如何方便快捷的采集溫度是大多數行業都在考慮的問題，傳統的有線測溫方案較為復雜、維護成本高且危險，隨著各種測試方案的實踐發展，無線測溫脫穎而出。在未來，工業領域的溫度采集無線化必然將成為主流。

我們曾介紹過數據采集記錄儀遠程采集及讀取數據的方案，本文則主要介紹大范圍多節點的無線測溫方案。

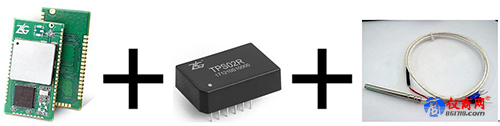

該方案是利用無線模塊+測溫模塊的布局，可以通過多個節點，大范圍讀取溫度數據。

圖1

那么為什么要選用這樣的方案呢？

首先，無線模塊，以選擇的LM400T為例。LM400T是一款工業級LoRa組網透傳模塊。目前LoRa的特點就是能夠超遠距離傳輸，滿足應用范圍較大的需求，工業現場環境一般較為惡劣，大范圍的數據傳輸情況下，LM400T抗干擾能力較強，功耗較低，需要付出的維護成本較少。

圖2 LM400T

LoRa組網透傳模塊內嵌自組網透明傳輸協議，支持用戶一鍵自組網。對于常規的工業現場，一般被測點覆蓋的面積較大，需要的測試節點較多，利用自組網功能則會避免在配置上的繁瑣操作。模塊在自組網模式下，主機模塊會自動選擇周圍沒有被使用的物理信道和調制參數形成一個獨立的網絡，并能自動分配一個唯一的本地網絡地址給從機模塊，從機模塊使用時在使能了自組網功能后就不需要進行任何的配置操作，從機模塊在加入網絡后就能跟主機進行通訊。

圖3 自組網拓撲結構

LM400T提供專用抄表協議、CLAA協議以及LoRaWAN協議，用戶無需在協議上花費大量時間，即可直接開發應用。LM400T支持二次開發，內置MCU，能夠通過接口函數進行應用層的開發，比如做溫度數據采集。

LM400T采集的溫度數據從哪里來呢？

TPS02R，是一個集成了MCU和ADC采集電路的小模塊。相較于我們之前曾介紹過的數據采集記錄儀的采集運算存儲功能豐富，這個模塊可能看起來‘單薄’了些。但是該模塊采用超小體積設計，更易于集成到測溫系統中。在工業現場，大規模放置采集設備或者說微型的采集系統，體積和功耗就是不得不考慮的問題。

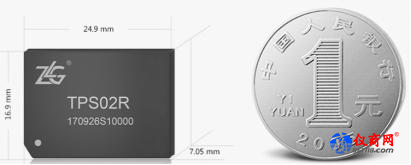

圖4 TPS02R

它的可以支持2路熱電阻傳感器，測量精度高達±0.2℃ ，對于部分行業，TPS02R內置2500V電氣隔離電路，可有效抑制溫度測量時的地環路干擾。

當然，這個方案最前端需要的就是熱電阻傳感器。對于溫度測試，熱電阻和熱電偶都是十分熟悉的配件，不同的測試環境也有不同的型號可供選擇。

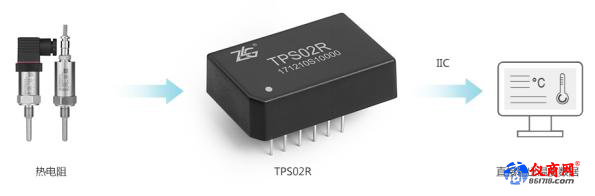

圖5

以上就是目前大范圍多節點無線測溫的簡單介紹，總得來看就是利用LoRa模塊中LM400T 的支持二次開發的功能，搭配體積較小的溫度采集模塊，再輔以外圍電路，通過熱電阻對溫度進行采集，之后再以無線的方式發送。
