征能科技推出了一款ES9020防雷元件測試儀，具有：避雷器、防雷器、浪涌保護器、壓敏電阻（MOV）、金屬陶瓷放電管（GDT）、直空避雷管等性能測試、電壓測量范圍：10-2000V，漏電流測量范圍：0.1~199.9uA、具有USB接口，可連電腦等功能。ES9020防雷元件測試儀可以對浪涌保護器(MOV)是否合格，以下為測量的方法步驟。

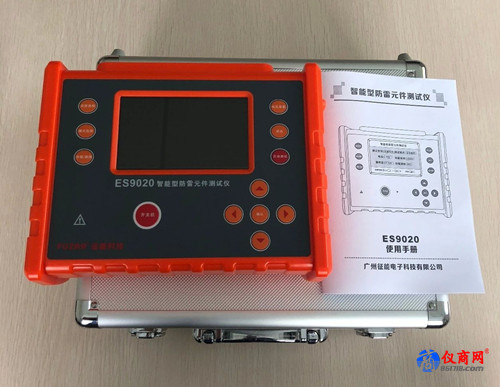

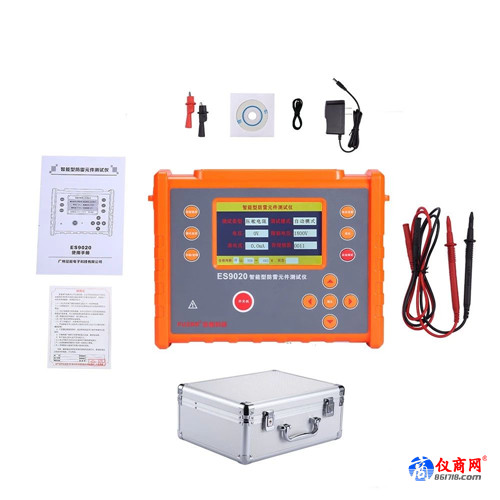

1、拿出儀表

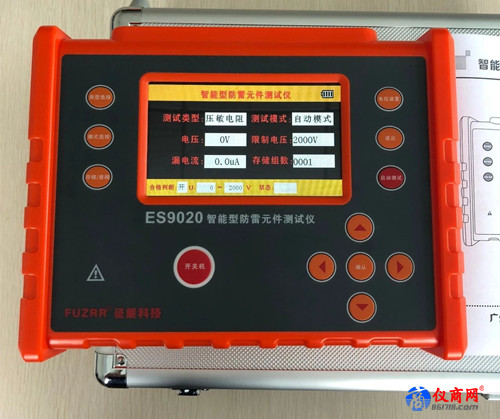

2、按“開關機”鍵，開機，默認測試類型為壓敏電阻（MOV）

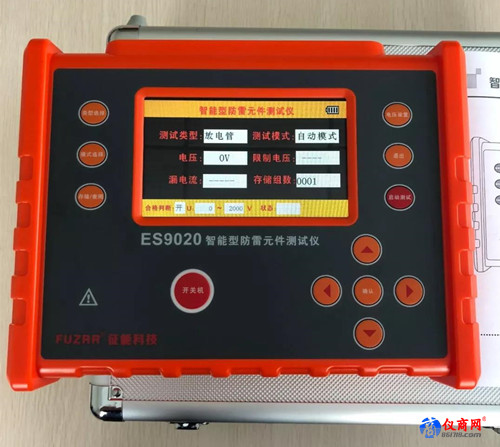

3、按“類型選擇”鍵，切換到放電管（GDT）模式

4、按“類型選擇”鍵，切換到絕緣電阻模式

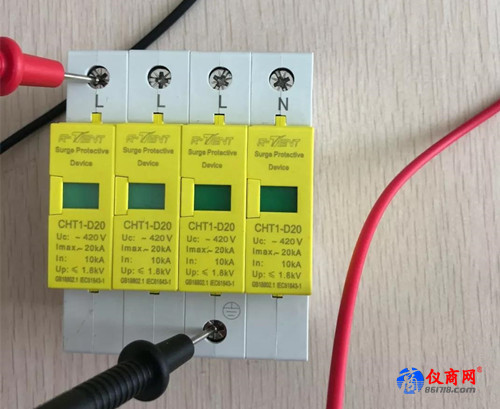

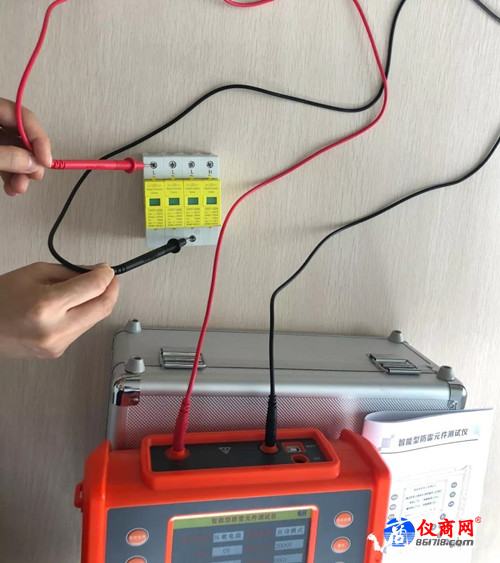

5、測量浪涌保護器接線圖，紅色線對應儀表紅色端，對應浪涌保護器L端，黑色線對應儀表黑色端，對應浪涌保護器接地端

6、此處的浪涌保護器Uc電壓是420V

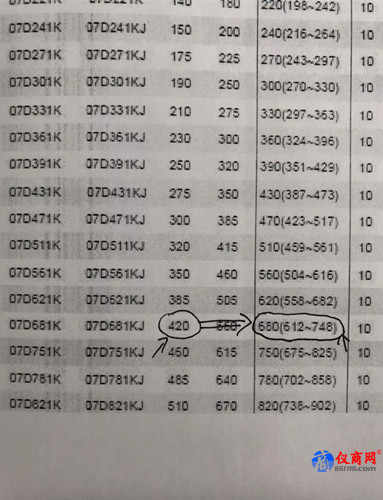

7、浪涌保護器對照表，只要測量出電壓在612V-748V之間，則可以判斷浪涌保護器合格

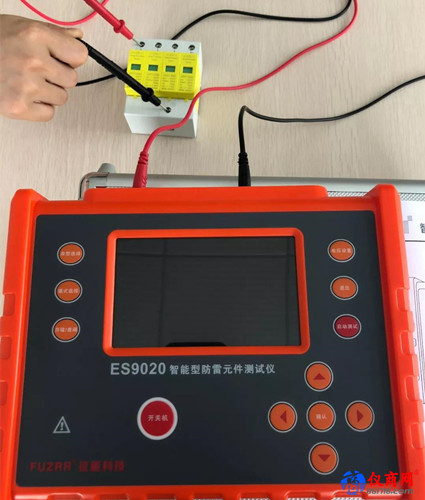

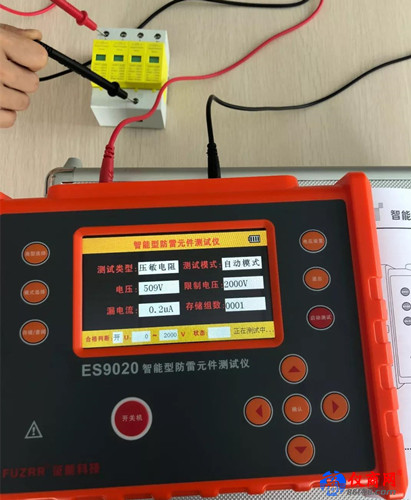

8、按“啟動測試”鍵測試，顯示屏右下角顯示“正在測試中”

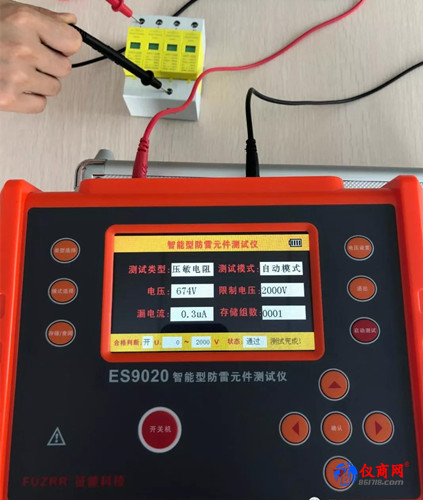

9、當顯示屏右下角顯示“測試完成”，則顯示屏顯示出來的電壓為浪涌保護器電壓結果674V，在合格范圍內，此第一路浪涌保護器合格。

用同樣方法測試其它三路是否合格，注意：一般4個都同一顏色的都為壓敏電阻結構，部分3+1的浪涌保護器N-PE顏色不同時為防電管結構，請切換到放電管模式再進行N-PE放電管進行測試。

10、按“開關機”鍵，關機，測試完成

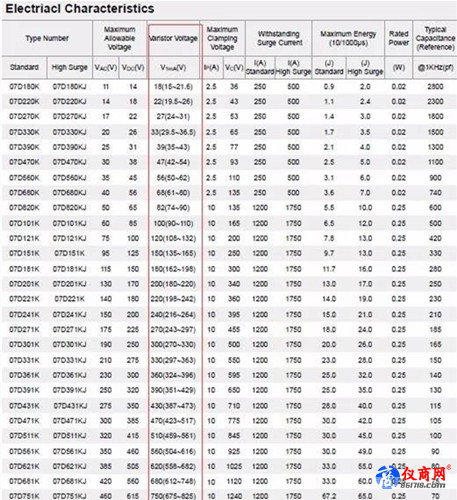

附上浪涌保護器各種電壓對應的參考范圍
