在查看趨勢圖時，發現沒有顯示，但是“總覽”界面有數值大小。注意：在查看趨勢圖之前，一定要先進行“組設置”，進行通道設定，如圖18所示。

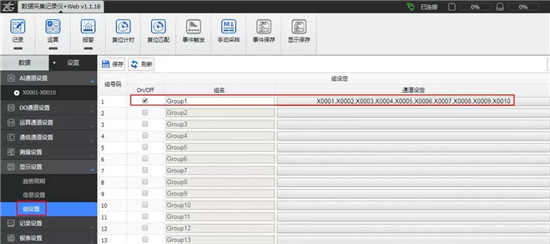

圖18 趨勢圖的組設置

八、關于熱電偶正負端反接

熱電偶正負端反接后，正負接反的話，常溫下顯示溫度是一樣的，因?yàn)楸粶y(cè)點和補償導線接線處溫度一樣，故不產生電勢，所以在常溫下顯示溫度是一樣的。采集不同溫度時，被測點與補償導線接線處溫差大產生電勢，如果熱電偶正負端接反，則往負向增大。當溫度升高后，顯示溫度會變小，溫度越高，效果越明顯。如1/2通道所示。

熱偶熱端溫度升高以后，在熱偶接線端可以用mV表測一下電壓值，就可以判斷出正負了，再順著補償導線查到顯示表處，就可以知道整個回路的線接的對不對。

九、關于使用運算公式無顯示結果

設置了運算公式卻沒有運算結果顯示，如圖19、圖20所示。

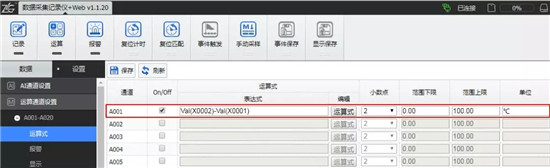

圖19 設置了運算公式

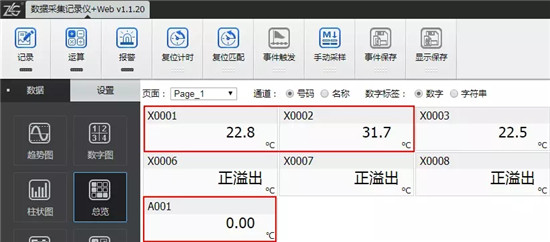

圖20 無數值顯示

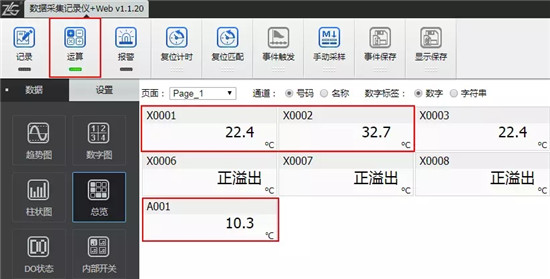

當點擊“運算”后，即可顯示運算結果，如圖21所示。
