圖21 正確顯示運算結果
十、關于如何使用壓力傳感器

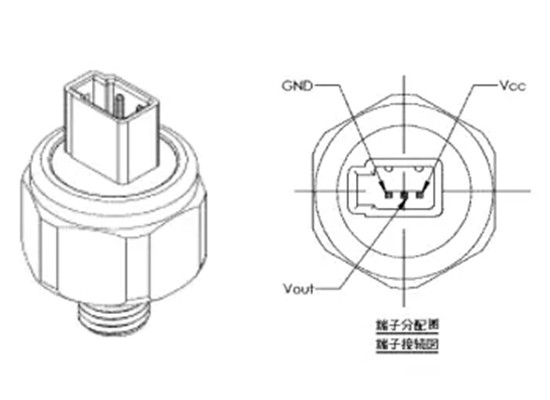

以如圖22所示，三線壓力傳感器為例。三根線分別為Vcc、Vout、GND，使用DM100去測試現場壓力值大小。
圖22 三線壓力傳感器

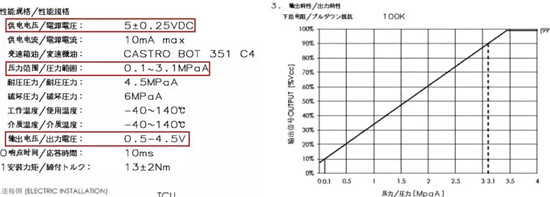

壓力傳感器規格書如圖23所示，由于DM100模塊通道不供電，所以需要一臺直流穩壓電源進行供電，Vcc、GND接到電源輸出端，Vout、GND分別接數采DM90XA-10-U3-3模塊的A+/B-通道，將此壓力傳感器置于空氣中時，就看看到所接通道顯示0.5V的電壓值。
圖23 壓力傳感器的規格書
如圖24所示，在AI通道界面的量程里設置“線性縮放”或者運用“數學運算”。如圖25所示，即可在數值顯示界面的“總覽”大氣壓數值。
圖24 線性縮放
關鍵詞:數采配置 測試測量 模塊 壓力傳感器 瀏覽量：1441
