無線基站發射信號和接收由移動臺發射的信號都是通過天饋線系統來完成的，因此天饋線系統安裝質量和運行情況的好壞將直接影響到通話質量、無線信號的覆蓋和收發信機的工作狀態。目前基站只是對發射天饋線進行監測，而沒有對接收天饋線進行監測，當接收天饋線發生故障而影響網絡服務質量時，不會產生任何的告警，維護人員無法及時進行準確的故障定位而浪費人力和時間。因此，對天饋線系統特別是對接收天饋線和天線的隔離度進行日常的維護測試，及早發現問題，防范于未然是十分必要的。

天饋線系統的故障主要發生在天線、電纜和接頭上。如在安裝時不合規范造成天線的排水不暢，在下雨天時導致天線內的積水；對接頭的處理不好，在潮濕或下雨的天氣下造成接頭的進水，若不能及時發現并進行處理，則會進一步損壞饋線。在大城市里受到各種條件的限制，許多地方?jīng)]有足夠的空間適合天線的安裝，在這樣的情況下所安裝的天線不能確定其旁瓣和后瓣的去藕度夠不夠而影響隔離度。

對天饋線進行測試主要是通過測量其駐波比（ VSWR ）或回?fù)p（ Return Loss ）的值和隔離度（ Isolation ）來判斷天饋線的安裝質量和運行情況的好壞。駐波比的計算公式如下：

前向功率（ W ）： Pf 或 Pf (dBw)=10log Pf

反向功率（ W ）： Pr 或 Pr (dBw)=10log Pr

回 損： ar=10log = Pf (dBw)-Pr (dBw)

反射系數： rho=

駐 波 比： VSWR=

回?fù)p與駐波比之間的轉換公式為：

回?fù)p =-20log

基站發射天饋線的駐波比告警一般設為 1.5 ，不同類型的基站對天線之間的隔離度要求也不一樣， RBS200 基站發射天線之間的隔離度要求大于 40 dB ，發射天線與接收天線之間的隔離度要求大于 20 dB ；而 RBS2000 基站發射天線及發射天線與接收天線之間的隔離度都要求大于 30 dB 。

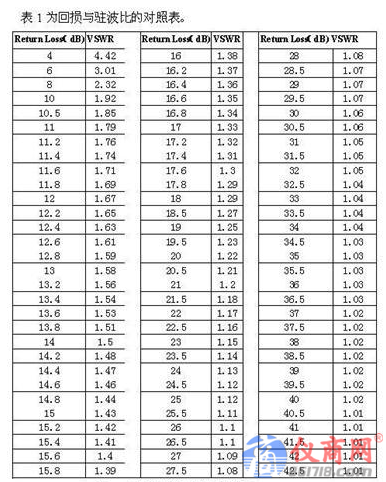

可對天饋線進行測試的儀表有：頻譜儀、 TDR 和 Site Master 。用頻譜儀測量天饋線的駐波比時，是先測量前向功率和反向功率，得出回?fù)p值，再通過查回?fù)p值與駐波比的對照表（見表 1 ）得出駐波比值；用 TDR 只能大致觀察天饋線的波形，來判斷哪點出了問題；而用 Site Master 測試則可直接測得天饋線駐波比的數值和天線的隔離度，并可快速地進行故障定位。
Site Master 是日本安立（ ANRITSU ）公司生產的一種手持式電纜和天線分析儀，具有體積小、操作簡單等特點，便于技術人員在現場對天饋線進行測試。 Site Master 采用頻域反射計技術，可測量天饋線的駐波比、饋線的回?fù)p、纜線的插入損耗及進行故障定位（ Distance To Fault ），并可與計算機相連，通過在 Windows 環境下運行的軟件可對其數據進行管理和分析，加上可選的功率計配件后還可以測量基站的發射功率。 Site Master 分單端口和雙端口兩種，其基本功能相同，而雙端口的 Site Master 可測量天線的隔離度。 Site Master 主要有以下幾種型號： S331A 、 S120A 、 S235A 和 S251A ，其中 S331A 是單端口的，其余 3 種都是雙端口的，它們的工作頻段是 S331A ： 25--3300Mhz ， S120A ： 600--1200 Mhz ， S235A ： 1250--2350 Mhz ， S251A ： 625--2500 Mhz ，在測試時根據基站工作頻段的不同來選擇不同型號的 Site Master 。 Site Master 測試儀的主要配件有 22N50 N （ m ）型精密開路 / 短路校準件、 SM/PL N （ m ）型精密 42dB 負載校準件、 15NNF50-3.0A 3 米測試端口擴展纜線、 510--90 N （ m ） --7/16 （ f ）轉接頭、 510--92N （ m ） --7/16 （ m ）轉接頭、 Option 5 功率顯示模塊、 5400—71N50 功率檢測器、 42N50—30 50 瓦衰減器。其中 22N50 N （ m ）和 SM/PL 校準件是用來在測量前對測試端口進行校準的， 15NNF50-3.0A 3 米測試端口擴展纜線是方便測試儀端口與室內跳線相連的， 510--90 N （ m ） --7/16 （ f ）和 510--92N （ m ） --7/16 （ m ）轉接頭是測試儀的測試端口或 3 米測試端口擴展纜線與 7/16 （ f ）或 7/16 （ m ）型接頭相連用的轉接頭（如 RBS200 基站的發射跳線的接頭， RBS2000 基站的室內跳線的接頭）， Option 5 功率顯示模塊、 5400—71N50 功率檢測器、 42N50—30 50 瓦衰減器是用于檢測基站發射功率的。
