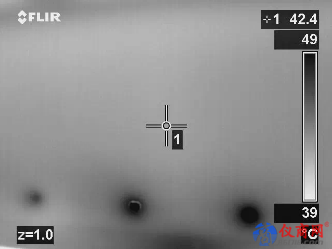

圖 5 滿足檢測要求的面板成像

3.4 被檢表面施加薄水層加熱檢查方向舵

（1）水槍的氣壓為 5bar，水源必須清潔，水槍必須能在被檢表面形成均勻細薄的水層，決不允許有明顯的水滴沿被檢面板表面流動；

（2）應從方向舵的最下方區域向上進行檢查，這樣可以避免水往下流的影響。

3.5 結果分析

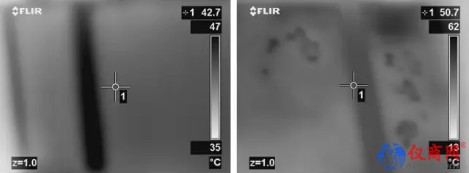

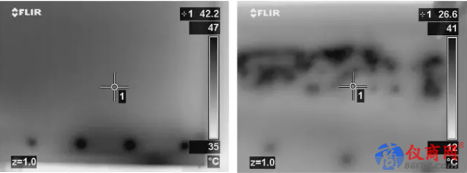

（1）圖 6 和圖 7 為不同飛機相同區域的升降舵檢查成像照片，其中為正常區域，（b）為積水區 域（黑色顯示）；

圖 6 升降舵上面板顯示

圖 7 升降舵上面板顯示（有肋區域）

（2）蜂窩結構中的膠可能會造成類似積水的虛假顯示，可采用以下方法進行驗證排除：

①通過查閱被檢件修理記錄和外形檢查，排除修理填膠造成的虛假顯示；

②對有顯示區域，采用鉆小孔后針筒吸水的方式進行驗證；

③采用紅外成像顯示確定位置，X 射線確定是否積水的方式進行驗證排除。

通過近幾年的實際應用，紅外熱像檢測技術已逐漸成為五大常規無損檢測技術之外的一種常規技術應用于民航飛機維修中。

和國外同行業甚至國內其他行業相比雖然開展較晚且缺乏經驗，相信隨著復合材料在民用航空器上越來越廣泛的應用以及各航空公司機群數量的增加，隨著專業人員工作的積累，紅外熱像檢測技術將會在民航維修復合材料及其構件的檢測甚至更多的領域中得到廣泛的發展。
