圖12 不同Pkg電源層厚度對|S21|的影響

接著，我們固定Pkg厚度為0.15mm，分別改變PCB厚度為0.15mm、0.4mm、0.8mm、1.6mm，PCB厚度對S參數的影響結果如圖13所示，可以看到PCB電源層厚度對整體趨勢影響并不大，只有低頻部分少有差異，厚度增加第一個零點小高頻移動，高頻部分只稍有差異。

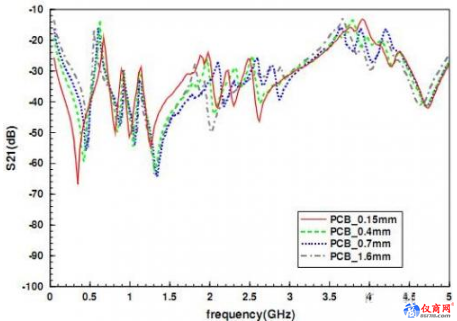

圖13 不同PCB電源層厚度對|S21|的影響

電容擺放距離的影響

我們知道去耦電容的位置距離噪聲源越近越好，因?yàn)槟軠p少電容到噪聲源之間的電感值，讓電容更快的吸收突波，降低噪聲，達到穩定電壓的作用。同樣降低電源層厚度能減小電源平面寄生電感，也能起到相同作用。在模擬上我們改變電容在封裝上和測試點之間的距離，分別為1.7cm和0.2cm，Pkg和PCB電源層厚度分兩種情況，第一種Pkg 0.15mm和PCB 0.7mm，第二種情況，Pkg1.6mm和PCB 0.7mm，電容100nF、ESR 0.04ohm、ESL 0.63nH。

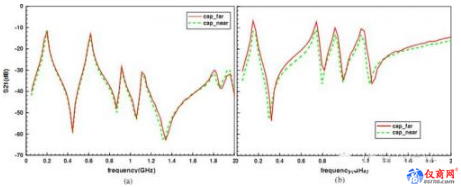

圖15 不同電容與測試點的距離|S21|模擬結

由模擬結果得知，當因?yàn)榉庋b結構或繞線問題，不能把電容放置在噪聲源附近是，我們可以藉由減低Pkg電源層厚度，減少噪聲的影響。

結論

最后，我們對高速數字電路如何抑制噪聲做一總結。首先，去耦電容的理想位置是放置在Pkg上；ESR增大雖能把極點鏟平，但也會導致共振頻率深度變淺，電容充放電時間增大，會失去降低電源平面阻抗的功能；電容ESL增大會加快共振點后阻抗上升速度，所以ESL越低越好；電容數量越多越好，電容墻可以提高隔離效果；電容容值的選擇，需要根據噪聲頻段來選擇，盡量不要多容值混用，雖然這樣能增加噪聲抑制的頻寬，但也會增加共振點數量，如果噪聲剛好落在共振點上，疊加的效果可能會更嚴重；PCB電源平面厚度對Pkg上的S參數幾乎沒有影響，但在低頻，Pkg上板層厚度卻會影響PCB耦合上來的噪聲大小，Pkg板層越薄耦合上來的噪聲越小；高頻部分，主要受封裝影響，Pkg板層越薄，|S21|值越小。
