圖2. ISL85413DEMO3Z在VIN=9V、VO1=VO2=5V、IO1=IO2=100mA時的工作波形
B. +/+降壓輸出

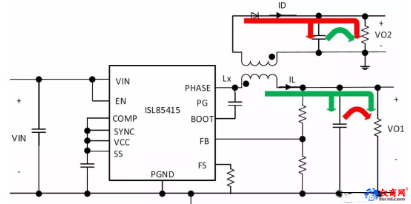

仍然運用通過耦合電感器或變壓器生成次級輸出這個概念，但二次側可以按不同方式配置，以生成正或負的次級電壓。為了生成正次級輸出，要將變壓器/耦合電感器和二次側二極管的極性反過來。圖3顯示了隔離式降壓拓?fù)渖蓛蓚€+VOUT軌。
圖3.生成兩個+ VOUT軌的隔離式降壓拓?fù)洌↖SL85415DEMO2Z）
C. +/+/-降壓輸出

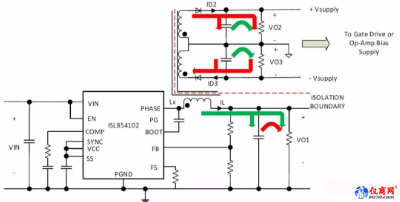

圖4顯示了生成3個輸出（2個+VOUT和1個-VOUT軌）的隔離式降壓拓?fù)洹?/+/- 隔離降壓演示電路板ISL854102DEMO2Z可用來展示這種拓?fù)洹＞投噍敵雠渲枚?，必須考慮不同輸出反射到一次側的總電流，以確保該IC能夠處理所生成的電流。
圖4. 生成3個輸出的隔離式降壓拓?fù)洌?個+VOUT和1個-VOUT軌（ISL854102DEMO2Z）
針對以上電路的方程式如下：
其中VO1是主輸出，VO2和VO3分別是正和負次級輸出，D是占空比，N1和N2分別是與VO2和VO3對應的變壓器的匝數比。Vdiode是二極管的正向壓降，IOUT1、IOUT2和IOUT3分別是由VO1、VO2和VO3生成的輸出電流，Ids_pk是通過頂部開關的峰值電流，△i是主電感器紋波電流的三角部分。
2. 反相降壓-升壓（步升-步降）拓?fù)?/strong>

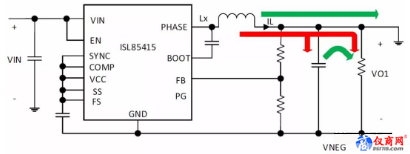

可以從同步降壓轉換器派生出反相降壓-升壓轉換器，連接方式為，將GND端子作為降壓-升壓轉換器反相輸出、將降壓轉換器的VOUT端子作為降壓-升壓轉換器的GND。圖5是將ISL85415降壓轉換器配置成反相降壓-升壓轉換器的電路框圖。
圖5. 將ISL85415降壓轉換器配置成反相降壓-升壓轉換器
輸出電壓和輸出電流的方程式如下：
其中，VIN是輸入電壓，VO1是輸出電壓，D是占空比，IOUT是輸出電流，IL是電感器電流。
在高壓側開關接通的周期中（圖5中綠色箭頭指示電流），電感器電流斜坡上升，將能量儲存在電感器中，輸出電容器向負載提供電流。在低壓側開關接通的周期中（圖5中紅色箭頭指示電流），電感器電流斜坡下降，向負載提供電流，并為輸出電容器充電。ISL85415eval2Z反相降壓-升壓電路板的工作波形如圖6所示。

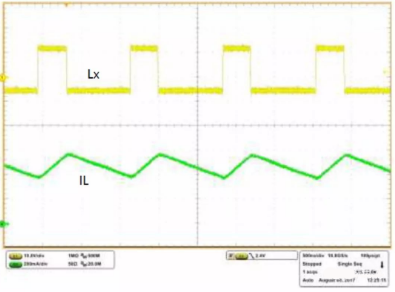

圖6. ISL85415eval2Z在VIN=12V、VO=-5V、IO=-300mA時的工作波形
3. 隔離式降壓-升壓拓?fù)洌?/- 輸出

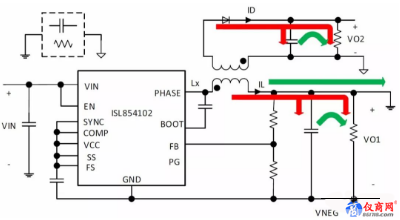

可以采用隔離式降壓-升壓拓?fù)鋵崿F(xiàn)±升壓/降壓輸出電壓。濾波電感器可以用變壓器（或耦合電感器）代替，以得到正次級輸出。圖7顯示了生成±升壓/降壓VOUT軌的隔離式降壓-升壓拓?fù)?。圖8顯示了ISL854102DEMO3Z隔離式降壓-升壓穩壓器電路板的工作波形。
