圖7. 隔離式降壓-升壓拓撲生成±VOUT軌

以上電路的電壓和電流方程式如下：

其中VIN是輸入電壓，VO2是次級輸出電壓，Vdiode是二極管正向壓降，D是占空比，N是變壓器匝數比，Ids_pk是通過頂部開關的峰值電流，△i是主電感器紋波電流的三角部分，IOUT1和IOUT2分別是由VO1和VO2,生成的輸出電流。

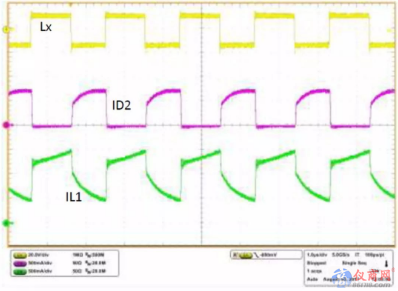

圖8. ISL854102DEMO3Z在VIN=24V、VO1=VO2=5V、IO1=500mA、IO2=500mA時的工作波形

其他可能的隔離式降壓轉換器配置

堆疊正輸出

在圖3中，我們展示了一種雙正輸出的拓撲。要生成倍壓器或2個不同的正電壓，次級輸出的負端子可以連接到正主輸出上，如圖9所示。

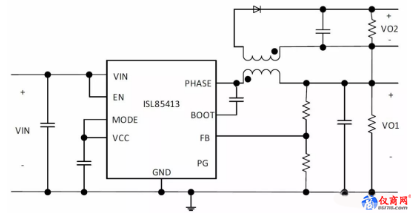

圖9. 堆疊正輸出轉換器拓撲

雙穩壓和單個非穩壓的正輸出

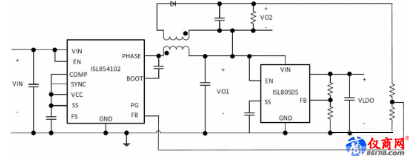

低壓差（LDO）穩壓器可用來生成雙穩壓輸出。圖10顯示了生成雙穩壓和單個非穩壓正輸出的配置。在這個配置中，次級側的輸出通過電阻分壓器將次級輸出連接到反饋來調節。 主輸出電壓使用LDO調節。

圖10. 使用額外的LDO實現雙穩壓輸出

適用于隔離式拓撲或其他降壓轉換器配置的應用

電氣隔離和多輸出應用在各種電源電子電路應用中很常見，如：電信，工業可編程邏輯控制器（PLC），工廠自動化，隔離式通信接口（即RS-485、RS-232），用于柵極驅動、傳感器、運算放大器、電機驅動應用的偏置電源，以及需要正和負電壓軌的任何應用。本節重點討論幾種應用，并解釋如何運用各種拓撲。

1.放大器電源

雙電源放大器比較常見，因為它效率更高，能夠在不導致DC損耗的前提下復制輸入波形。圖11A顯示了具有±12V軌的音頻放大器，圖11B顯示了具有±5V軌的運算放大器。

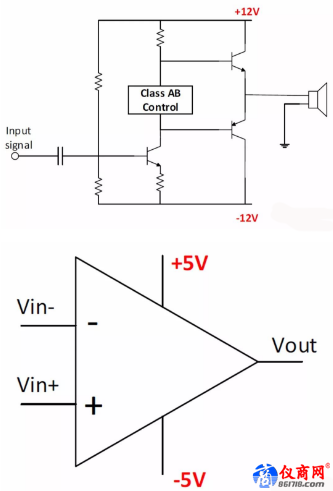

圖11. 具有±12V軌的音頻放大器（上圖） 具有±5V軌的運算放大器（下圖）

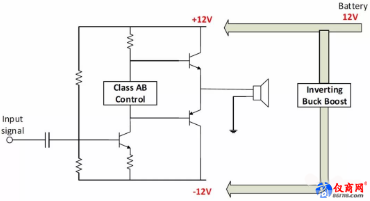

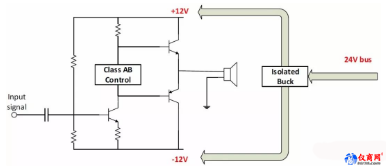

為這類應用選擇合適的拓撲時，需要考慮輸入電壓。例如，為以±12V軌運行的音頻放大器供電，如果輸入電源軌是24V，就選擇隔離式降壓拓撲。如果使用12V電池，就可以用反相降壓-升壓拓撲，以生成負壓軌。如果使用5V USB、12V電池或綠色能源供電的系統，就應該采用隔離式降壓-升壓拓撲。圖12說明了如何用各種拓撲給音頻放大器供電。
