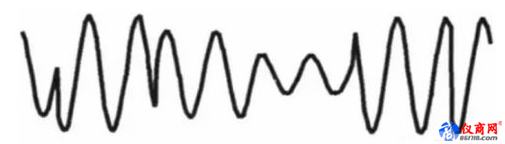

數字通信開始快速發展，射頻功率測量的重點也開始有些變化。因?yàn)閿?shù)字調制信號(如下圖)的包絡無規律可循，其最大和最小電平會隨機變化，而且變化量很大。為了描述這類信號的特征，引入了一些新的描述方法，如領道功率、突發功率、通道功率等。很多傳統的功率計已經無法滿足數字信號功率的測量要求，一部分功率測量的任務已經開始由頻譜分析儀來完成。

下面我們介紹常見的幾種射頻功率測量方法，在此之前我們還需要明確一件事——在頻域測試測量中，為什么習慣以功率來描述信號強度，而不是像時域測試測量中常用的電壓和電流?那是因?yàn)樵谏漕l電路中，由于傳輸線上存在駐波，電壓和電流失去了唯一性，所以射頻信號的大小一般用功率來表示，國際通用的功率單位為W、mW、dBm。

頻譜分析儀和功率計都是可以測量射頻功率的，其中功率計又分為吸收式功率計與通過式功率計兩種。同樣是功率測量，不同的測試儀器和測試方法所關注的重點是不同的。

射頻功率的測量方法有三種：

頻譜分析儀測量；

吸收式功率測量；

通過式功率測量。

1.頻譜分析儀測量

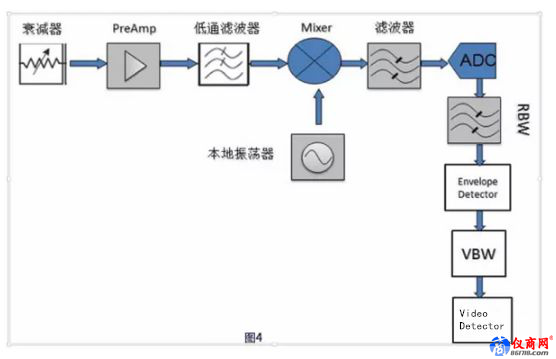

頻譜分析儀(以下簡稱頻譜儀)是一種基礎的頻域測試測量儀器，下圖為采用數字中頻技術頻譜儀的基本工作原理。被測信號經過低通濾波器后進入混頻器，與同時進入混頻器的本地振蕩器信號進行混頻。由于混頻器是非線性器件，所以會產生互調信號，落入濾波器的信號經過ADC，再依次進入中頻濾波器，包絡檢波器，視頻濾波器，視頻檢波器，最后將軌跡顯示在屏幕上。
