★模擬量輸出：AJ65BT-64DAV ，

★數字量輸入/輸出：AJ65BTB2-16DR，

★熱電偶輸入：AJ65TB-68TD ，

★高速計數器：AJ65BT－D62。四條從站的配置是相同的，分別控制四條生產線。

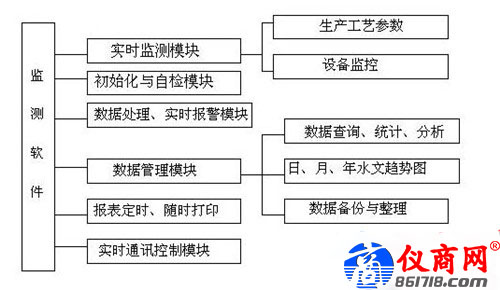

為了將系統集成為具有測量、控制、管理功能于一體的測控系統，在車間級的Intranet中集成了生產在線數據庫以及控制參數與工藝數據庫服務器，生產在線數據庫服務器主要用于管理當日當班的人員、計劃調度以及生產完成情況，工藝數據庫服務器主要用于記錄生產工藝參數、重要工段以及重要設備的定時抽檢數據、故障幾率等，便于了生產管理。整個程序的設計功能如下：

3.2 系統功能：

（一）網絡，整個監控系統采用CC-link現場總線，可高速的將現場數據傳至主站進行管理。

（二）主站和從站，采用一臺三菱A系列PLC負責CC-link網絡的管理, 以及將數據送到上位PC機進行分析和將中控室發出的指令送至現場從站。

（三）PC機單元，PC機將操作指令通過從站1 PLC傳送給受令執行單元執行操作，遠程執行單元將工作狀態通過從站PLC 傳送給PC機。PC機將車間中所有控制的工作狀態（開，關，報警）信息顯示出來供操作人員監控。PC機接到報警和停線信息立即打印故障信息并計時。統計停線時間。并通過聲卡驅動音箱進行語音提示。

（四）為保證系統內大量的數據傳輸，我們每一條生產線的參數采集和控制由一臺CC-link從站完成。所有測控參數測量值通過CC-link 與從站通訊。

4、 結束語

眾所周知，CC-link網絡由于具有眾多的優點以及眾多廠商的支持，在控制領域得到了成功應用，已得到了用戶的高度評價。尤其是與傳統的控制方法相比，在系統設計，安裝調試，維護和擴展上，具有不可比擬的優勢。因此，在實時控制領域成功應用CC-link具有典型的意義。
