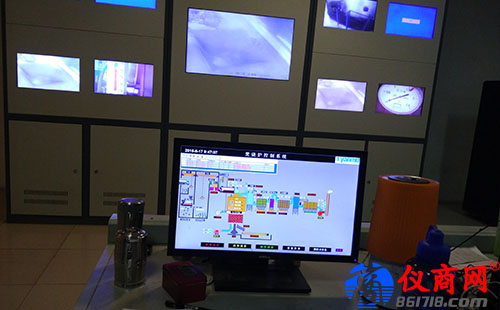

超細煅燒陶土由于性能優良，在化工、醫藥、日用、家化等產品中被廣泛采用，我國陶土資源豐富，但其煅燒工藝極其復雜，主要是其煅燒的溫度、時間等對煅燒陶土的性能影響極大，控制參數稍有變化，或許整爐陶土將報廢，針對如此嚴格的煅燒工藝，研制了一套采用CC-link總線組建的測控系統對煅燒爐的四個煅燒區進行溫度、時間控制，取得了較好的控制效果，同時也產生了較好的經濟效益。為了提高CC-link總線數據傳輸?shù)目旖菪浴⒈苊鈹?shù)據通信沖突，在CC-link實時通信中，采取了一系列的安全措施，以確保CC-link總線控制系統的穩定、可靠性。

1、設計需求

超細煅燒陶土由于性能優良，在化工、醫藥、日用、家化等產品中被廣泛采用，我國陶土資源豐富，但其煅燒工藝極其復雜，主要是其煅燒的溫度、時間等對煅燒陶土的性能影響極大，控制參數稍有變化，或許整爐陶土將報廢，針對如此嚴格的煅燒工藝，研制了一套采用CC-link總線組建的測控系統對煅燒爐的四個煅燒區進行溫度、時間控制，取得了較好的控制效果，同時也產生了較好的經濟效益。為了提高CC-link總線數據傳輸?shù)目旖菪?、避免?shù)據通信沖突，在CC-link實時通信中，采取了一系列的安全措施，以確保CC-link總線控制系統的穩定、可靠性。

2、CC-link的特性與網絡安全

2.1 CC-link的特性

CC-link是Control&Communication link (控制與通信鏈路系統)的簡稱，是三菱電機于1996年推出的開放式現場總線，其數據容量大，通信速度多級可選擇，而且它是一個復合的、開放的、適應性強的網絡系統，能夠適應于較高的管理層網絡到較低的傳感器層網絡的不同范圍。CC-link是一個以設備層為主的網絡，一般情況下，CC-link整個一層網絡可由一個主站和六十四個從站組成。網絡中的主站由PLC擔當，從站可以是遠程I/O模塊、特殊功能模塊、帶有CPU和PLC本地站、人機界面、變頻器及各種測量儀表、閥門等現場儀表設備。且可實現從CC-link到AS-I總線的聯接。CC-link具有高速的數據傳輸速度，最達可達10Mbps。CC-link的底層通信協議遵循RS485，一般情況下，CC-link主要采用廣播一輪詢的方式進行通信，CC-link也支持主站與本地站、智能設備站之間的瞬間通信。

CC-link，具有性能卓越、應用廣泛使用簡單節省成本等突出優點。

2.2 CC-link的數據通信方式

CC-link的通信形式可分為2種方式：循環通訊和瞬時傳送。循環通訊意味著不停地進行數據交換。各種類型的數據交換即遠程輸入RX，遠程輸出RY和遠程寄存器RWr、RWw。一個從站可傳遞的數據容量依賴于所占據的虛擬站數。占據一個從站意味著適合32位RX和/或RY，并以每四個字進行重定向。如果一個裝置占據兩個虛擬站，那么它的數據容量就擴大了一倍。除了循環通信，CC-link還提供主站、本地站及智能裝置站之間傳遞信息的瞬時傳送功能。信息從主站傳遞到從站，信息數據將以150字節為單位分割，并以每批150字節傳遞。若從從站傳遞到主站或其他從站，每批信息數據最大為34字節。瞬時傳送需要由專用指令來完成。瞬時傳送不會影響循環通信的時間。

2.3 CC-link測控網絡的優勢

CC-link的優勢如下：

1）高速度大容量的數據傳送

2）拓撲結構有多點接入、T型分支、星型結構

3）CC-link使分布控制成為現實

4）自動刷新功能、預約站功能
