美國NIST和德國PTB分別測得硅（220）晶體的晶面間距為192015.560±0.012fm和192015.902±0.019fm。日本NRLM在恒溫下對220晶間距進行穩定性測試，發現其18天的變化不超過0.1fm。實驗充分說明單晶硅的晶面間距具有較好的穩定性。

掃描X射線干涉測量技術是微/納米測量中的一項新技術，它正是利用單晶硅的晶面間距作為亞納米精度的基本測量單位，加上X射線波長比可見光波波長小兩個數量級，有可能實現0.01nm的分辨率。該方法較其它方法對環境要求低，測量穩定性好，結構簡單，是一種很有潛力的方便的納米測量技術。

自從1983年D.G.Chetwynd將其應用于微位移測量以來，英、日、意大利相繼將其應用于納米級位移傳感器的校正。國內清華大學測試技術與儀器國家重點實驗室在1997年5月利用自己研制的X射線干涉器件在國內首次清楚地觀察到X射線干涉條紋。軟X射線顯微鏡、掃描光聲顯微鏡等用以檢測微結構表面形貌及內部結構的微缺陷。邁克爾遜型差拍干涉儀，適于超精細加工表面輪廓的測量，如拋光表面、精研表面等，測量表面輪廓高度變化最小可達0.5nm，橫向（X，Y向）測量精度可達0.3～1．0μm。渥拉斯頓型差拍雙頻激光干涉儀在微觀表面形貌測量中，其分辨率可達0.1nm數量級。

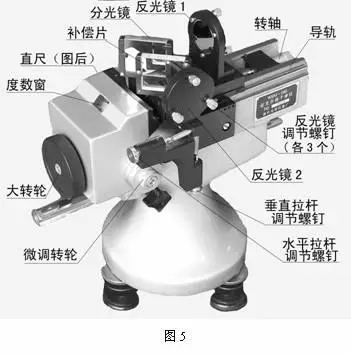

邁克爾遜型差拍干涉儀

3、光學干涉顯微鏡測量技術

光學干涉顯微鏡測量技術，包括外差干涉測量技術、超短波長干涉測量技術、基于F-P（Ferry-Perot）標準的測量技術等，隨著新技術、新方法的利用亦具有納米級測量精度。外差干涉測量技術具有高的位相分辨率和空間分辨率，如光外差干涉輪廓儀具有0.1nm的分辨率；基于頻率跟蹤的F-P標準具測量技術具有極高的靈敏度和準確度，其精度可達0.001nm，但其測量范圍受激光器的調頻范圍的限制，僅有0.1μm。而掃描電子顯微鏡（SEM）可使幾十個原子大小的物體成像。

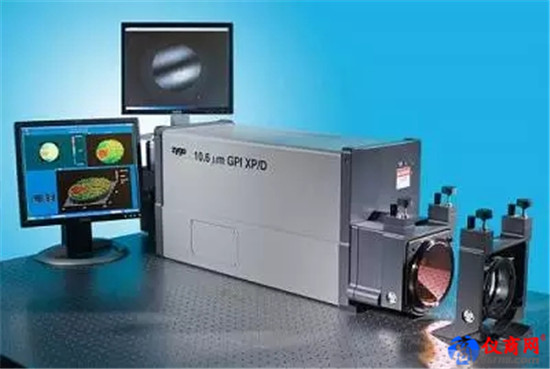

美國ZYGO公司開發的位移測量干涉儀系統，位移分辨率高于0.6nm，可在1.1m/s的高速下測量，適于納米技術在半導體生產、數據存儲硬盤和精密機械中的應用。

目前，在微/納米機械中，精密測量技術一個重要研究對象是微結構的機械性能與力學性能、諧振頻率、彈性模量、殘余應力及疲勞強度等。微細結構的缺陷研究，如金屬聚集物、微沉淀物、微裂紋等測試技術的納米分析技術目前尚不成熟。國外在此領域主要開展用于晶體缺陷的激光掃描層析技術，用于研究樣品頂部幾個微米之內缺陷情況的納米激光雷達技術，其探測尺度分辨率均可達到1nm。

以激光波長為已知長度利用邁克耳遜干涉系統測量位移

圖像識別測量技術

隨著近代科學技術的發展，幾何尺寸與形位測量已從簡單的一維、二維坐標或形體發展到復雜的三維物體測量，從宏觀物體發展到微觀領域。 正確地進行圖像識別測量已經成為測量技術中的重要課題。

圖像識別測量過程包括：（1）圖像信息的獲??；（2）圖像信息的加工處理，特征提取；（3）判斷分類。計算機及相關計算技術完成信息的加工處理及判斷分類，這些涉及到各種不同的識別模型及數理統計知識。

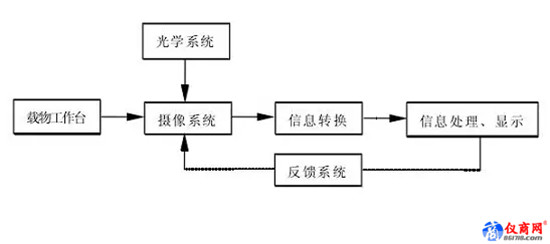

圖像測量系統一般由以下結構組成。以機械系統為基礎，線陣、面陣電荷耦合器件CCD或全息照相系統構成攝像系統；信息的轉換由視頻處理器件完成電荷信號到數字信號的轉換；計算機及計算技術實現信息的處理和顯示；回饋系統包括溫度誤差補償，攝像系統的自動調焦等功能；載物工作臺具有三坐標或多坐標自由度，可以精確控制微位移。
