汽車供電系統輸出復雜，大電流馬達、電磁閥等各種元件導致供電電壓輸出經常發生波動，大電壓脈沖或跌落現象頻繁發生，對車內電子產品能否穩定工作造成挑戰。因此，為方便汽車電子行業相關產品的測試，業界有一些通用的標準，汽車電子產品的生產制造企業使用這些標準中所規定的測試波形進行產品測試。

目前，針對于汽車電子，艾德克斯提供的是基于ISO16750-2（道路車輛電氣電子設備的環境條件和試驗第2部分：電氣負荷）和DIN40839（汽車中的電磁兼容性，12V和24V輔助電路中供電線的導線擾動量）標準，針對汽車在復雜工況下以及汽車電源異常時，車載電子設備穩定性的測試解決方案，可測試對象包括電動車窗、雨刮器、車載音響設備等眾多汽車電子電器。

引擎啟動測試

由于汽車電路所提供的電壓在引擎啟動的瞬間會快速跌落，當引擎啟動后又會瞬間歸位，因此為了驗證汽車電子能否承受這種快速的電壓跌落帶來的沖擊并在此狀況下穩定工作，DIN40839和ISO16750-2標準中，都對汽車引擎在啟動的瞬間時電路所提供的電壓變化規定了標準的測試波形，如圖1所示。

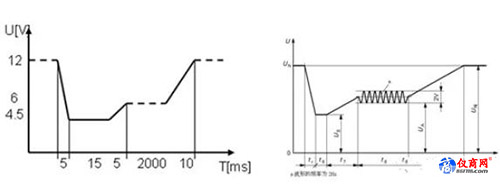

圖1：DIN40839 & ISO16750-2標準中規定的汽車引擎啟動電壓擾動波形

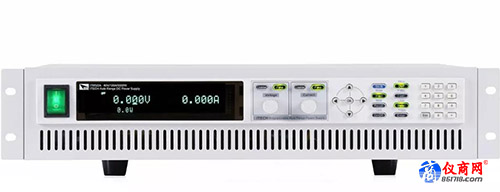

從圖1中可以看出，這兩個電壓波形極為相似，只是在ISO16750-2標準中規定的波形，t8時間段疊加了一段交流紋波，這是為了更好的模擬真實引擎啟動時的電路特征。汽車電子生產企業通常使用兩者中的一種來進行產品測試。不論使用哪一種測試波形，艾德克斯IT6500系列直流電源已經將兩者都內置在儀器中，工程師直接調取使用即可，無需手動編程。從示波器中可以觀察到IT6500系列直流電源內置的汽車引擎啟動電壓波形如圖2所示，與ISO16750-2和DIN40839標準完全吻合。

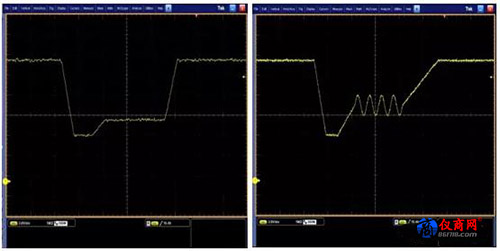

圖2：IT6500系列直流電源內置符合DIN40839 & ISO16750-2標準的引擎啟動測試波形

電壓跌落測試

汽車電子電器都是并聯在一個汽車電路中的，而每一個電子設備都有一個單獨的電路來控制，如圖3所示。

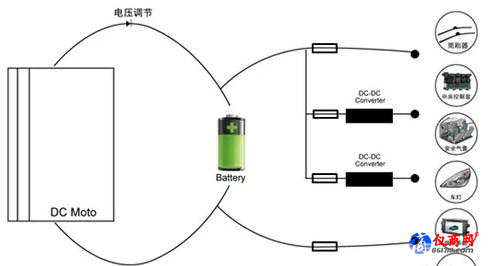

圖3：汽車電路示意圖

為了保護用電器安全，每個電路都有一個熔斷器，當電流過大時切斷該回路，保護電子設備。當某一個熔斷器熔斷時，會造成其他電路供電設備的電壓瞬間跌落，如果用電器不能承受這種電壓跌落所帶來的沖擊的話，就會損壞。工程師還是利用ISO-16750-2標準規定的波形來進行汽車電子熔斷器熔斷的測試。在艾德克斯IT6500系列直流電源中將該波形調取出來測試，所使用的電壓跌落波形如圖4所示。

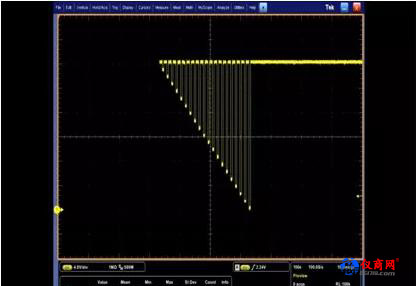

圖4：IT6500系列直流電源內置符合ISO16750-2標準的電壓跌落測試波形

復位性能測試

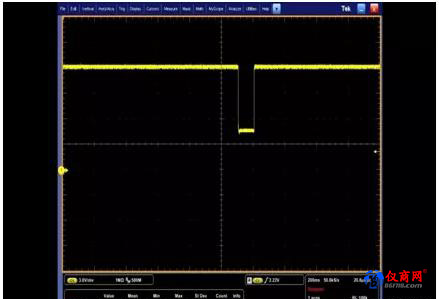

汽車中的不少用電器中都包含了微控制器，而微控制器是一個非常典型的具有復位功能的器件。所謂復位功能，就是在經過了電壓瞬時跌落后，當電壓恢復到原始值時，用電器快速回到正常穩定的工作狀態。艾德克斯IT6500系列直流電源內置的復位性能測試的標準波形如圖5所示，完全符合ISO-16750-2標準。
