10kw級激光電源測試

理想工具-費思電子負載

FT68200A系列

激光電源是驅動激光器的核心電能轉換設備,它將輸入電能轉換為高精度、高穩定性的電壓/電流信號,以滿足工業、醫療等領域?qū)す夤β士刂频男枨蟆?

激光電源應用場景:工業制造、醫療設備、科研領域、通信技術

激光電源測試需求

某頭部激光設備廠研發10kW脈沖激光電源(額定電壓30-203VDC,峰值電流95A),需通過全面測試驗證以下性能：

1.瞬時過載能力

模擬設備啟動時的瞬時功率沖擊(峰值達20kW);

2.動態響應測試

驗證電源在1kHz～20kHz脈沖頻率切換下的穩定;

3.長期穩定性

連續運行48小時，確保效率與溫升達標;

4.多模式兼容性

支持恒流(CC)、恒壓(CV)及混合模式精度校準;

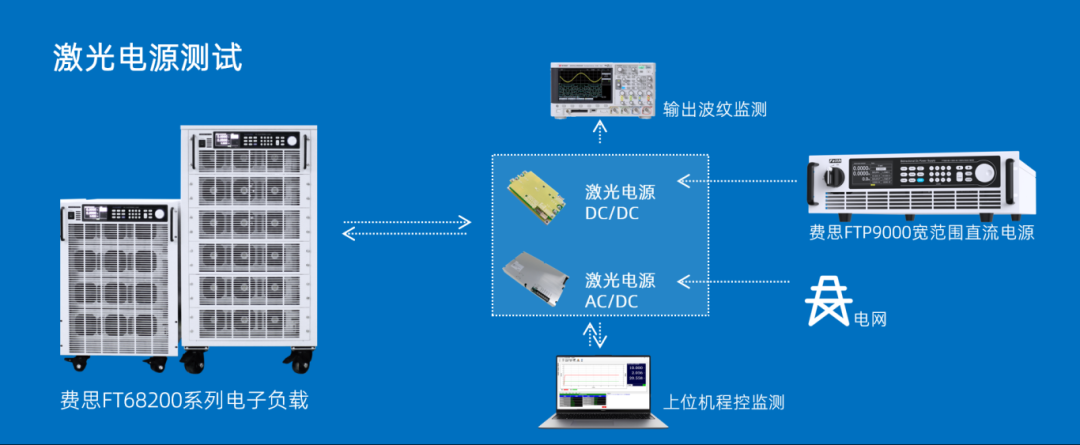

費思激光電源測試解決方案

采用FT68210A-600-700(10kW機型，600V電壓范圍)為核心測試設備，精準匹配客戶需求：

01 瞬時過載測試

利用電子負載的2倍瞬時過載能力(20kW峰值),模擬激光電源啟動或高能脈沖下的瞬時負載沖擊。

測試結果：電源在20kW峰值負載下輸出波動＜1.2%，保護電路響應時間≤15μs，滿足工業場景的可靠性要求。

02 動態響應與掃頻測試

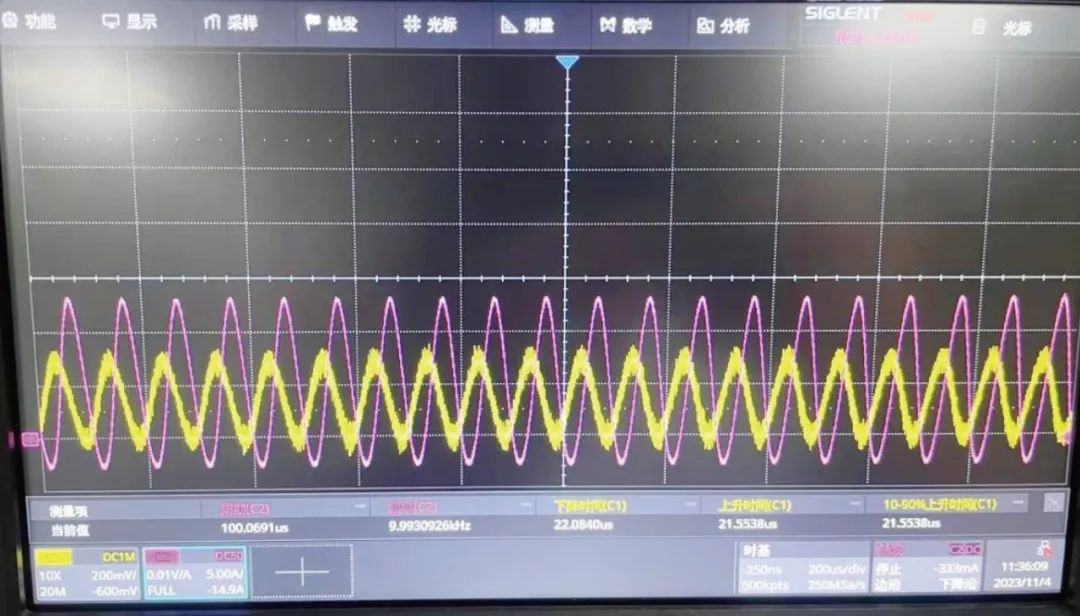

通過20kHz動態掃頻功能，設置負載電流以正弦波形式在0～700A范圍內快速變化，結合1kHz數據傳輸實時捕獲電壓瞬態波形。

測試結果：電源在20kHz脈沖頻率下動態響應時間≤2ms，電壓紋波＜0.8%，符合精密加工設備需求。

03 長期穩定性驗證

編程序列測試，模擬激光電源在連續切割、焊接等場景下的負載變化（如恒流-恒功率交替）。

測試結果：48小時測試后效率保持≥92%，關鍵功率器件溫升＜10℃，散熱設計通過驗證。

04 多模式精度校準

恒流模式(CC):校準95A輸出下的電壓穩定性(精度±0.05%F.S.)；

CV+CC復合模式：模擬激光器在厚板切割時的高壓恒流需求。

測試結果：全模式輸出誤差＜0.15%，助力客戶通過ISO 13849安全認證。

05 數據整合

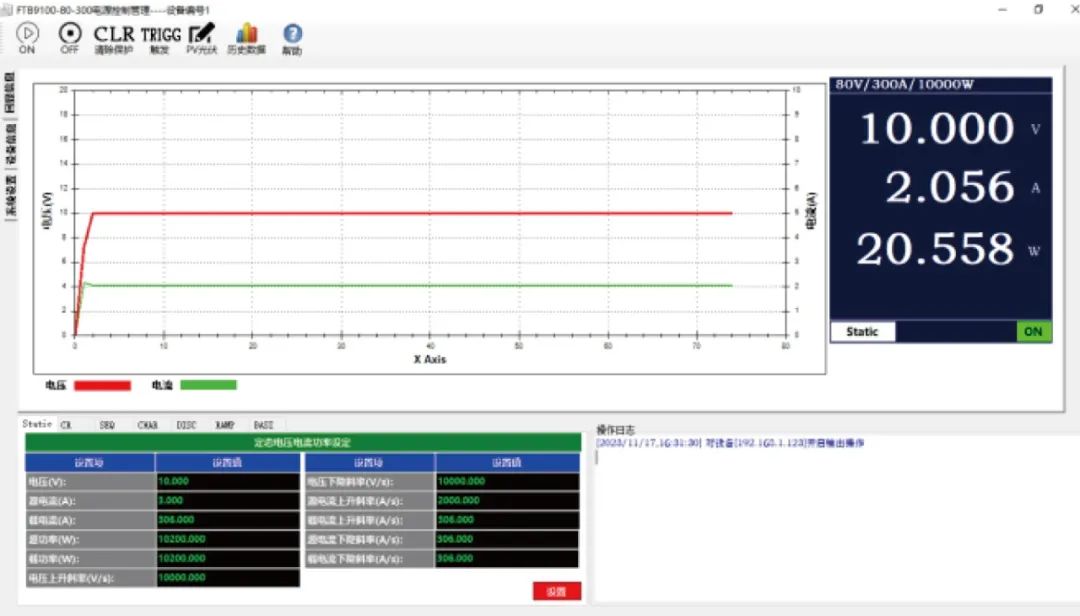

通過上位機軟件自動生成曲線、電壓電流變化趨勢的測試報告。

客戶收益

★測試效率提升：電子負載的高動態性能將綜合測試周期從5天縮短至2天；

★成本優化：單臺設備替代示波器+數據采集系統，節省硬件成本35%；

★可靠性驗證：通過極限測試的電源產品故障率＜0.05%，成為客戶搶占市場的技術壁壘；

★認證加速：憑借完整數據包，客戶快速通過CE認證，進入歐洲工業激光市場。

FT68200A系列電子負載憑借高功率密度（6kW/3U）、毫秒級動態響應及靈活的多模式配置，成為10kW級激光電源從研發到量產的理想測試工具。該案例不僅驗證了電源在工業場景下的穩定性與效率，更通過高效測試流程助力客戶降低開發成本、加速全球化布局，彰顯了國產測試設備在高精度電源驗證領域的領先優勢。
