紅外熱像儀普遍應用于產品研發和質量保證的多個階段。電子產品的檢測就是紅外熱像儀最常見的用途之一，常用于尋找印刷電路板組件（PCBAs）上的熱點，并確保各種部件在其設計范圍內工作。

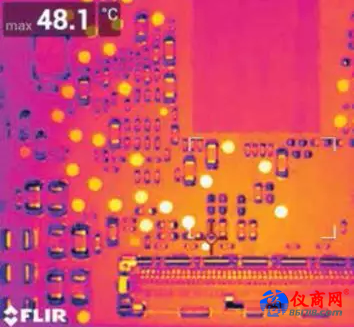

如今全世界的電子產品尺寸日益微縮，最常見的表面貼裝式PCBA部件的尺寸范圍可從0603(1.6mm×0.8mm)到最小的0201(0.6mm×0.3mm)。為精確測量這些部件的溫度，至少需要待測目標占據3x3像素區域（或總共9個像素），如果想要實現更高的測量精度，那么1010或者更大的像素區域?qū)⑹歉硐氲倪x擇。對許多紅外熱像儀來說，一個像素可以覆蓋600μm或0.06mm(水平方向)的待測目標，也就是紅外熱像儀的光斑尺寸。因此，為了能在0201的部件上實現最低限度的3×3像素覆蓋，您需要使用紅外熱像儀和鏡頭的組合，其空間分辨率會更加精細，例如：100μm。為了正確表征0201部件上特定點的熱點，還需要更小的光斑尺寸（圖1）。

雖然紅外熱成像技術功能多樣，但紅外熱像儀如果僅使用單一定焦鏡頭進行檢測，其功能將有所局限。針對小型部件的熱點檢測、溫度測量及對其熱反應的準確描述需要在測試時充分放大，通常以加配微距鏡頭的方式來實現測試所需的光斑尺寸。雖然購買數個備用鏡頭有助于獲取更高質量的圖像，但終究不是性價比之選。如果您想憑借一個鏡頭檢測多種尺寸的小型目標，F(xiàn)LIR 的微距模式提供了更靈活的選項。

通過微距模式，您無需更換鏡頭（圖2）即可獲得小型目標準確的溫度值。配備標準24?鏡頭和微距模式的FLIR 紅外熱像儀可以輕松達到71μm的光斑尺寸，且無需更換鏡頭。在此條件下，該款熱像儀能夠針對尺寸為1.6mm×0.8mm的0603部件進行精確的溫度測量以及紅外熱成像。它甚至可以檢測尺寸為0.6mm×0.3mm的發熱或性能欠佳部件。

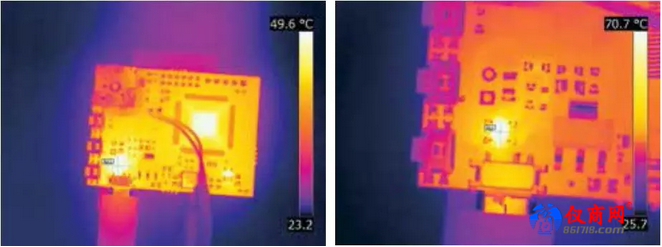

圖2：通過FLIR T540在啟用和未啟用微距模式時所拍攝的PCBA 紅外圖像。未啟用微距模式時測得的目標熱點溫度為74℃，而啟用微距模式時則為76℃。

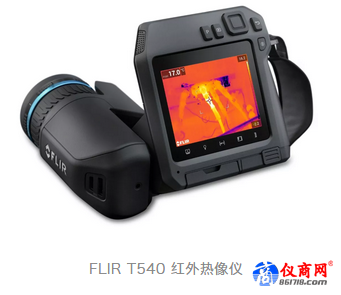

傳統的微距鏡頭受限于較短的工作距離，從而無法廣泛應用。由于一些PCBA上存在較凸出的部件，要將紅外熱像儀盡量靠近并聚焦在較短的部件上則會顯得比較困難。通過FLIR的微距模式，用戶可以將紅外熱像儀放置在可正常檢測的距離上，同時還能提供較小的光斑尺寸。例如，配備24?鏡頭的FLIR T540紅外熱像儀需要距離其檢測目標至少150mm才能夠捕捉聚焦的圖像。

微距模式下的PCBA紅外熱成像

在這個距離上，其光斑尺寸被限制在140μm。如果改用微距模式，則可以減少紅外熱像儀與其檢測目標之間必須留出的最短距離，使您能夠快速聚焦表面貼裝式部件以及其他小型器件。啟用微距模式的同類熱像儀可以從60mm的距離提供清晰的圖像，并能實現71μm的光斑尺寸，且無需更換鏡頭。

微距模式通過在校準過程中調整探測器的位置來發揮作用，從而提供探測器和鏡頭之間額外的工作距離。通過升級固件版本啟用微距模式后，紅外熱像儀的圖形用戶界面（GUI）的“圖像模式”菜單新增“微距”選項。然而，由于紅外熱圖像的焦距和清晰度依賴于探測器位置的調整，MSX圖像的可見光輪廓將會出現偏移。受此影響，使用微距模式的紅外熱像儀僅能存儲紅外圖像。

FLIR 的微距模式是一項創新功能，能夠幫助研發、質量保證以及其他專業人員實現PCBA及其他電子產品部件測試的靈活性，而無需也無必要購置額外鏡頭。標準24?鏡頭可以用于檢測更大范圍或者整個PCBA。一旦發現熱點或者更小范圍的待測區域，啟用微距模式可以實現更深入的檢測及熱成像分析，且無需更換鏡頭。
