所有機動車輛的電氣系統都依靠單一的車載電源網絡供電。然而通到各個單獨系統的導線和線束常常包扎成一根線束，因而反饋脈沖就能輕而易舉地從一個系統傳入相鄰系統的輸入和輸出接口。各種電氣部件接通和斷開時，如雨刮電機和洗滌泵，產生的干擾會以信號脈沖的形式傳播，即電流和電壓的突然急劇跳變。這些脈沖進而通過公共的導體，如電源，傳到相鄰系統的輸入和輸出口(電流耦合)，或由電磁輻射通過電容和電感耦合來傳播。流經同一導電路徑的兩個不同電路的電流，通過車體接地，都會因公共導線的電阻而在其上產生壓降。干擾源U1產生的電壓，在信號電路2內會形成一個附加信號電壓，此信號將使傳感器信號的輸出產生錯誤。一個補救的辦法就是把各電路分開。

2.3雨刮和洗滌系統電源分配的設計

 由于雨刮和洗滌系統特殊的工作特性，它們都是感性負載，在接通和斷開時，產生的干擾會以信號脈沖的形式傳播，即電流和電壓的突然急劇跳變?？紤]到在電源分配設計時應該將關鍵用電器和一般的提高方便性的用電器分開，并將“噪音”信號從“干凈”的信號分離開。所以對于雨刮和洗滌系統，不應該和其它系統，如車身控制模塊，傳感器信號采集回路等共用電源和地。在進行電源分配和接地點設計時應該注意這個問題。

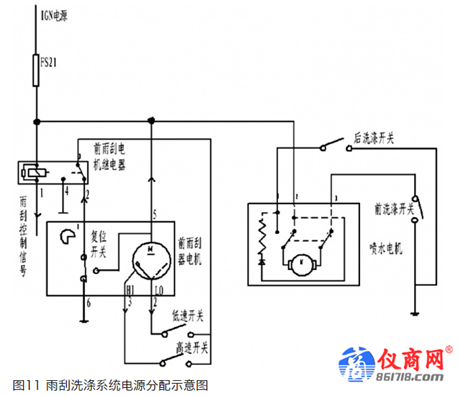

另外，由于雨刮和洗滌同屬-個系統，在洗滌功能開啟時雨刮電機需要聯動工作，所以兩者可以共用一個保險。雨刮洗滌系統電源分配示意圖如圖11所示。

 3 整車脈沖干擾問題分析

3.1雨刮洗滌系統脈沖干擾現象

由于眾多線束和導線包扎成一根線束，所以每根導線都可以成為電感性和電容性的耦合干擾。電容耦合使變化的周期信號(如脈沖電壓和正弦交流電壓)在相鄰電路內產生干擾和交調失真，甚至不存在直接物理連接的情況下仍然如此。容性干擾電壓的電平正比于一些因素，如相鄰電路的靠近程度和脈沖電壓的上升速率等。電感耦合是指在一導體內以變動周期循環的電流，能在相鄰的電路中感應出電壓脈沖，這些電壓脈沖將在二次電路內產生電流。決定耦合敏感度的一個主要因素是信號上升和”下降的時間;還有一個重要因素，就是有效互感。它由導線粗細和布線的情況等因素決定。最終脈沖電壓還可能成為寄生信號出現在相鄰系統的輸入端和控制輸出端。從前面的測試分析知道，雨刮電機和洗滌泵都是感性負載，在工作和斷開的瞬間會產生電壓的下降，在開始工作的瞬間，會產生尖峰脈沖。這些都是在進行雨刮洗滌系統和與其相關的系統設計電源分配時應該考慮到的因素。

3.2如何避免雨刮洗滌系統脈沖干擾

要避免雨刮洗滌系統脈沖干擾問題對與其相關的其它系統的影響，如車身控制模塊，傳感器信號采集回路等，應該從降低干擾源的脈沖強度、提高敏感系統的抗干擾能力以及優化線束布線等方面進行控制。

3.2.1雨刮電機

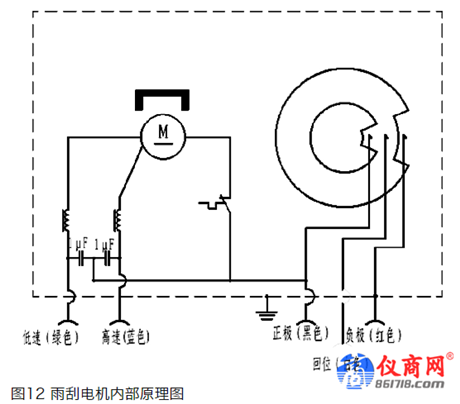

圖12是一款雨刮電機內部原理圖，由圖12可以看出，在雨刮電機內部原理設計時，需要分別在高速和低速工作回路中串聯電感來減緩回路中的電流變化，進而降低雨刮電機的浪涌電流通過電流耦合對其它系統的干擾;以及分別在高速和低速工作回路中并聯電容來減小回路中的脈沖電壓的變化。從而達到降低對外的傳導發射等級。

3.2.2控制模塊的防反向脈沖保護

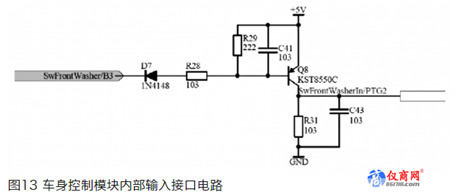

此處以車身控制模塊的防反向脈沖保護設計為例，介紹如何提高敏感系統的抗干擾能力。
