應用背景
在風洞試驗中，被測信號瞬隙即過，面對巨大的測量數據量，要求測試過程高速實時地進行，加之遠距離傳輸?shù)男枨?，?duì)局部測試設備以及整個測試系統的性能和可靠性的要求極高。
傳統的測試手段中，模擬信號需要經過至少20-30米的傳輸距離，傳輸過程中極易引入噪聲。因此測試系統對調理設備的共模抑制比和抗干擾能力有著嚴苛的要求，有時甚至需要引進國外昂貴的調理設備才能實現有效的信號調理。另外，針對多通道的模擬信號傳輸，也需要接入大量滿足阻抗及屏蔽要求的高質量線纜，進而導致整個測試系統的體積增大。因而需要對風洞測試系統從體系結構、數據傳輸、數據處理、人機接口到系統的綜合性能進行重新設計、評估和測試。

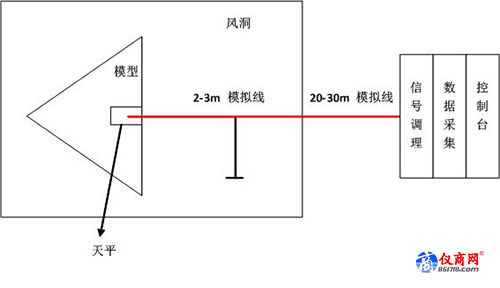

圖1-1 傳統天平信號測試方法
為了削弱長距離模擬傳輸所帶來的種種弊端，使用泛華分布式測試平臺中的測量模塊替代以往的信號調理+數據采集儀器，可以實現將信號調理和數據采集設備盡量靠近物理信號端，并減少模擬路徑中的各個連接環節。采集后的數據通過數字信號進行傳輸，可以避免外界干擾產生的影響，并縮減采集系統的成本和體積。

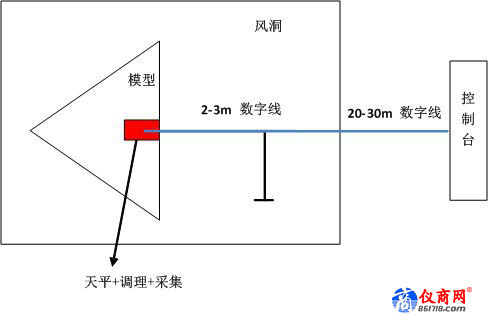

圖1-2采用分布式測試平臺對天平信號進行測試
系統描述
泛華分布式數據采集設備專為滿足客戶獨特的采集需求而設計。該系列采集設備采用長距離標準總線，可以遠離主控計算機，更加靠近測量前段，從而能完成很多大規模集中式采集不容易滿足的測量需求。

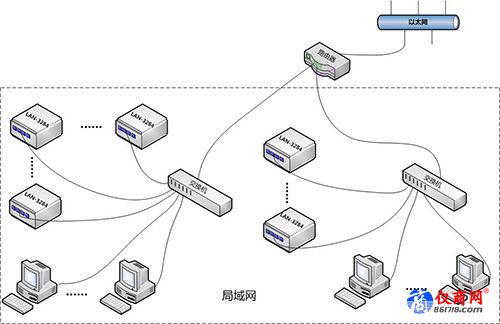

圖1-3分布式測試平臺組網示意圖
系統特點
具有較高的采集指標，可以滿足技術指標要求較高的測量需求。
采用以太網、RS485、光纖等總線通訊介質，可以更加接近被測對象，減少物理信號在傳輸線上損耗；
盡量減少線纜數量，減少測量設備的體積，使設備安裝、放置和部署更加方便；
采用適用于測量行業的標準通訊協議，軟件兼容性和穩定性更有保證；
設備采用嚴格三防標準，可以防霉菌、防潮濕、防煙霧、防電磁輻射，可以在惡劣環境中工作；

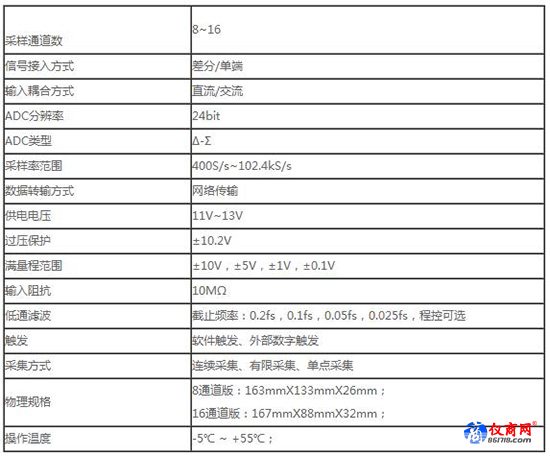

系統指標
設備支持：

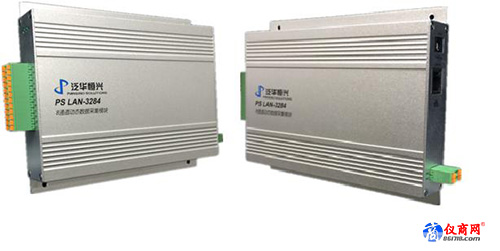

16通道動態數據采集模塊

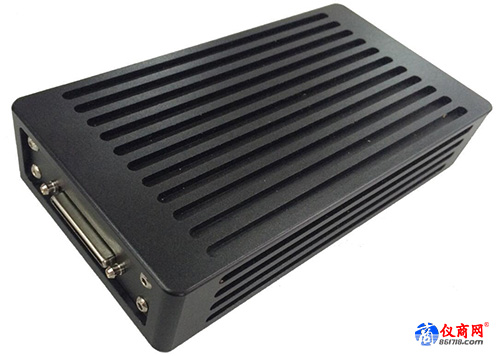

8通道動態數據采集模塊
