p1=u×i×1.732×cosφ

＝6.3×90×1.732×0.85

＝835kw

其中運行功率因數cosφ取0.85。

（2）2a引風機改造后變頻運行預計功率

按當?shù)?/span>0.72元/kw·h平均外購電價（含稅）和全年330天運行時間計算：

2a引風機每年節約電費約（835-436）×24×330×0.72＝227.5萬元

將2a引風機改造前后的用電消耗數據對比，列表如表2所示。

4、工程應用

4.1引風機變頻控制方案的確定

基于上節分析，該熱電廠對2臺爐的各一臺引風機進行變頻改造。同時，為滿足化工廠連續供熱供電的要求，該引風機高壓變頻器應具備在線工、變頻互相切換功能，即變頻器故障可以自動切到工頻運行，變頻修復后，可以人工切回變頻運行，而不影響鍋爐連續正常運行。

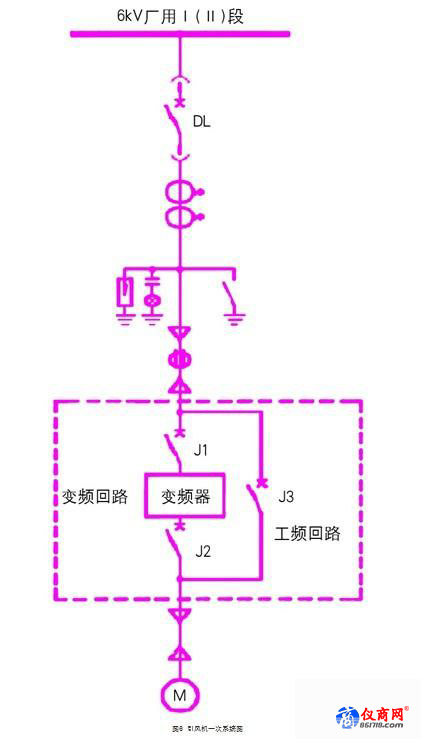

引風機變頻改造后的一次系統圖如圖6所示，dl是廠用變電所732#柜斷路器；j1、j2、j3是與變頻器配合使用實現工頻/變頻互相切換的斷路器，變頻控制方案如下：

（1）j1和j2閉合，j3斷開為變頻狀態；j1和j2斷開，j3閉合為工頻狀態。

（2）可通過dcs控制變頻器輸出頻率。當選擇自動時，按爐膛負壓設定值自動調節輸出；選擇手動時，輸出值由操作人員手動輸入，輸入值為0～100％，對應于變頻器輸出0～50hz。

（3）人工變頻轉工頻：由dcs發信號，使j1和j2跳閘后，再使j3合閘，完成后，需要人工在dcs畫面對變頻轉工頻復位，變頻轉工頻完成。

（4）變頻器故障時轉工頻：出現變頻器故障時dcs系統立即發出報警，把入口風門回關到一定開度（40%），同時變頻器故障時發信號使j1和j2跳閘以及時間繼電器sj得電，延時使j3合閘，變頻轉工頻完成。此時爐膛負壓會有一定波動，操作人員可以進行人工干預，確保鍋爐壓力平穩。

（5）工頻轉變頻：由dcs發信號使j3分閘，j1合閘。延時2s后，j2合閘（躲開電機反電動勢的影響），工頻轉變頻完成。

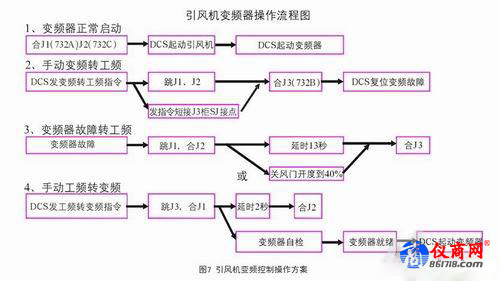

（6）引風機變頻控制操作流程方案，如圖7所示。

4.2調試情況

4.2.1第一次調試（電機空載）

（1）變頻切工頻試驗：人工從遠方dcs發變頻切工頻命令，j1、j2斷路器跳閘，j3斷路器合閘，電機由變頻轉入工頻運行，切換成功，電機運轉正常。
