為了用電流傳感器方式進行高精度的電力測試,如前章節所述,不僅要選擇適合的電流傳感器,而且包括電流傳感器的功率測試系統都需要最適合化.也就是說不管電流傳感器測試精度有多高,如果感應器的輸出信號不能正常的傳送到功率分析儀上.那么也無法進行高精度的電流測試.

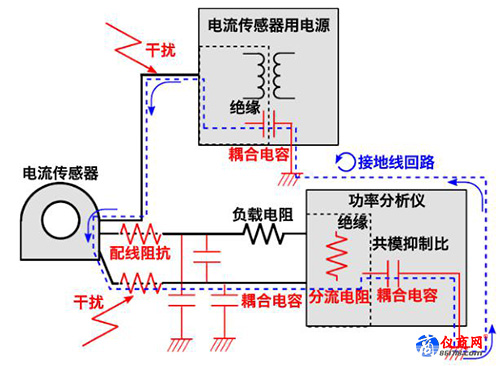

Fig.4 一般的功率測試系統.

在Fig.4顯示了包括電流傳感器的一般功率測試系統.并且,如前面所述,對于電流傳感器存在電流的輸出信號和電壓的輸出信號.一般來說.電流傳感器要比電壓傳感器更為廣泛的被使用,在這里以使用電流傳感器為前提,來進行討論.

作為電流傳感器的信號正確傳送到功率分析儀的條件.

(1)感應器的電源要有良好的電源品質.GND的取得方法要適當.

(2)配線之間以及配線--GND間的結合容量要小,抗干擾性較強.

(3)功率分析儀的電流輸入部的頻率特性良好,發熱少,絕緣性能（CMRR高,漏電?。└?/span>

另外,抗干擾性能高, GND的取得方法適當?shù)瓤梢粤信e的條件.

一般來說.目前的狀況是電流感應器,感應器用電源,功率分析儀都是不同的廠家,測試線的種類和配線方法都是按照客戶的委托來進行.在這種狀況下,滿足上述的所有條件,電流傳感器的輸出信號正常的傳送到功率分析儀,保證實際高精度測試的電流值.對于電流傳感器的廠家.功率分析儀的廠家.再加上傳感器用電源的廠家來說,不容置疑都是非常困難的.

另一方面,我們公司從過去開始就以獨自的技術開發電流傳感器和功率分析儀.電力測試系統構成的全部要素都可以由一家獨自完成.也是世界上唯一可以做到的全部相關產品的計測器廠家.

功率測試系統有以下特點.

(1)電流傳感器是電壓輸出型,可以標定所列的全頻帶精度.

(2)把電壓輸出類型的電流傳感器作為功率分析儀專有的電流輸入,使傳感器的輸出電壓水平和功率分析儀的電流輸入部的輸入電壓水平最匹配.

(3)功率分析儀內部裝有傳感器用的電源,供給傳感器的電源品質我們公司在規定精度時候必須統一.而且,我們公司的功率分析儀,傳感器用電源和GND一致的同時,除去接地回路的重要原因,在提高測試精度和重復性方面也進行了反復的評估和改善.

(4)使用屏蔽線作為傳感器輸出的線路,防止干擾的同時,進行增益的調節,與線路引起的微小電壓下降抵消.并且我們公司電流傳感器和功率分析儀組合,公司內部以及在第三方認證機構,進行測試精度的評價和抗干擾試驗.

在Fig.5 也顯示說明了我們公司的電流傳感器(CT6862, CT6863, 9709, CT6841, CT6843, 3274)和功率分析儀(PW6001)組合的功率測試系統的抗擾,試驗在第三方認證機構進行的情景.正是這樣,為了使系統整體最匹配,設計每個構成要素的同時,也對構成要素在整個系統中的適配度進行了評估.
