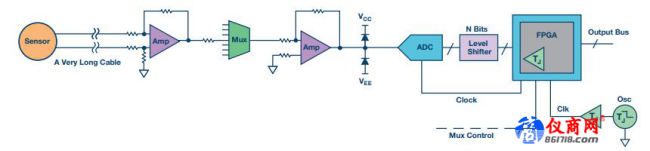

以上我們了解了轉換器誤差，接下來，我們將討論信號鏈中的剩余部分，以在系統層面了解這些概念。圖3所示為一個簡單的數據采集信號鏈?zhǔn)纠?。圖中，一個傳感器連傳感器的交流信號先是推過兩級預調理放大器，然后，到達要采樣的ADC輸入端。此處的目的是設計這樣一個系統，使其可以精確地表示傳感器信號，精度保持在傳感器原始值的±0.1%之內。嗯，似乎頗具挑戰性？

為了設計出這樣的系統，有必要思考有哪些類型的誤差可能會影響傳感器的原始信號，還要想想它們來自信號鏈的哪個部分。設想一下，在最終對信號采樣時，轉換器最后會看到什么。

假設在此例中，ADC的滿量程輸入為10 V，分辨率為12位。如果轉換器是理想的轉換器，則可確定其動態范圍或SNR為74 dB。

圖3.簡單的數據采集信號鏈。

SNR = 6.02 (12) + 1.76 = 74 dB (19)

然而，數據手冊規格只會顯示，轉換器的SNR為60 dB或9.67ENOB。

ENOB = (SNR – 1.76)/6.02 = (60 – 1.76)/6.02 = 9.67 位 (20)

請注意SNR和ENOB的計算方法：在用數據手冊中的SNR數據計算ENOB時，設計人員必須明白的是，該數據可能包括，也可能不包括諧波。如果確實包括失真，則可使用SINAD，后者定義為SNR與失真之和，有時稱為THD(總諧波失真)。

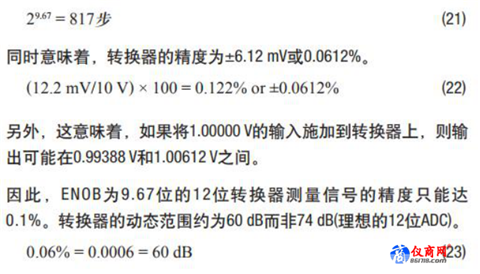

因此，LSB大小可以定義為12.2 mV p-p or VFS/2N = 10/29.67。這樣可以大幅減少數據輸出端可能發生的表征的數量。記住，最后的LSB/位因ADC中存在噪聲而擺動！

圖4. 記住，20 dB/十倍頻程，或3 × 20 = 60 dB。

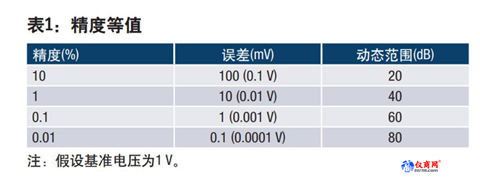

表1列出了一些簡單的等值換算，供確定目標系統性能時參考。

其他系統不精確性

要注意上面的信號鏈?zhǔn)纠薪ㄗh的全部前端組件。正因?yàn)檗D(zhuǎn)換器精度達到或超過系統定義的系統精度規格，所以，還有更多的不精確性要理解——即前端、電源、任何其他外部影響或環境。

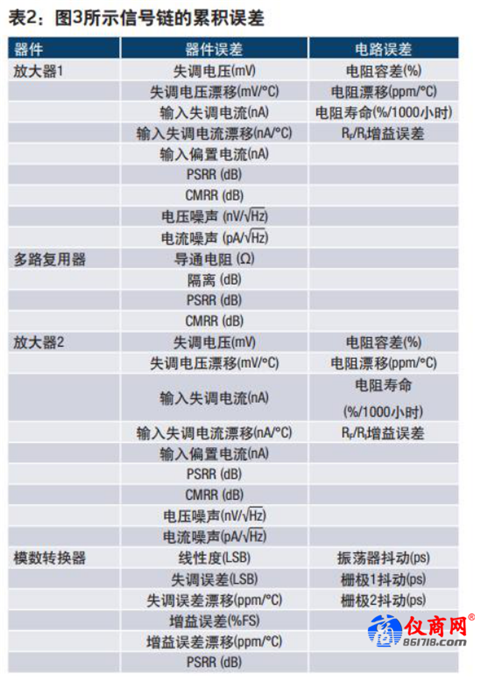

如上圖3所示，這種信號鏈的設計可能非常復雜，超過了本文討論的范圍。但可以對與這種信號鏈相關的不精確性/誤差進行簡單總結，如表2所示。

在任何信號鏈里都存在許多誤差，更不用說電纜和其他外部影響，這些因素也可能在很大程度上決定著這種系統的設計。無論累積誤差怎樣，最終都會與信號一起在轉換器端被采樣——假設誤差不會大到能屏蔽被采樣信號的程度！

在用轉換器進行設計時，要記住，對于系統精度的定義，等式包括兩個部分。一是上面描述的轉換器本身，二是用來在轉換器之前調理信號的所有組件。記住，每丟失1位，動態范圍就會減少6 dB。推論就是，每獲得1位，系統靈敏度就會增長2倍。因此，前端要求的精度規格要遠遠高于用于對信號采樣的轉換器精度。

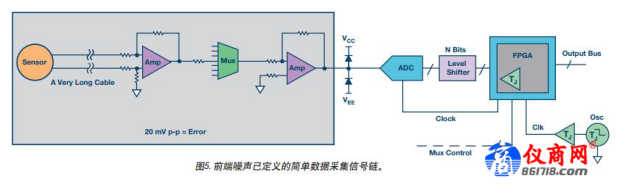

為了展示這一點，我們采用與圖3所示相同的前端設計。假設，前端本身的不精確性為20 mV p-p；即是圖5所示累積噪聲。系統精度仍然定義為0.1%。同樣的12位轉換器，其精度能否達到定義的系統規格要求？答案是不能，原因如下。
