隨著集成電路集成度和復雜度的提高，電路板上的電子元器件也越來越多，電路也越來越復雜。一旦出現故障，采用傳統的接觸式診斷方法，既耗費時間又浪費金錢。而紅外熱像儀的出現，改變了這一現狀！

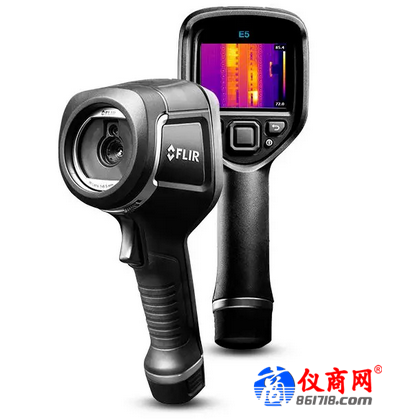

那么紅外熱像儀是如何檢測電路板的呢？恰好，F(xiàn)LIR與中華工控網近日聯合舉辦了紅外熱像產品有獎體驗活動，來自某湖南學院的莫老師正好使用FLIR E5紅外熱像儀檢測了電路板的狀態，真實反映了紅外熱像儀檢測電路板的功效。

下面讓我們一起進入莫老師的產品體驗過程，看看FLIR E5的功效。

使用場景描述：

這次試用，主要是對相關試驗設備、電路板進行了檢測，包括有風光互補設備、開發試驗電路板、單片機學習開發板等。

1．單片機學習開發板

平常的電路板試驗，可能會注意到元件的發熱情況，但通常那只是一種“感知”而不是“目測”——今天，就要直接用眼睛“看看”它的溫度。

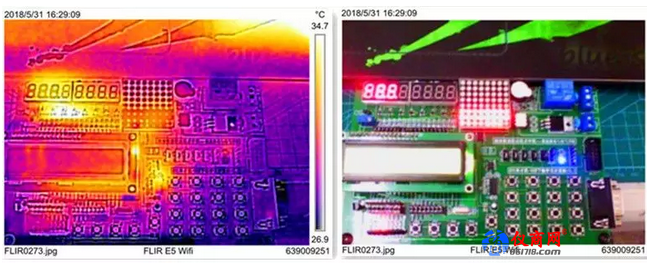

圖1 電路板的熱圖像和可見光圖像對照

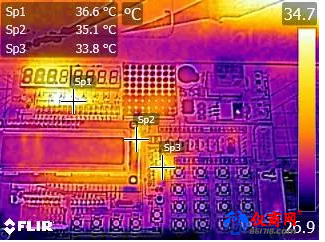

圖2 感興趣點的溫度（點測量）

通過圖1和圖2可以判定，單片機學習板體溫正常。因?yàn)閱纹瑱C(jī)溫度最高的三個部位sp1、sp2和sp3，溫度都在正常范圍內。

2．試驗電路板檢測

下面是一個32位閃存微控制器（STM32）最小系統，從圖像中看到，其溫度最高點不在芯片上；應當是由于電路板功耗不大，而整體溫度的區別也不大。

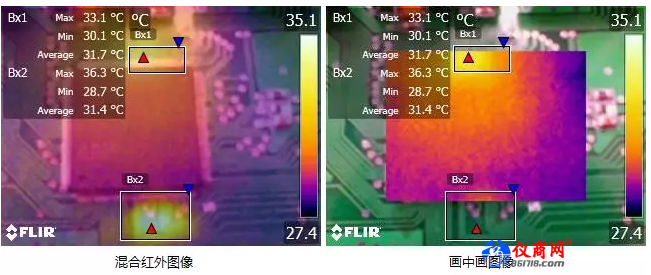

圖3是STM32及外圍電路，采用了混合紅外圖像和畫中畫圖像進行比對。

3.風光互補發電試驗設備的檢測

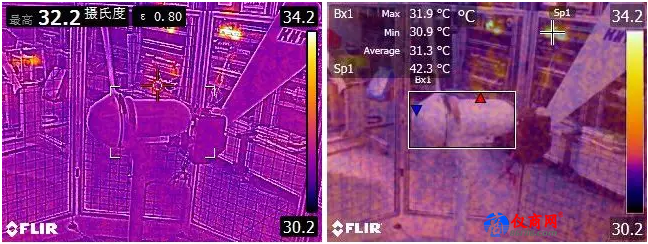

該設備是對光伏發電和風力發電的模擬，由光伏供電裝置、風力供電裝置、供電控制系統等組成；圖4～6為對其幾個部位的簡單觀察。

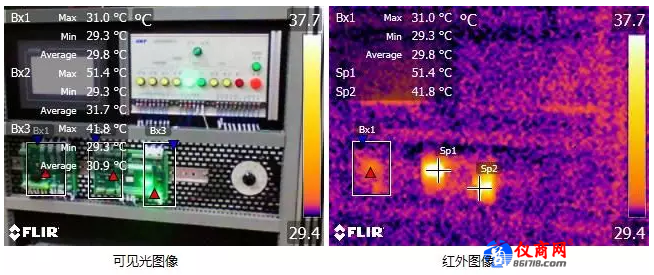

圖4是光伏供電系統局部，通過FLIR E5觀察兩塊電路板的發熱情況。

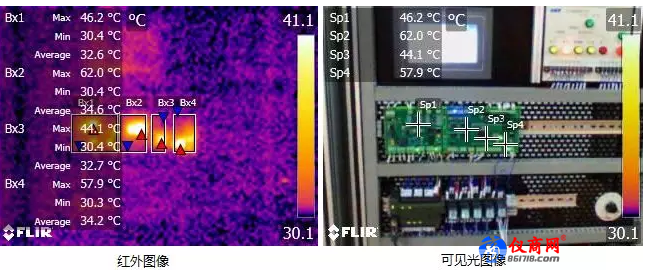

圖5為風力供電系統局部，可看到Sp2處的溫度高達62℃；該數值即使由于儀表參數等設置不恰當而存在測試偏差，但是因?yàn)闇y試條件一致，仍然可以作為參考比對。該點溫度較高，但從設備能夠正常工作來看，應當是在允許范圍內，可見設備元器件需有一定耐環境性。
