今天為大家介紹一項國家發明授權專利——光伏電站逆變器系統運行狀態監測的可視化方法。該專利由上海許繼電氣有限公司、許繼集團有限公司、國家電網公司申請，并于2017年8月1日獲得授權公告。

內容說明

本發明涉及光伏發電領域，尤其涉及逆變器，具體是指一種光伏電站逆變器系統運行狀態監測的可視化方法。

發明背景

光伏電站基本結構：電表》逆變器》匯流箱》組串》組件，逆變器主要作用將直流轉換成交流，也就是我們正常生活中使用的電，電站的整體的發電情況幾乎由它支配，所以在整個光伏結構中，逆變器的安全監控及維護是不可忽視的。

對于逆變器的發電量監控，大多數監控系統采用的是樹形結構的展現方式來表示該電站下的逆變器個數，一個逆變器對應一個或者多個光伏方陣，方陣卻采用樹形結構的方式來展現，顯得不太直觀。

發明內容

本發明的目的是克服了上述現有技術的缺點，提供了一種密切結合光伏方陣本質結構、用戶能夠更直觀看到現場和集控統一、可以如實的看到該光伏電站下的所有逆變器發電量的健康狀態以及光伏電站下的某個時間所有逆變器的發電量信息的光伏電站逆變器系統運行狀態監測的可視化方法。

為了實現上述目的，本發明的光伏電站逆變器系統運行狀態監測的可視化方法具有如下構成：該光伏電站逆變器系統運行狀態監測的可視化方法，其主要特點是，所述的方法包括以下步驟：（1）監測系統采集不同時間段下各個逆變器的發電量及輻照值；（2）所述的監測系統將采集到的不同時間段下所有逆變器的發電量及輻照值繪制在橫軸為時間，且縱軸為發電總量及輻照總值的第一圖表中；（3）用戶根據同一時間段下的發電總量與輻照總值判斷逆變器系統是否正常運行；（4）如果所述的逆變器系統運行正常，則結束并退出；（5）如果所述的逆變器系統運行不正常，則用戶點擊第一圖表中該逆變器系統運行不正常的時間段；（6）所述的監測系統根據用戶點擊的時間段，讀取該時間段下具有所有的逆變器的發電量的第二圖表；（7）用戶根據該第二圖表讀取運行不正常的逆變器的信息。

進一步地，所述的步驟（1）與步驟（2）之間還包括以下步驟：（1 .1）所述的監測系統根據采集到的各個逆變器的發電量及輻照值計算得到該逆變器系統中所有逆變器的發電總量及輻照總值。

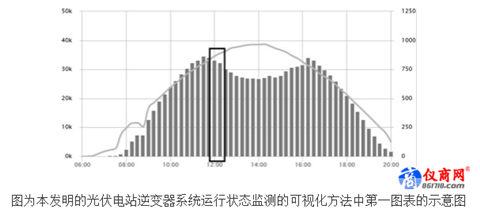

更進一步地，所述的監測系統將采集到的不同時間段下所有逆變器的發電總量及輻照總值繪制在橫軸為時間，且縱軸為發電總量及輻照總值的第一圖表中，具體為：所述的監測系統將采集到的不同時間段下所有逆變器的發電總量及輻照總值繪制橫軸為時間且縱軸為發電總量為柱狀圖，并在該柱狀圖上以相同的時間橫軸為橫軸，并以輻照總值為縱軸繪制折線圖。

更進一步地，所述的步驟（1 .2）與步驟（2）之間還包括以下步驟：（1 .2）所述的監測系統根據采集到的各個逆變器的發電量，繪制二維形式的具有所有逆變器在相同時間段中的發電量的陣列的第二圖表集合。繪制二維形式的具有所有逆變器在相同時間段中的發電量的陣列的第二圖表集合，具體為：繪制具有所有逆變器在相同時間段中的發電量的第二圖表集合，且所述的逆變器的發電量越大，該逆變器的表示陣列的顏色越深，有故障的逆變器的表示陣列為空白。

所述的用戶根據該第二圖表讀取運行不正常的逆變器的信息，具體包括以下步驟（7 .1）所述的用戶將鼠標放在有故障的逆變器表示陣列上；（7 .2）所述的監測系統顯示該逆變器的信息。

再進一步地，所述的監測系統顯示該逆變器的信息，具體為：所述的檢測系統顯示該逆變器的位置以及序列號。
