背景

隨著節能環保理念的深入人心，節約能耗已經成為了各行各業的目標，建筑行業也不例外，建筑的能效管理已經成為多個國家的硬性指標。這對許多在建筑領域工作的專業人員產生了重大影響。

如何降低建筑物的能量損耗成為了建筑領域迫在眉睫需要解決的問題，而紅外熱像儀能準確定位能量損耗的具體位置，無需采用任何破壞性的檢測方法，便它成為判斷建筑物的能量損耗情況診斷的理想工具。

總述

紅外熱像儀可以用于檢測建筑物缺陷，如隔熱失效、灰泥脫層、冷凝問題以及查看能量損耗的出色工具，還協助評估平屋頂?shù)母魺釋訐p壞情況以及水分含量。

紅外熱像儀作為繪制建筑物能量損耗的獨特工具是一種檢測建筑物能耗的便捷高效方法，其所拍攝的紅外圖像可以很好地反映建筑物的溫度、濕度等參數，做為建筑領域工程師提供重要的能耗信息。

方案需求

建筑領域不同于其它行業，熱像儀在拍攝紅外圖像時會受到眾多因素的干擾，從而影響紅外圖像所表現的參數信息。

只有通過了解不同的建筑材料和結構，深諳影響表面溫度和圖案的各種因素，才可以有效地避免建筑物各方面因素的干擾，拍攝出精確的紅外圖像。

干擾因素綜述

1.建筑材料的影響

一些材料(例如混凝土)熱靈敏度較低，溫度變化非常緩慢。而其他材料(例如大多數金屬)則能迅速改變溫度。為了正確解讀結果，熱像儀操作工程師必須知道檢查前外墻或內墻是否有過大的溫度變化，因?yàn)樗鼤?huì)影響溫度讀數。

2. 建造方式的影響

外墻在外表面和其余結構之間可能留有空氣夾層。這種類型的結構不適合從外部控制。從內部看，墻體中的所有框架結構溫度會更低(假設內部溫度更高)。從溫度較低一側來看，情況則恰恰相反。這些都是預期的特征圖，一切正常。

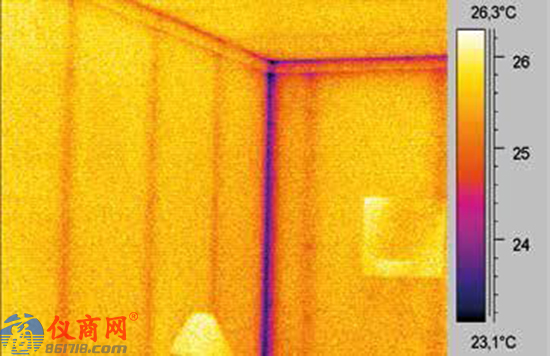

▲從內部拍攝的紅外圖像?？蚣芸梢?jiàn)，而且組裝覆蓋板與框架的螺釘也同樣可見。角落處明顯溫度更低，這稱為角落效應，但這里不存在任何問題。

3. 室內和室外溫度的影響

只有墻體內外兩側之間穩定溫差大于等于10°C時，隔熱失效、隔熱損壞或隔熱不良的現象才會在熱圖像中清晰顯示。更小的溫差往往也是允許的，這得視建筑材料的熱容量而定。通常從內墻和外墻進行檢測都可行。最好的檢測結果往往從內墻獲取，因?yàn)橛绊懸蛩剌^少，但為了更好地全面了解建筑物，建議從外墻進行補充熱量測量。用戶應知道室內和室外溫度，并且還需要知道在過去24小時內是否發生較大的溫度變化。

4. 建筑結構壓差的影響
