CAN總線分析功能可以解析CAN總線物理層報文并實時解碼，針對異常錯誤幀的觸發和查找。

應用案例：充電樁負載電源紋波測試

在充電樁檢測試驗中需要測試給通訊系統供電的直流電源紋波，分別需要測試充電樁空載和滿載時的電源紋波參數來評價電源質量，使用DLM2000示波器行實測，可獲取需要的波形和參數。

操作要點：

根據具體情況選擇10:1的或者1:1的電壓探頭進行測試，且探頭接地線盡可能短。

耦合方式選擇“AC”，去除信號中的直流成分。

可使用帶寬限制功能，標準要求設置為20MHz，橫河示波器可設置為包含20MHz的多檔帶寬限制來進行高頻噪聲慮除。

優勢：

自動設置功能實現波形自動測量。

帶寬限制可設置14種不同頻率的帶寬，有效去除高頻干擾與噪聲，滿足各種測試需求。

參數測量功能可顯示用戶需要的峰峰值、最大值、最小值等。

應用案例：15KW充電樁模塊測試

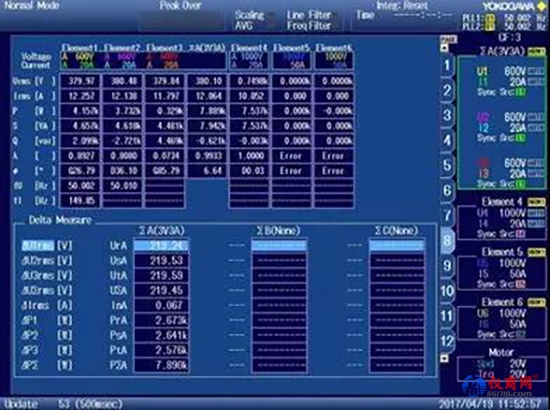

待機測試（風扇未啟動）——待機功耗 8.5W

半載測試——效率95.6%

生產研發15KW、20KW直流充電樁模塊，使用橫河的高精度功率分析儀可以測試直流充電樁模塊在待機、半載、滿載情況下的三相交流功率和單項直流功率以及整機的運行效率等參數。

優勢：

模塊參數：

交流輸入AC：254V-530V/24A

直流輸出DC：150V-750V/0-25A

額定功率：15K
