新能源汽車是社會發展的大勢所趨，在國家政策的鼓勵下，電動汽車的發展非常火爆。但是有三大瓶頸制約其推廣應用：續航里程短、充電時間長、充電服務不盡如人意。這三大瓶頸，第一項關乎電動汽車的“內功”，其余兩項則關乎電動汽車的“外功”?！皟?nèi)功”需要提升汽車電池的能量密度和安全性；“外功”需要改善電動汽車的配套服務體系，重點在充電樁。普及電動汽車的充電樁并優化其各項性能，從而大幅縮短充電時長，改善充電樁的使用體驗，提高便利性，這是推動電動汽車發展的重要途徑。
充電樁的發展現狀和問題
充電樁的功能類似于加油站里面的加油機，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。
中國電動汽車充電樁可分為兩種類型：交流充電樁和直流充電樁。

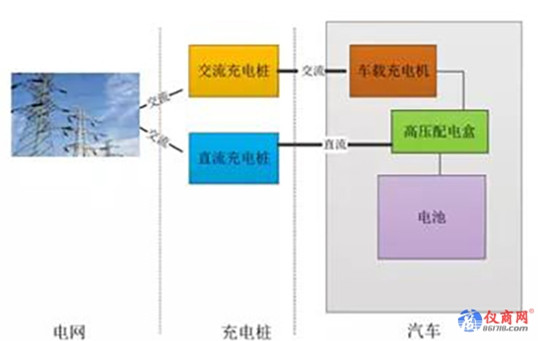

充電樁工作示意圖
交流充電樁
由控制器引導電路、漏電保護電路、過流過壓保護電路、繼電器（接觸器）和防雷模塊等組成。
容量分類：16A 220V /32A 220V /63A 380V
直流充電樁
通過內部AC-DC充電模塊，將交流電轉換成直流，給電動汽車內的動力電池進行充電。
功率等級：?jiǎn)螛?0KW / 60KW
雙槍120KW (60KW + 60KW)
輸出電壓等級：200-450VDC 乘用車 /300-750VDC 商用車 /200-750VDC 通用型。
中國政府正在大力支持電動汽車充電設施的發展。市場需求和基礎設施飛速發展的同時，整個充電樁行業面臨的問題也不容小覷：
1.利用率低：全國公共充電樁利用率不到10%。國網公司目前利用率只有5.3%，高速公路充電樁利用率更是不到1%。
2.充電設備（模塊）故障率高：目前已裝機充電設備（模塊）最長不超過三年（遠遠低于招標要求的10-15年），高溫、高濕度、高鹽環境下的模塊故障率更高。此外維護不及時，整體設備壽命短。
3.充電體驗差、普遍反映充電難：
私人充電樁安裝率低，實現共享困難。高速公路、偏遠地區利用率更低，運維成本較高。城市公共充電站直流快充樁偏少（總占比28%），服務效率低。
解決這些實際問題，從技術層面上提升充電樁和充電設備的性能至關重要。
如何檢測充電樁的性能

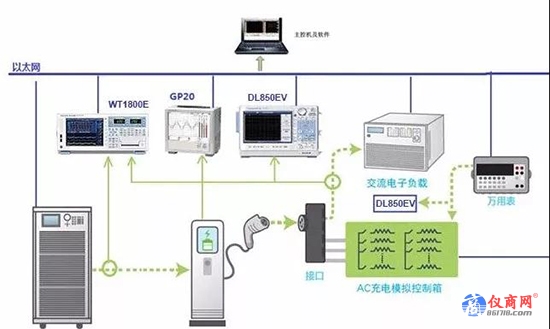

交流充電樁綜合性能檢測的測試解決方案：

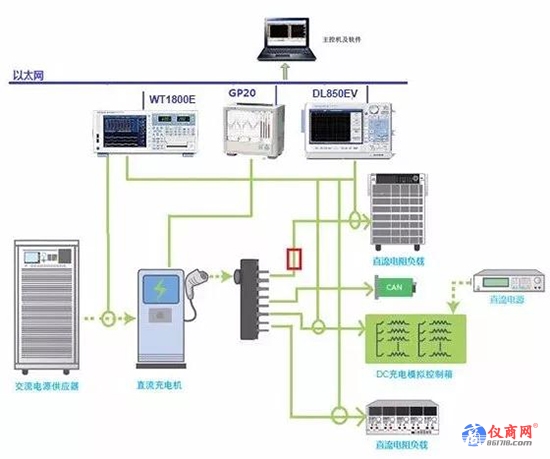

直流充電樁綜合性能檢測的測試解決方案：
橫河的充電樁檢測“組合拳”
橫河功率分析儀(WT1800E)：
最多支持6相AC/DC 電流(0-50Arms)、電壓(0-1000Vrms)直接輸入，配合高精度電流傳感器可以測量最大2000A的電流測量。
可以同時兩個三相或六個單相充電樁或模塊的輸入輸出電流電壓（有效值/峰值）、功率、功率因素、諧波、效率、充電能耗等電力參數。
橫河高速波形記錄儀DL850EV/DL350：
可以支持最多32通道電流電壓波形（支持通道間隔離輸入）或者128ch溫度信號測量和長時間記錄。
配置CAN總線監控模塊，可以解析CAN/CAN FD總線，將充電樁和BMS的電流/電壓/溫度/充電量等物理數據信息顯示為模擬波形后，再與后臺監控?cái)?shù)據作比較。
數據采集設備GP/GM：
支持最多450ch的溫度點測量和記錄，遠程數據傳輸和集中式數據管理系統。
混合數字示波器DLM3000/DLM4000:
主要用于輸入電壓電流波形測量和分析，輸出直流紋波測量，以及充電兼容性測試等。
