使用組合透鏡系統對物體成像，實現加電時液晶透鏡區域清晰，具有大視場、局部高分辨率的效果。本文通過實驗測量分析模組光圈與液晶透鏡匹配、液晶透鏡位置等對于成像質量的影響。

研究方向：液晶透鏡成像系統

測試目的：展示成像系統對于局部區域的清晰成像效果，測量不同位置、不同光圈下成像系統的MTF，分析其對于成像質量的影響。

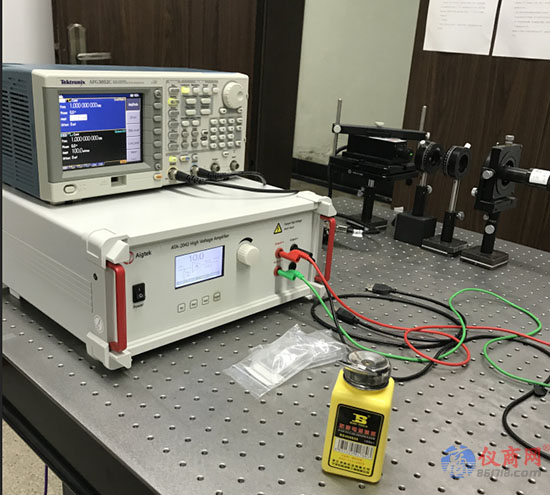

測試設備: 相機、鏡頭、函數發生器、功率放大器ATA-2042、組合透鏡系統

放大器型號: Aigtek ATA-2042

實驗過程：

1.實驗室制備液晶透鏡，并通過干涉法獲取波前信息，分析得到zernike系數，得到液晶透鏡的性能參數，以選擇合適的驅動電壓；

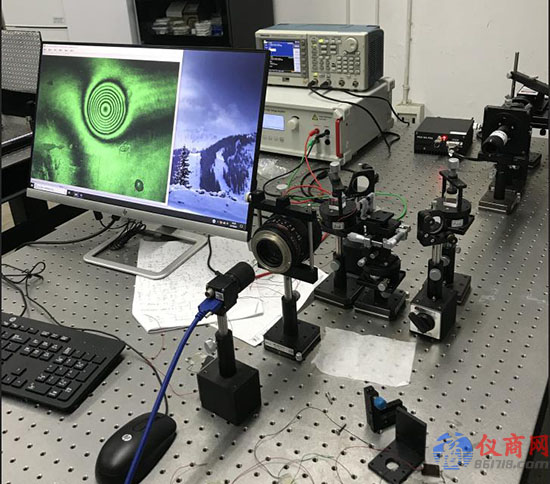

2.組裝成像系統，對不同區域的物體進行成像實驗；使用ISO 12233板對成像系統進行對焦測試，測試不同光圈、不同液晶透鏡位置的MTF值。

測試結果：

當液晶透鏡不加電（圖一）時，對無窮遠處對焦，近處物體模糊；當液晶透鏡加電（圖二）時，液晶透鏡區域工作，對焦于圖中老虎部分；可以看出前后明顯的清晰度差別。

功率放大器在該實驗中發揮的效能:放大函數發生器信號，輸出高壓信號，驅動液晶透鏡工作。
