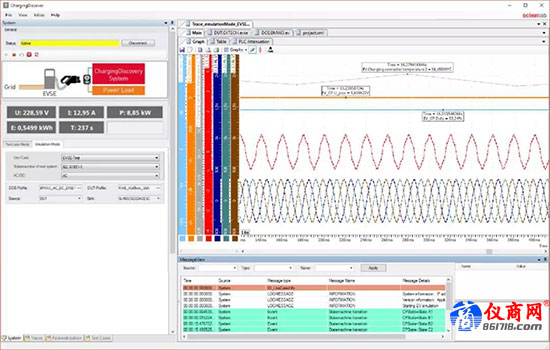

圖11 Charging Discover 軟件界面
這款軟件可以在普通的 Windows PC 上運行，因此測試人員可以編寫不同的測試用例并進行廣泛的測試，還可以在測試編輯器中創建自己的測試。同時，該軟件也提供了成千上萬種不同標準測試用例，這些用例參照了世界各地的不同標準。
通過這個軟件，CDS 可以針對不同的應用進行配置，這意味著，這個測試方案可以仿真電動汽車和充電樁EVSE 或者可以用作“中間環節”的監聽一旦擁有了所有這些系統，就可以測試充電接口的通信協議?？梢苑治?PMW 信號，包括動力線的連接可以測試動力線的性能，包括功率流。也可以測試 EV 和 EVSE 之間的互操作性。互操作性意味著：任何 EV 與任何 EVSE 之間都可以相互通信和充電。如果不希望對每臺 EV 和 EVSE 進行這樣的操作，系統還提供了已經定義好的和標準化的測試用例。實際上，整個解決方案為此提供有幾千種不同的測試用例，以便能夠測試 EV 或 EVSE，只要已經確認了標準就可以測試了它們的互操作性。
圖12 模塊化、可擴展的設計使得該系統支持實驗室測試和移動測試

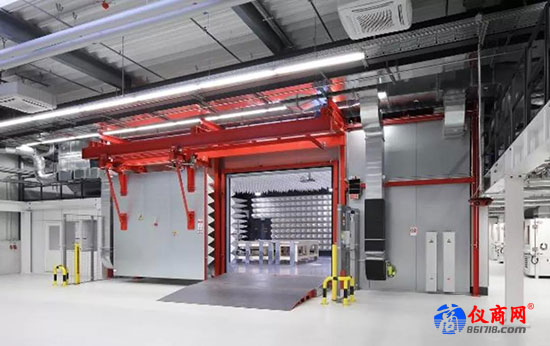

此外，由于該系統采用了模塊化的可升級結構，因此還可以進行擴展?？梢詫DS用作移動解決方案執行外場分析任務，也可以在實驗室里執行非常全面的測試程序。剛才是對系統靈活性的介紹。如圖片中所示，可以觀察到背景中的 EMC 暗室和暗室外的巨大電源。進入暗室的功率高達幾兆瓦，這樣允許研發人員在對EV電動車充電時進行測試，從而在不使用充電樁的情況下來測量 EMC 特性。充電樁無需在 EMC 暗室內放置。反過來操作也可以。可以使用 CDS 和電子負載來仿真暗室外的汽車。在暗室內部，會使用充電樁來觀察系統充電時充電樁的 EMC 特性。同樣地，將能夠?qū)υ骷鹨贿M(jìn)行測試。這對于測試用例來說非常實用也非常有吸引力。

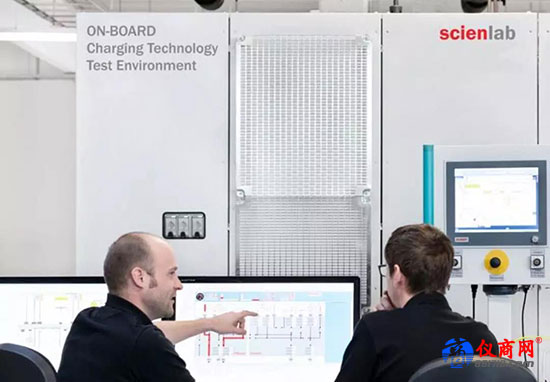

圖13 實際部署的CDS測試系統，支持對EV電動車充電時進行測試
還可以看到前面講過的車載充電器測試。左邊可以看到中間環節監聽的情況。后面是充電樁?？梢钥吹狡?chē)。在 CDS 之間，只需觀察充電樁與汽車之間的通信。
