電子產品日益復雜，市場對示波器的帶寬和準確性提出更高要求。這不是購買一臺高檔示波器就能解決的問題，還需搭配適合的探頭和正確的測試方法。本文從探頭的原理出發，講述如何正確選擇和使用探頭。

認識示波器探頭

被測信號不可能直接接入到示波器中，這就需要一個設備為測試點與示波器之間建立電氣連接。根據需求不同，這個設備可以是一個導線，也可能是較為復雜的電路。這個負責勾連測試點與示波器的設備就是示波器探頭。所以示波器探頭至關重要，沒有探頭示波器將無法進行測量。

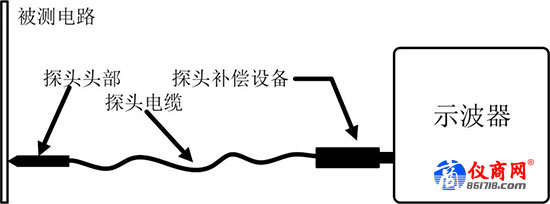

圖1

上圖為示波器探頭測量時的示意圖，從上圖可知，示波器一般具有三個典型的部分，探頭頭部、探頭電纜和探頭補償設備。其中探頭頭部的作用是與測試點直接接觸，從而與被測系統產生電氣連接，最終獲取到需要測量的信號。探頭電纜的作用則是使示波器和探頭頭部彼此不互相干涉，可以做到在不移動示波器的前提下，隨意移動探頭頭部，使之可以方便的與測試點接觸。最后的探頭補償設備，主要是為了盡量消除探頭電纜帶來的負面影響，從一定程度上保持探頭的測量準確性。

由探頭的基本結構可知，探頭是不可能被看為一個透明的設備，一定會有很多性能上的限制，比如探頭電纜和補償設備決定了探頭的帶寬，又比如探頭中的器件尺寸也決定了探頭的輸入電壓。所以探頭會有一些基本的參數。在此歸納一下：

1、衰減系數

衰減系數，是所有探頭都會有的一個參數，指的是探頭使信號幅度下降的程度。某些探頭可能會有可選擇的衰減系數。典型的衰減系數有1×、10×和100×。1×探頭表示不會對信號進行衰減。10×則表示信號會被衰減10倍再輸入示波器。1×、10×這些名稱的由來，是因?yàn)橹暗氖静ㄆ鳑]有自動識別探頭衰減系數和自動調節的能力，所以需要通過1×、10×這些名稱來提醒測試者記得要把測量出來的結果乘以相應的倍數。

2、帶寬

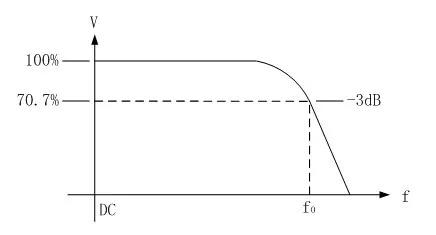

帶寬也同樣是一個探頭必備的參數，指的是探頭導致信號衰減-3dB情況下的頻率點。如下圖所示：

圖2

如100MHz探頭就有100MHz帶寬，500MHz探頭就有500MHz帶寬。一些探頭，還會有一個低頻的帶寬頻率，比如一些AC探頭，不能傳遞DC信號，它在低頻段會有一個帶寬參數。值得一提的是，帶寬指的是-3dB的頻譜，此時信號被測量出的幅度只有真實信號的70.7%，所以測量者需要考慮對這個結果是否可以被接受，否則就需要使用更高帶寬的探頭。

3、上升時間

帶寬指的是對單一正弦波的測量，如果需要測量的是方波，則需要考慮探頭的上升時間，該參數是探頭在階躍信號激勵的輸入下，輸出信號從10%上升至90%所需的時間。這個參數實際上是用來進行評估誤差范圍的。比如被測試方波信號的上升沿的上升時間為10ns，則經過一個上升時間為3.5ns的探頭，最終輸出的上升時間就大致為：

上升時間退化了5.9%。

如果此時改用0.7ns的探頭，則輸出的上升時間為：

上升時間僅僅退化了0.24%。所以測量時，就需要盡量選擇上升時間遠小于被測信號上升時間的探頭，一般需要3~5倍。

4、最大輸入電壓

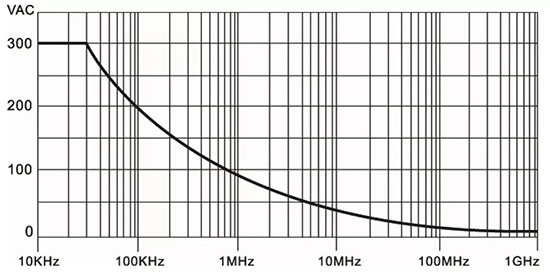

最大輸入電壓是指探頭可以輸入的最大額定值的電壓。最大輸入電壓取決于探頭機身和探頭內部器件的額定擊穿電壓。一般該項會通過一些安規規范來給出，而不是給出單一的電壓，比如一般10×的無源探頭的最大輸入電壓為300VRMS CAT Ⅱ。其中CAT Ⅱ 指的是一類測試場景，300VRMS CAT Ⅱ指的是在這類測試場景下可以測量的最大電壓。而且這個電壓并不是一個恒定值。而是會隨著頻率的變化而變化。一般探頭會給出自己的電壓額定曲線，如下圖所示：

圖3

5、輸入電容

輸入電容就是從探頭的探頭頭部端測量出的電容。對于有源探頭，該電容包括探頭探針的寄生電容和探頭內部電路中的電容。對于一些無源探頭，還要包括探頭電纜的寄生電容和示波器本身的電容。該電容值越小，一般說明探頭可測量的頻率越高。

6、輸入電阻
