測量表顯示平均功率約為19瓦，該值符合我們對該風扇在低功率運行設置下的期望。在我們的計算中有一個小錯誤，雖然我們已經平均了50毫秒周期的功率，但這不是20毫秒周期時間的整數倍。我們可以通過在示波器界面上設置兩個相距20 ms或40 ms的標尺從而將測量限制在它們之間的方式來提高精度。

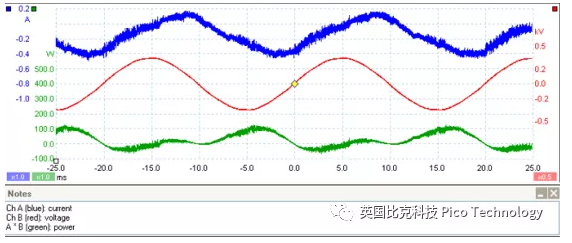

圖5: 隨著時間變化的瞬態功率曲線

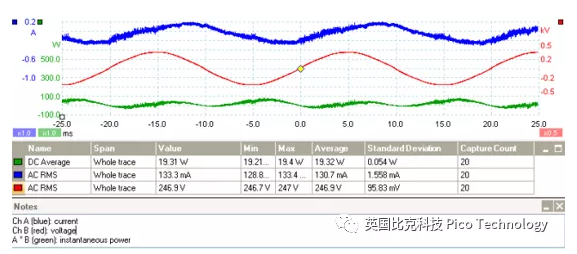

圖6: 測量表中顯示平均功率約為 19 W

計算功率因數

表中的第二行和第三行顯示均方根（RMS）電流和均方根（RMS）電壓。我們現在有足夠的信息來計算功率因數（pf），其定義如下：

pf = PR /PA

其中PR是有功功率，PA是視在功率，兩者都是在主電源波形的一個周期內的平均值。

PR = 19.32 W

視在功率PA很容易計算。它被定義為電流有效值（RMS）和電壓有效值（RMS）的乘積，我們在表的第二和第三行中已經測得了電流有效值和電壓有效值，所以：

PA = 0.1307 A x246.9 V ≈ 32.27 W

因此功率因數為：

pf ≈ 19.32 W /32.27 W ≈ 0.60

功率因數總是在0到1的范圍內，0表示純感性或電容性負載，1表示純電阻性負載，因此0.60與我們對小型交流電機的期望值差不多。

結論

我們已經了解了PicoScope是如何使用來自于PicoTechnology所提供的或在大多數電氣實驗室都會看到的基本設備來查看電源波形的。因為軟件中集成有測量和計算功能，便于計算有功功率和視在功率以及功率因數。功率因數值可用于產品的合格性預審測試，并可使您避免因功率因數較低的設備而產生的過多電費。
