市面上的蓄電池種類規格眾多，應用的行業也不盡相同，沒有統一的維護標準，導致很多工程師并不知道如何根據手中的內阻數據判斷蓄電池的好壞，今天的【蓄電池維護第四彈】，小福將教大家利用內阻測試結果，輕松搞定蓄電池維護。

蓄電池內阻升高要當心！

如果將一組蓄電池比作木桶，每節蓄電池比作組成木桶的木板，當單節蓄電池內阻升高導致劣化時，就相當于某一節木板變短，此時，整組電池（木桶）的容量將被拉低。

單節電池劣化對整組電池的影響

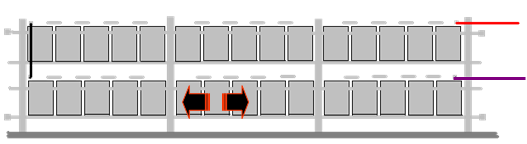

劣化擴散

內阻差異造成分壓不均，當用整組電壓控制充放電時可能造成過充過放

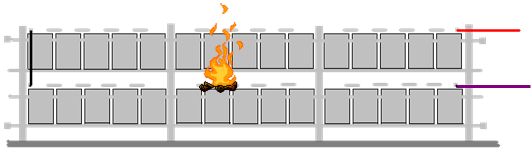

局部過熱

高內阻形成局部的高紋波，造成局部過熱。

嚴重情況下，在大電流放電時起火爆炸。

測試前

建立內阻基線

蓄電池的劣化判斷都需要有參考值，因此在測量前建立基線非常有必要。

越來越多的電池廠商開始在電池產品說明書上提供內阻參考值，可以將此參考值作為基線；

如果無從查詢官方的內阻參考值，可在初次安裝時記錄內阻并作為基線；

測試中

設置閾值，快速發現問題電池

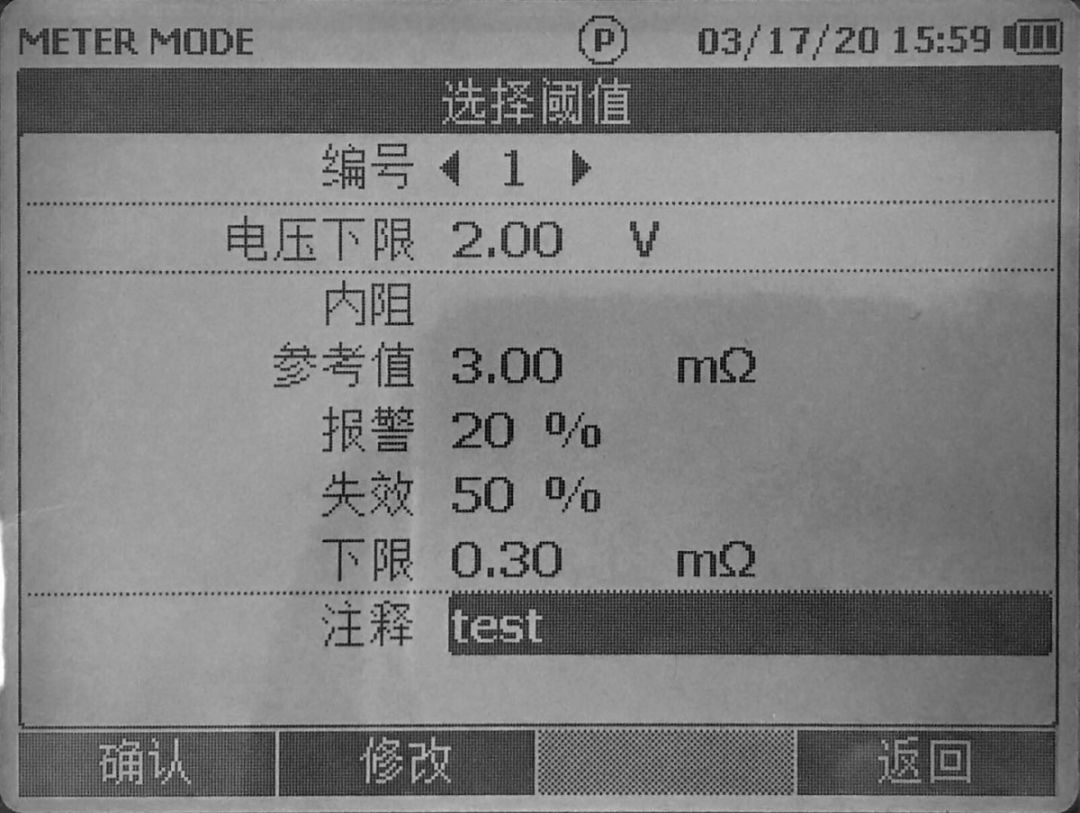

BT500系列閾值設置界面

“相對基線上升30%告警，50%劣化，100%必須更換”——美國電氣和電子工程師協會IEEE 推薦

Fluke500 系列內置了 10 組可編輯的閾值，用戶可以輸入內阻參考值來和測試值進行比較。每次測量結束后，主機都會通過不同的蜂鳴聲來提示比較結果，而BT520和521的交互式手柄則會通過語音和三色LED燈來提示比較結果（通過、報警、失效），用戶無需繁瑣計算，即可在測試中更快發現劣化電池。

測試后

數據管理&趨勢分析

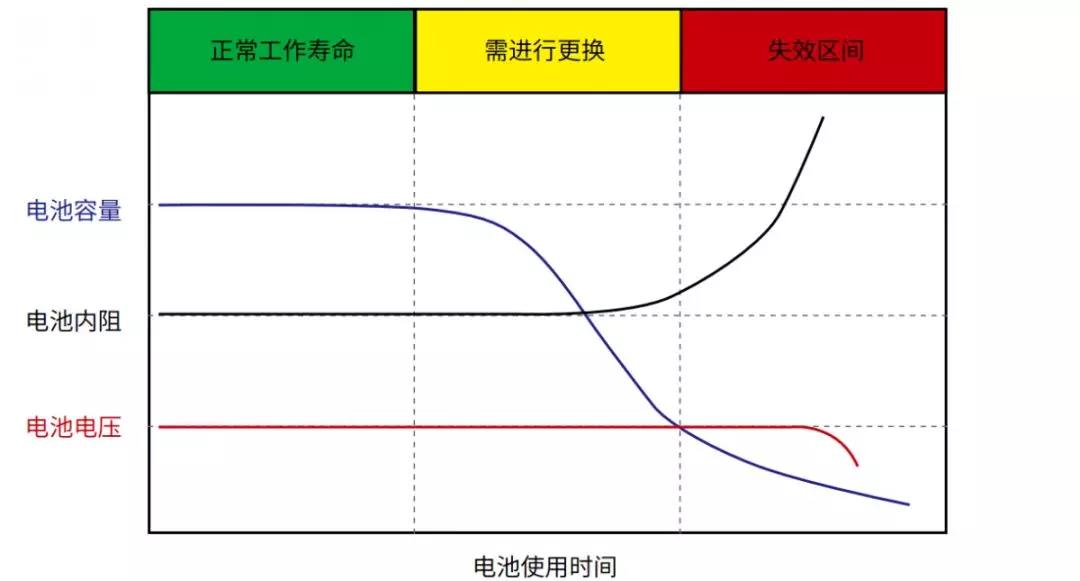

從上圖可以看出，內阻測試的關鍵是趨勢判斷，單次的測試值不足以發現電池的隱藏缺陷。所以測試后的數據管理和趨勢分析是蓄電池維護的關鍵。

Fluke 500 的 PC 軟件提供了強大的趨勢分析能力。所有數據都可以通過檔案來靈活管理，從而實現簡單的橫向比較（柱狀圖）和縱向比較（趨勢圖），用戶可以直觀快速地了解內阻隨時間的變化，及整組電池中某節電池的劣化。

整組電池內阻分析

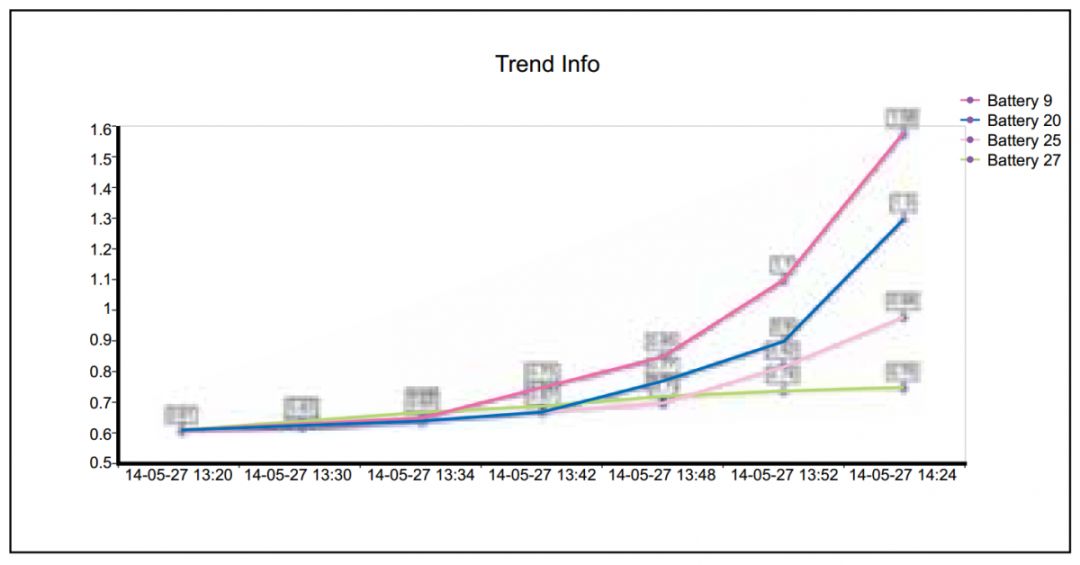

單節電池趨勢分析

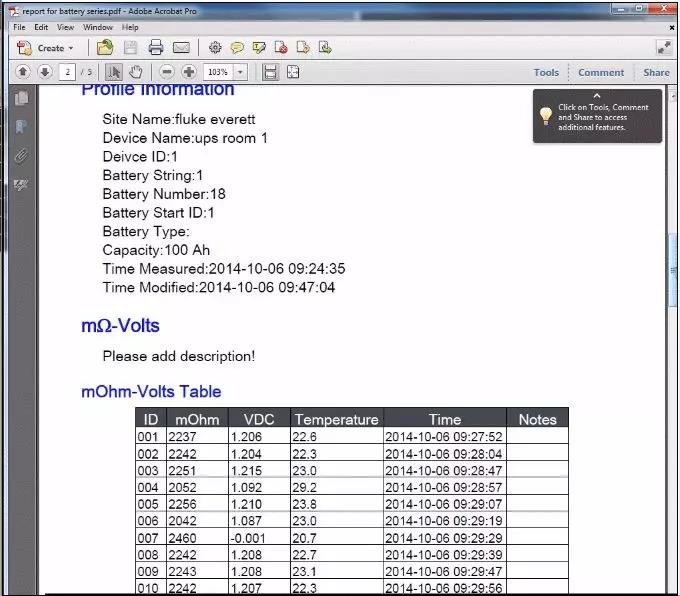

同時，利用PC軟件還可以生成全面的檢測報告：
