我們通過外接功放能夠提高信號發生器的最大輸出電平，那么外接一個衰減器，是不是能擴展信號發生器的最小輸出電平呢？答案是否定的。通常一個射頻信號發生器的最小輸出電平是由這個產品的硬件結構決定的，設計方案決定了它的噪聲水平，它能夠輸出的最小信號一般要高于這個噪聲電平3~5dBm左右。在信號發生器輸出小信號的時候，外接一個衰減器，由于衰減器只會對有效信號進行衰減，而對儀器的本底噪聲不會有任何影響，這樣會使小信號低于機器的底噪，從而無法得到檢測。

5、通過外接衰減器改善射頻信號發生器的匹配

信號發生器的測量不確定度，是指由于信號發生器的輸出阻抗不是理想的50Ω，使得輸出信號進入理想負載后，有一部分會被反射回去，而信號發生器又不能完全吸收這部分反射信號，其中部分反射信號會再次輸出到負載，這種來回反射會改變被測器件的有效輸入電平，從而導致測量的不確定性。每一個信號發生器都會有一個關鍵指標VSWR，是專門用于度量它的測量不確定度的。

改善射頻信號發生器測量不確定度的一個簡單有效方法，就是在信號發生器輸出端外接一個匹配良好的固定衰減器，如圖5所示。

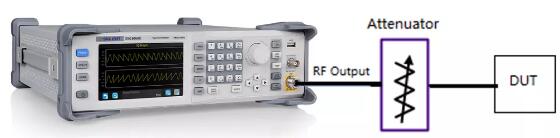

圖5  通過外接衰減器提高測量不確定度

當我們對某個指標有較高要求，而手上的信號發生器達不到的時候，可以使用以上的幾種方法作為臨時的解決方案。但是這些方法，均需要增加一些額外的成本，并且會使整個測試系統變得更加復雜，所以在運用的時候，需要進行綜合考慮，確保既能夠達到我們的測試目的，又不引入新的誤差。（來源：“鼎陽硬件設計與測試智庫”微信號（SiglentThinkTank））
