噪聲是包括電源在內的測試系統中多余卻無法避免的問題。一部分的噪聲總是由電源（除了電池是低噪聲的電源）產生或者傳播的。然而外部噪聲對電源的輸出品質有著較大的影響。所以，電源噪聲需要足夠低，以免干擾相鄰設備或測試結果。

本系列推文主要會介紹如何減輕測試系統中的電源噪聲。在之前的兩期內容中主要為大家介紹了一下DC/DC轉換器測試系統與測量系統中的電源噪聲。而本期內容作為這個系列的最后一篇推文，會為大家講解一下射頻放大器測試系統中的電源噪聲。

射頻放大器測試系統中的電源噪聲

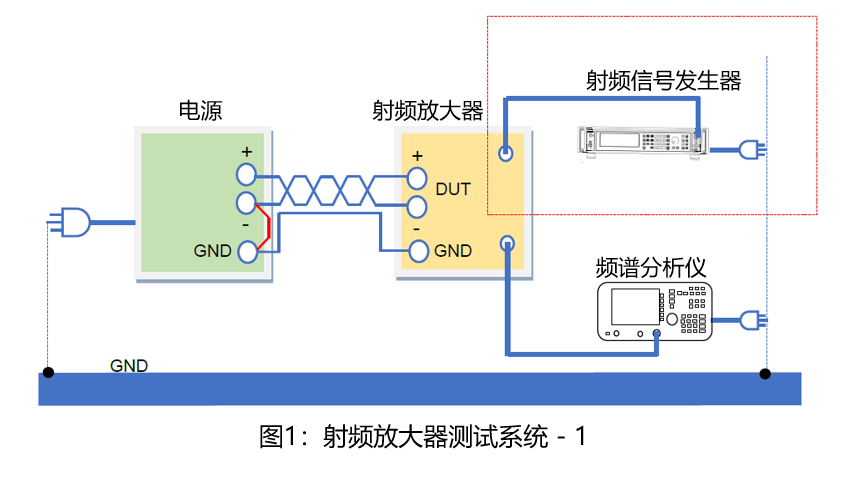

下圖1顯示為噪聲控制測試系統，DUT為射頻放大器。來自射頻信號發生器的射頻信號由射頻放大器進行放大。射頻放大器的輸出由頻分析儀進行測量。射頻放大器為小信號調諧放大器，可放大射頻下的小信號。射頻放大器的機箱位于GND電位。因此，由共模噪聲引起的外部磁通應該遠離射頻放大器測量。磁通量可在電源的輸出周圍產生，也可從機箱或電源線產生。

接下來就讓我們一起去看看外部磁通量是如何影響射頻放大器測量以及如何處理噪聲的吧！

為何外部磁通量會影響射頻信號

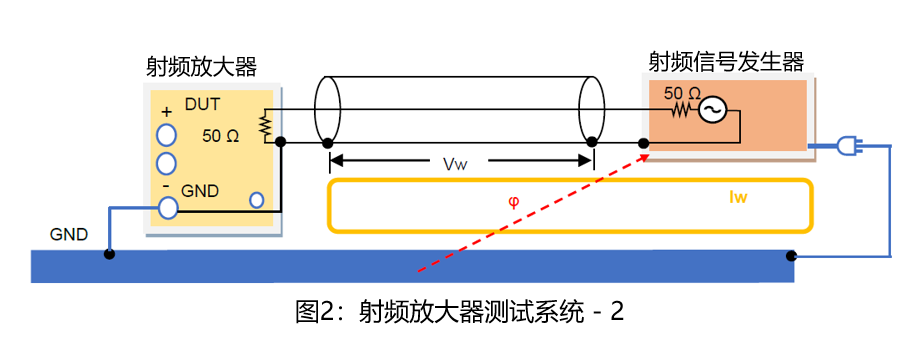

下圖2顯示了射頻信號發生器輸出連接器通過同軸電纜連接至射頻放大器輸入端口。在該系統中，接地回路顯示明顯，所以如果由共模噪聲引起的外部磁通通過該回路，那么噪聲電流(Iw)將會流經同軸電纜的外導體。因此產生了噪聲電壓(Vw)。Vw是通過射頻放大器的輸入端口被添加至射頻信號發生器(RF SG)。射頻同軸電纜在其中心導體處的總阻抗為100Ω。當外部磁通通過這個回路時，電流不會流經具有高阻抗的中心導體，所以噪聲電流(Iw)只流經同軸電纜的外導體。這些不平衡的電流導致噪聲電壓加至了射頻信號。

如何減少共模噪聲

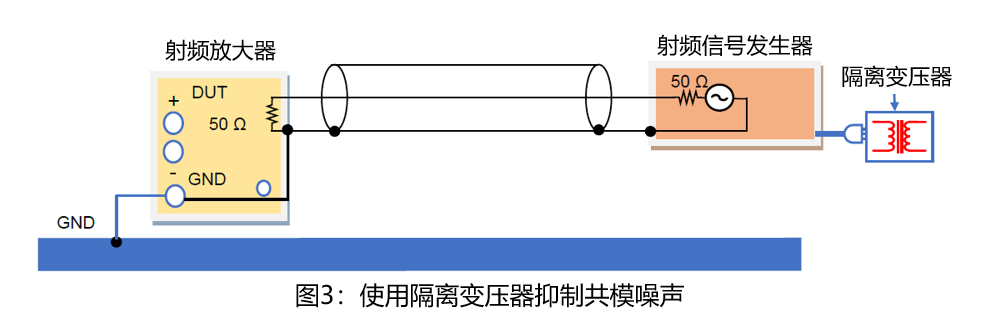

上述的噪聲問題是由接地回路所引起的。為了解決這個問題，可如下圖3所示，通過放置一個隔離變壓器來斷開接地回路。

另一種解決方案就是將同軸電纜纏繞在環形鐵芯上，從而阻止電流流過同軸電纜的外導體。
