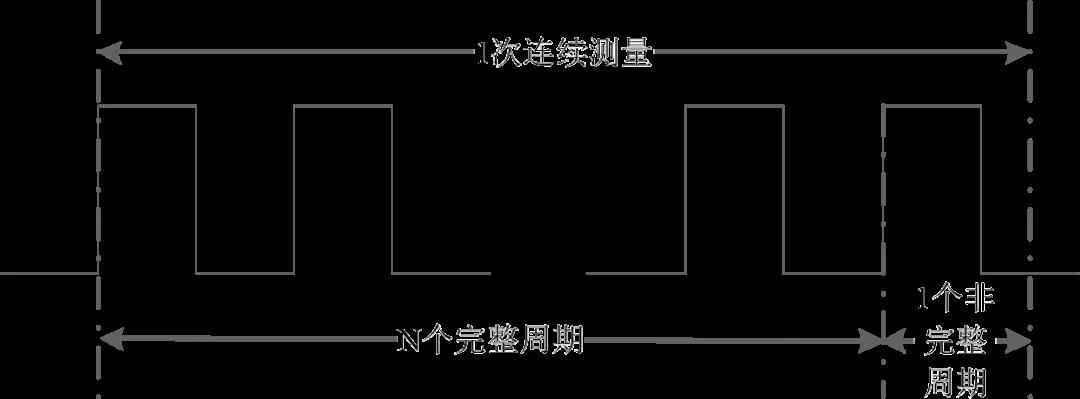

在功率測量時，工程師們期望功率計能夠變得更小，且通過更簡單的操作獲得更準確的測試結果，尤其是在測試空間、時間有限的外場條件下，這種需求更加迫切。在功率測量中，周期性脈沖串信號的平均功率是最常見的測量參數之一。該參數的獲取通?？梢圆捎脙煞N測量方法，一是通過在多個周期內對信號的功率進行采集并取平均的方式實現，如圖1所示。這種情況下，一次連續測量的過程中包含N個完整周期和1個非完整周期，當N較小時，測得的平均功率會因為非完整周期的存在而變得不準確，而為了獲得較大的N，又需要較長的測量時間。第二種方法是通過觸發釋抑+測量門的方式完成：根據周期性脈沖串信號的特征，設置合適的觸發釋抑時間和測量門的起始位置、長度，然后讀取測量門內的平均功率。這種方法要求測量必須穩定觸發，而且操作相對復雜。
圖1

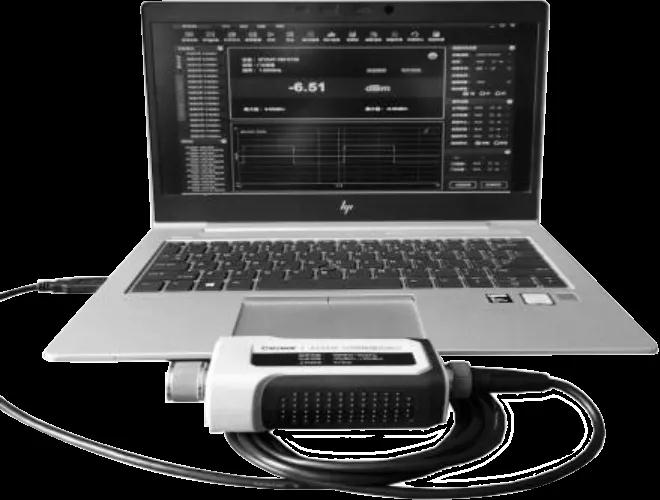

針對上述問題，中電科儀器儀表有限公司推出的標準USB接口功率計87234系列USB峰值/平均功率計，使用孔徑的測量方式，通過簡單的設置即可快速準確地完成對周期性脈沖串信號平均功率的測量。產品以單探頭的結構形式，采用采算一體化的設計方式，即插即用，只需要接入加載了配套上位機軟件的電腦即可完成對各種參數的獲取，可以很好地滿足外場測試的需求。
圖2
下面以87234系列USB峰值/平均功率計測量周期性脈沖信號串信號平均功率為例，說明孔徑功能相對觸發釋抑+測量門方式的簡單靈活性。通過信號源輸出如下周期性脈沖串信號：載波為1GHz，7個脈沖串，脈沖寬度分別為10μs、15μs、20μs、25μs、30μs、35μs、40μs，每個脈沖的周期為50μs，頂部功率為0dBm。

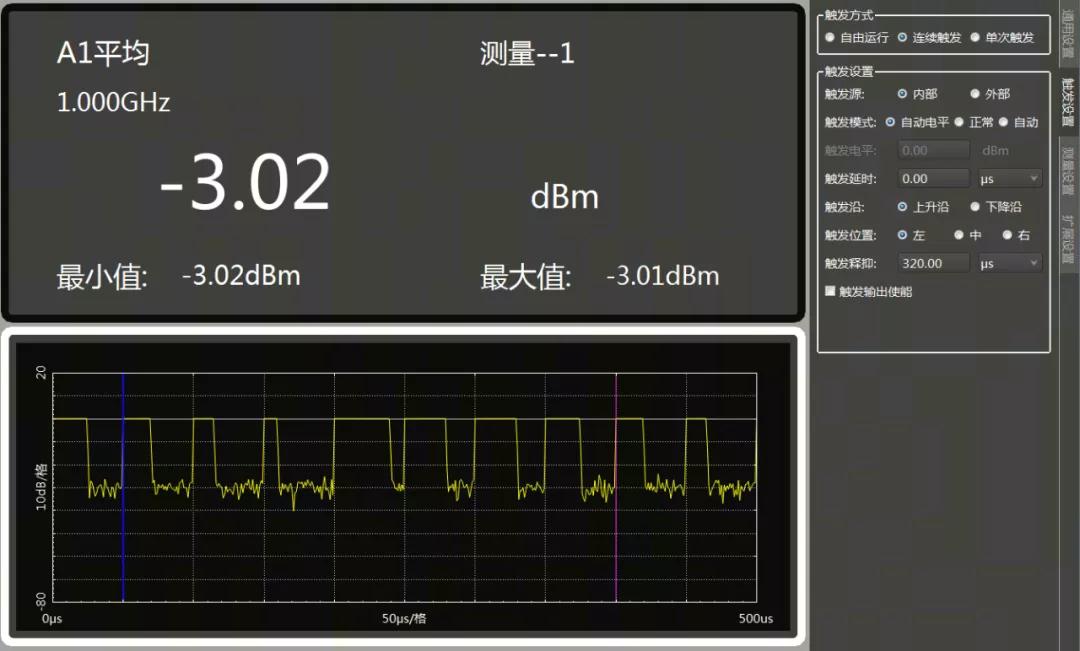

（一）使用觸發釋抑+測量門，見圖3：
1、觸發方式→連續觸發，觸發源→內部，觸發模式→自動電平；
2、水平刻度→50μs/格
3、觸發釋抑→320μs（50μs×7-50μs＜設置值＜50μs×7）；
4、測量門1起始→50μs，門1長度→350μs；
5、讀取平均功率為-3.02dBm。
圖3

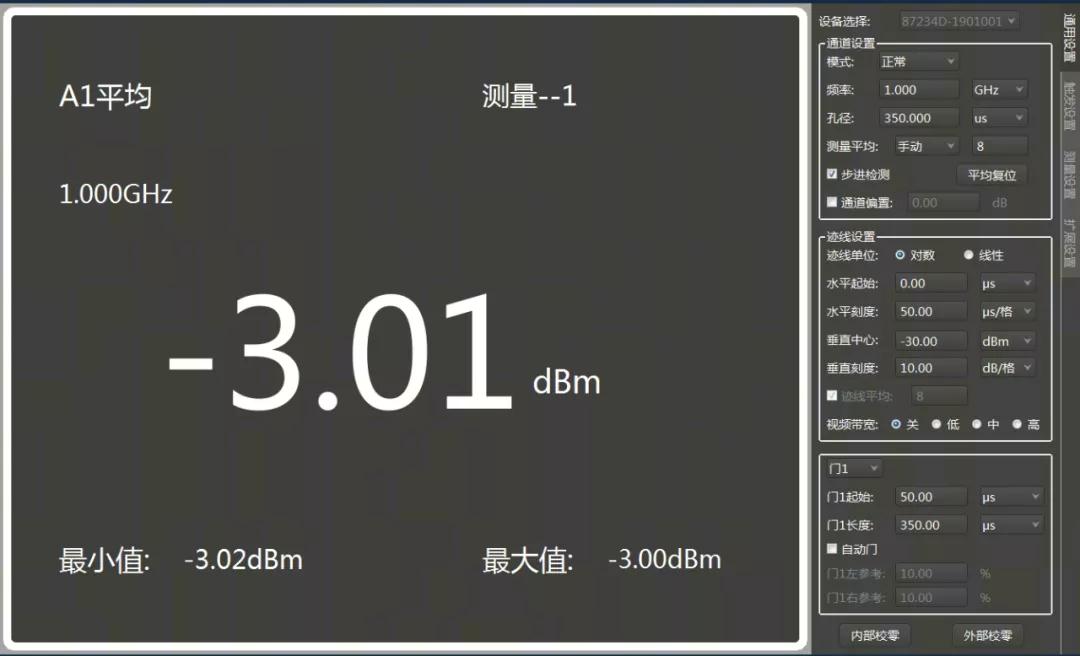

（二）使用孔徑功能，見圖4：
1、觸發方式→自由運行；
2、通道設置：模式→正常，孔徑→350μs，測量平均→手動8次；
3、結果獲取：通過軟面板讀取測量值-3.01dBm。
圖4
通過對比可以看出，相對于使用觸發釋抑+測量門的測量方式，孔徑功能不需要關心測量是否穩定觸發，也不需要進行觸發釋抑和門的設置，只需要將孔徑設置為周期性脈沖串信號的周期即可得到穩定準確的平均功率。
