問：AC/DC和DC/DC轉換器廣泛應用在各行各業，比如手機、數碼相機、UPS電源內部、電動汽車等等。對于生產廠商來說，轉換器的性能、安全、轉換效率都是決勝市場的重要因素。所以從研發到生產每一步都需要去測試， 直流負載就是這些測試中必不可少的工具，不但可測試產品的正常工作電壓、電流及功率外，還可以輕易的測試產品在臨介值狀態、動態變化及反應時間等等。但是工程師在使用負載測試產品的保護功能時，會發現有時候無法正常使用負載，這又是什么原因造成的呢?
答：今天我們就使用ITECH近期升級的一款高性能電子負載產品，IT8700P多路輸入可編程直流電子負載來進行測試一個DC/DC組件，實際測試解密一下。IT8700P為高性能可編程多路電子負載IT8700的升級版本，保持了原有的25KHZ的較高動態測試速度，并且具備多個可選模塊以及功能強大的主控機箱，并為了一進步滿足不同客戶的測試需求，可選配前置端子接線功能，并且對斜率速度，DAC 輸出速度，CV 環路速度進行了一系列優化升級，能更好的滿足測試需求。
解密測試

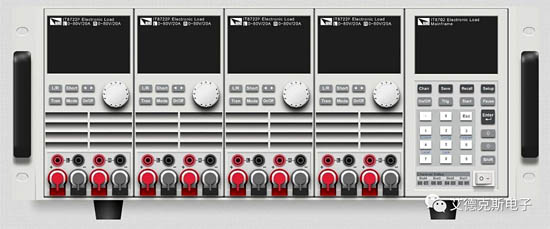

IT8732P（80V/60A/400W）+IT8702P（主控單元）
◆測試背景
DC/DC組件正常工作輸出電壓為5V/1A。在電流上升超過2.8A時，產品會進入OCP的保護模式，直到異常狀況排除后才會再回到正常工作模式。
◆測試問題1
1、Von設定為0.1V, latch設為off。
2、IT8732P設定為1A CC mode 拉載，待測物正常工作，輸出5V/1A。
3、拉載電流增加到3A，待測物應該進入OCP保護模式。但此時卻處于振蕩的狀態，電壓值由0V ~ 4.8V 振蕩。此時如果再將IT8732P的拉載電流降為1A，待測物則處于正常工作模式5V, 1A。
問題解密
造成振蕩原因是因?yàn)榇郎y(cè)物在進入OCP后的電壓相互拉扯的結果。Von設定為0.1V, latch設為off。當待測物進入OCP后，電壓值低于0.1V時，負載也會泄載，拉載電流下降，待測物測到電流低于其設定值后即恢復正常，電壓回升后，負載又會進行拉載，此時又造成待測物進入OCP保護，如此循環就會造成振蕩現象。所以此時我們只要把Von設定為0.001V時，此現象就不再發生，當然這也是和待測物設計特性有相關。
◆測試問題2
1、Von設定為0.001V, latch設為off。
2、IT8732P設定為1A CC mode 拉載，待測物正常工作，輸出5V/1A。拉載電流增加到3A，待測物進入OCP保護模式。
3、拉載電流回到1A，待測物沒有恢復成工作模式5V/1A。必須要先把IT8732P泄載切到OFF后，再加載切為ON時，待測物才會再處于正常的工作模式。
問題解密
待測物在進入OCP后的電壓值約為0.017V，電流值約為0.81A。而IT8732P的最小工作電壓為0.15V at 6A，相當于0.025V at 1A。所以當拉載電流由3A回到1A時，由于待測物電壓值尚在0.017V低于0.025V，加上待測物本身設計OCP釋放的關系，導致Load回到1A時，待測物仍無法正常工作，必須滿足拉載電流低于0.8A及大于load最小工作電壓，待測物才能恢復正常工作。
◆測試問題3
1、Von設定為0.001V, latch設為off。
2、待測物正常工作5V/1A時，執行Short功能，電壓降至約0V。
3、當Short功能OFF時，負載設定值恢復，待測物電壓并未回到5V。必須把IT8732P泄載切到OFF后，再加載切為ON時，待測物才會再處于正常的工作模式。
問題解密
執行SHORT功能后，待測物約為0.017V/0.81A。在SHORT功能OFF時，應該是要恢復回5V/1A，但當SHORT功能恢復時，即回到設定值的1A拉載，其值仍高于0.81A，故待測物仍處于未釋放的狀態，所以 SHORT功能OFF時，其值仍為電壓0.017V，電流0.81A。當load泄載后，待測物才能恢復正常。
從以上的測試我們可以看到，不同的待測物由于其不同的設計特性，在進入保護后其電壓值與電流值的關系與負載的性能會有些許沖突，導致測試時發生異常。所以我們?cè)跍y(cè)試時要了解待測物與測試儀器本身的規格、特性與限制，才能避免造成誤判，發揮測試儀器的最大效用。比如以上案例，我們只需在待測物進入OCP后，先將IT8732P的拉載電流降到0.8A以下，使得待測物釋放后再進行下一個測試程序，即可完成測試。
