1800年，英國天文學家弗里德里希?威廉?赫歇爾第一次發現了紅外輻射的存在。但肉眼是無法觀測紅外輻射（IR）的，因此我們需要特定的儀器才能隨時發現它！紅外熱像儀，就可將紅外輻射轉化為可見光圖像，描繪被測物體或場景的溫度變化。那么，紅外熱像儀是如何工作的呢？

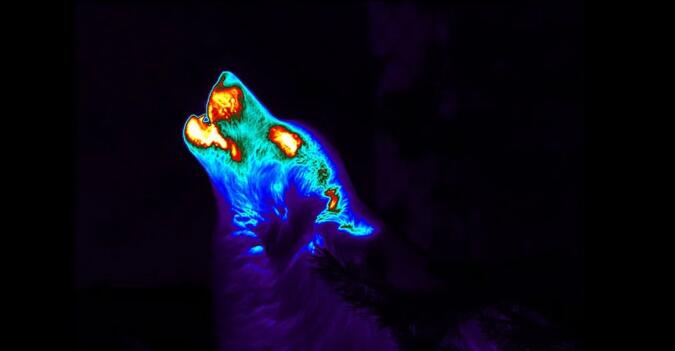

紅外世界中的狼嚎

紅外熱像儀的構成

紅外熱成像是一種可將紅外圖像轉換為熱輻射圖像的技術，該技術可從圖像中讀取溫度值。因此，熱輻射圖像中的各個像素實際上都是一個溫度測量點，可實現對物體表面溫度的非接觸式測量。

紅外熱像儀的構造類似于一臺數碼攝像機。主要組件包括一個將紅外輻射對準探測器的鏡頭，以及用于處理并顯示熱信號和熱圖像的軟件和電子設備。

紅外線是怎樣被捕捉

與可見光相機相比，紅外熱像儀的分辨率較低，因?yàn)闊崽綔y(cè)器需要感應波長比可見光大得多的能量，這要求每個傳感元件明顯更大。因此，與同樣機械尺寸的可見光相機相比，熱像儀的分辨率要低得多（像素更少）。選擇一臺紅外熱像儀時需要考慮的重要參數包括分辨率、范圍（測溫范圍/量程）、視場角、調焦（焦距）、熱靈敏度和波長范圍等。

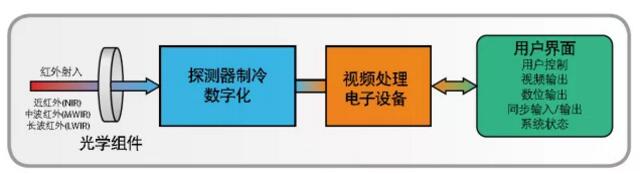

熱像儀的工作原理

紅外熱像儀工作原理：某個物體發出的紅外能量通過光學鏡頭聚焦在紅外探測器上，探測器向傳感器電子元件發送信息，進行圖像處理，電子元件將探測器發來的數據轉譯成可在取景器或標準視頻監視器或LCD顯示屏上查看的圖像。

捕捉紅外波，而不是可見光

首先必須清楚的是，紅外熱像儀的工作原理不同于普通相機。普通的可見光照相機與人眼的基本工作原理相同：可見光能量撞擊到某物，反射回來，探測器接收到反射的光，然后將其轉變成圖像。

熱像儀利用熱而不是可見光產生圖像。熱量（又稱紅外能或熱能）和光都是電磁波譜的組成部分，但是能檢測可見光的相機無法檢測熱能，反之亦然。熱像儀捕捉紅外能，并通過數字或模式視頻輸出的數據生成圖像。

紅外熱像儀幾乎能檢測所有事物

紅外熱像儀感應到的熱量能被十分精確地測量，因而紅外熱像儀用途廣泛。比如FLIR紅外熱像儀能檢測到細微的熱量差異，甚至精確至0.01℃，將溫差以灰度或不同的調色板顯示。

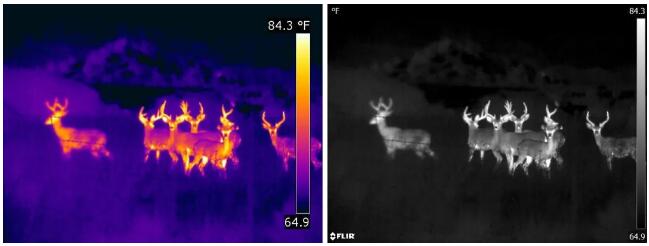

同一張圖像中的分別以鐵虹和白熱調色板顯示不同的溫度

我們?cè)谌粘Ｉ钪杏龅降囊磺惺挛?，即使是冰也?huì)釋放出熱量。物體越熱，其紅外輻射就越多。這種輻射的熱能稱之為“熱信號”。如果兩個緊挨著的物體擁有細微的熱信號差異，它們?cè)跓醾鞲衅飨乱矔?huì)十分清晰地顯示出來，無論照明條件如何。這使得熱像儀能夠在完全黑暗或煙霧彌漫的環境中進行檢測。

熱像儀能夠檢測到許多肉眼無法看到或普通相機檢測不到的事物，但是可能會被一些意想不到的材料阻擋。

紅外熱像儀的用途

紅外熱像儀的潛在用途幾乎是無窮無盡的。熱像儀最初專為監視和軍事行動而研發，如今已廣泛應用到生活中的各行各業。

作為熱成像技術領域的先驅，F(xiàn)LIR成立于1978年，最初主要經營車載能源審計紅外成像系統業務。如今，F(xiàn)LIR先進的系統與組件已廣泛應用于豐富多彩的熱成像、態勢感知與安防領域，包括：建筑檢測（水分、隔熱、屋頂?shù)龋?、消防、無人駕駛車輛和自動制動、體表溫度篩查、工業檢測、科研等。
