故障現象

一輛2007款?yuàn)W迪A4車，搭載BKB發動機，累計行駛里程約為23萬km。車主反映，該車曾因機油消耗量過大，在其他修理廠大修過發動機，而大修后出現發 動機故障燈異常點亮的故障，為此進行過多次返修，但故障始終未能排除，于是將車開至我廠進行檢修。

故障診斷

接車后試車，起動發動機，發動機故障燈異常點亮，發動機運轉無明顯異常。用故障檢測儀檢測，發現發動機控制單元內存儲了多個故障代碼；記錄并清除故 障代碼，故障代碼可以清除，且發動機故障燈熄滅，但發動機運轉約10s后，故障再現，此時存儲的故障代碼為“P1340凸輪軸位置/曲軸位置傳感器：分配不正確”。分析故障代碼P1340的含義，認為凸輪軸位置傳感器和曲軸位置傳感器檢測到的信號不匹配，以致發動機控制單元認為曲軸和凸輪軸的位置關系錯誤。

觀察該車發動機配氣正時的驅動方式，在發動機前端由曲軸齒形帶輪通過正時傳動帶驅動排氣凸輪軸正時齒輪，在發動機后端由排氣凸輪軸通過正時鏈條驅動進氣凸輪軸，并且在鏈條處配備了可變配氣正時（VVT）調整機構。

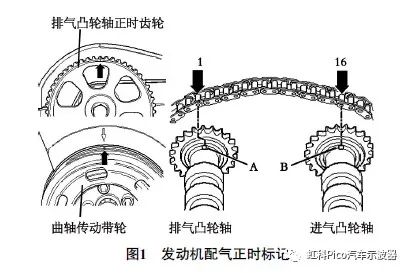

查看維修手冊，得知該車發動機配氣正時標記如圖1所示，校正配氣正時的步驟如下。

（1）通過正時傳動帶輪緊固螺栓旋轉曲軸，使曲軸傳動帶輪的標記對準護罩上的標記，此時氣缸1的活塞位于上 止點位置。

（2）查看排氣凸輪軸正時齒輪標記，應對準氣缸蓋罩上的標記。

（3）拆下氣缸蓋罩，查看排氣凸輪軸上的切口A和進氣凸輪軸上的切口B之間的距離，應為正時鏈條上的16個滾子。

按照上述步驟校對該車發動機配氣正時，均正常。發動機控制單元通過曲軸位置傳感器監測曲軸位置，通過進氣凸輪軸位置傳感器監測進氣凸輪軸位置（該車無排氣凸輪軸位置傳感器），若曲軸位置和進氣凸輪軸位置的關系變化超出范圍，則會存儲故障代碼P1340。引起發動機控制單元存儲故障代碼P1340的原因，除了發動機配氣正時錯誤以外，可能的故障原因還有：曲軸位置傳感器或進氣凸輪軸位置傳感器信號錯誤，如信號盤、傳感器本身及其線路故障等；進氣凸輪軸扭轉；VVT調節錯誤。

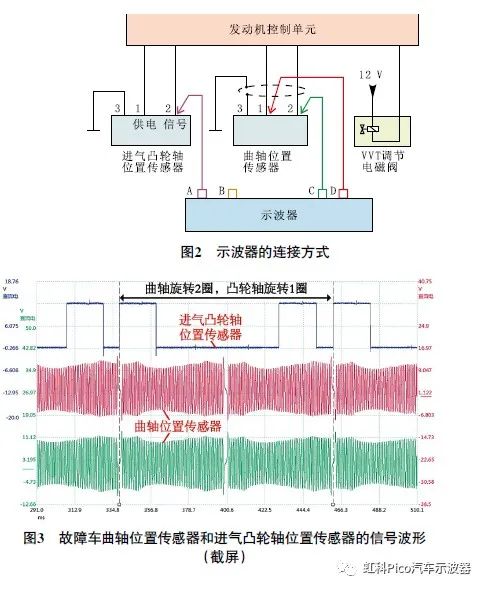

如圖2所示，將示波器A通道連接至進氣凸輪軸位置傳感器信號線，C通道和D通道連接至曲軸位置傳感器信號線，測得的波形如圖3 所示。

分析圖3可知，磁電式曲軸位置傳感器是一個頻率信號，隨著發動機轉速上升，信號電壓幅值升高且頻率增大（波形更密集）；曲軸信號盤為58+2齒的結構，每個齒對應6°曲軸轉角（360°/60=6°）；霍爾式進氣凸輪軸位置傳感器也是一個頻率信號，進氣凸輪軸信號盤上有2 個寬齒，且第2個寬齒的上升沿剛好對應曲軸的1 缸上止點標記，即對應曲軸信號盤上的2個缺齒處。這組波形究竟有沒有問題呢？由于發動機控制單元就是根據進氣凸輪軸位置傳感器信號和曲軸位置傳感器信號存儲故障代碼P1340的，所以這組波形肯定有問題，但由于缺乏標準波形作對比，且單個波形沒有明顯異常（由此可排除曲軸位置傳感器、進氣凸輪軸位置傳感器及其相關線路故障的可能），因此無法直接發現這組波形的異常點。

該車配備了VVT系統，決定先驗證VVT系統工作是否正常。正常情況下，發動機怠速時，進氣凸輪軸應處于“滯后”位置，進氣門晚開，避免在進氣行程吸入過多燃燒后的廢氣；中高負荷時，進氣凸輪軸應處于“提前”位置，進氣門早開，利用“諧波增壓”的進氣慣性提高進氣效率。原地空踩加速踏板，發現進氣凸輪軸位置傳感器信號波形相對曲軸位置傳感器信號波形的位置不變，懷疑發動機控制單元在存儲故障代碼P1340后，關閉了VVT調節功能。

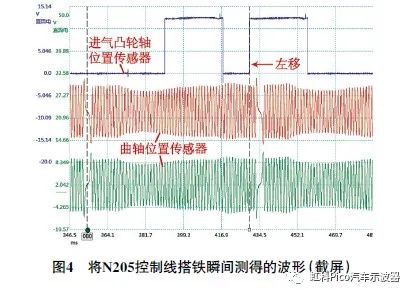

VVT調節電磁閥（N205）采用負控的方式，即發動機控制單元用占空比的形式控制N205的搭鐵，從而控制N205閥芯的位置，進而改變進氣凸輪軸的位置。起動發動機，人為將N205控制線搭鐵（注意：只能短時間搭鐵，否則N205內部線圈持續發熱，可能會損壞N205），測得的波形如圖4所示，觀察可知進氣凸輪軸信號盤第2個寬齒的上升沿對應的曲軸位置傳感器波形位置向左移動了約3.5個齒，大約21° 曲軸轉角，進氣凸輪軸進入“提前”狀態，和理論推導一 致，說明VVT系統工作正常。
