用戶在測試5G FR1介質濾波器、隔離器這類無源器件的S參數時，由于產品自身物理特性的限制，通常每個器件都需要調試。

測試挑戰

元器件生產調試時間長，需求很多VNA調試工位，測試成本長期居高不下

為了滿足批量生產的需求，用戶需要布置很多工位來調試這些器件的S參數指標。傳統的做法是在每個工位獨立配置一臺二端口VNA，這樣整個車間會需求大量的VNA，導致用戶的測試成本長期居高不下。如何進一步降低測試成本，成為用戶當前最大的挑戰。

傳統測試方案帶來大量的資源閑置

在調試這類無源器件時，通常只需觀測一個測量畫面下的曲線變化情況，與儀器相關的參數配置基本固定不變。而現代VNA測量功能非常強大，可以同時配置多組測量通道(Channel)和測量顯示界面（Diagram），各測量通道之間的切換速度非常之快，肉眼幾乎無法辨別。顯然，一臺VNA只對應一個DUT的傳統測試方案，會造成儀器測量資源大量閑置。為了提高儀器的使用效率，迫切需要對儀器資源進行復用。

羅德與施瓦茨推出新的解決方案

羅德與施瓦茨提供更具性價比的多端口方案，用于多個DUT同時測試

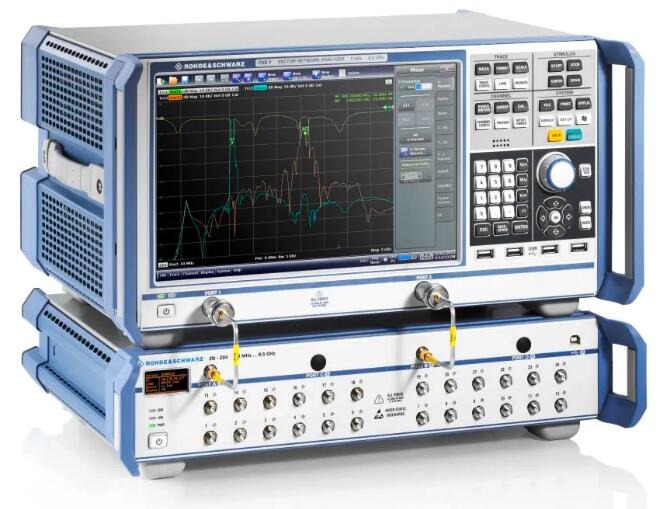

針對以上情況，為了進一步降低測試成本，羅德與施瓦茨提供了一種更具性價比的測試方案：基于R&S®ZNB矢量網絡分析儀和R&S®ZN-Z84開關矩陣的多端口擴展方案，該方案可對一臺R&S®ZNB主機進行多工位復用。

方案特點：

多端口同時測試

測試速度快，成本低

可多屏呈現且互不干擾

R&S®ZN-Z84即插即用，與主機連接方便

R&S®ZN-Z84采用固態開關，開關切換速度快

用戶界面友好，用戶無需對R&S®ZN-Z84進行額外操作

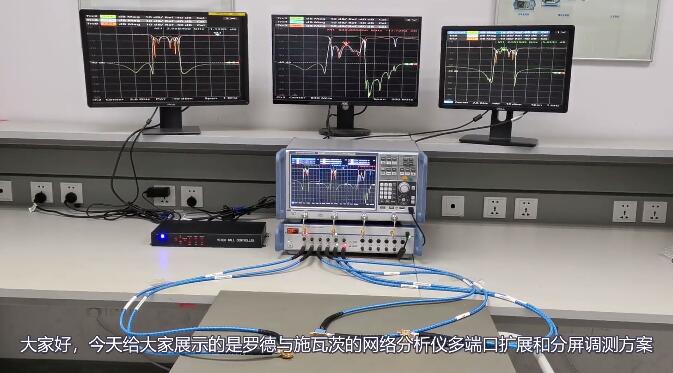

基于一臺二端口矢量網絡分析儀R&S®ZNB 和一臺二進六出開關矩陣R&S®ZN-Z84，可將測量端口擴展成六個。用戶可以將這六個測量端口劃分為3組二端口測試，同時在R&S®ZNB中創建三個Channel 并顯示成三個獨立的畫面， 每個Channel分別對應一個二端口DUT 測試（如Channel1對應Port1/Port2 ….  Channel3對應Port5/Port6）。借助外置的商用視頻切割器，將三個測試畫面切割并獨立輸出顯示，這樣每個測量工位只顯示自己DUT的測量畫面。

三個DUT通過共用一臺網絡分析儀，實現了獨立調試和獨立顯示、互不干擾，從而大大降低了產線成本。同時，測試速度和測試精度俱佳。

同理，如果開關矩陣配置為最大24個端口，用戶可以將24個端口劃分為12個二端口測試，最多同時調試12個二端口器件。
