在功率測量時，用戶在對功率計的使用往往存在一些特定的應用場景。對于現場用戶每次打開功率主機都需要手動重新配置參數，產生了重復的工作量，而對于程控用戶需要發送大量的程控命令，不僅需要查看程控編程手冊，還容易出現編程錯誤。

針對上述問題，中電科儀器儀表有限公司推出的2438系列微波功率計，采用“存儲/調用”功能可以存儲和調用功率計當前的參數狀態。當配置好功率測量所需參數后，通過“存儲/調用”的存儲功能將當前參數狀態存儲起來，之后每次打開功率主機通過“存儲/調用”的調用功能將之前配置好的參數狀態一鍵設置。對于現場用戶避免了重復的工作，對于程控用戶避免了復雜的編程過程。

下面以2438系列微波功率計通道A連接81702系列功率探頭，分別針對現場和程控用戶來舉例說明“存儲/調用”功能的有效性、便捷性。假設用戶在使用“門”功能對脈沖參數進行測量時有如下特定的應用場景：

測量1測量通道A門1平均功率，即信號脈沖功率；

測量2測量通道A門1峰值功率，即信號峰值功率；

測量3測量通道A門2平均功率，即信號脈沖平均功率；

測量4測量通道A門3平均功率減去門4平均功率的功率值，即信號脈沖跌落。

其中測量門示意見圖1：

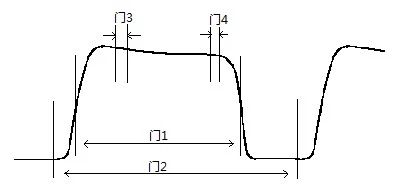

圖1 測量門示意

在實際參數配置時主機設置操作如下：

1）設置【通道】>[門設置]>[門編號]，分別設置門1、2、3、4的起始時間和長度；

2）設置【窗口】顯示出兩個測量窗口；

3）設置上窗口【顯示】>[顯示類型]，選擇雙數值；

4）設置下窗口【顯示】>[顯示類型]，選擇雙數值，此時屏幕一共顯示出4個測量窗口，稱之為測量1、2、3、4；

5）對測量1設置【測量】>[數據輸入]>[測量門]，選擇門1，[測量類型]選擇平均功率，[功率組合]選擇單獨；

6）對測量2設置【測量】>[數據輸入]>[測量門]，選擇門1，[測量類型]選擇峰值功率，[功率組合]選擇單獨；

7）對測量3設置【測量】>[數據輸入]>[測量門]，選擇門2，[測量類型]選擇平均功率，[功率組合]選擇單獨；

8）對測量4設置【測量】>[數據輸入]>[測量門]選擇門3，[測量類型]選擇平均功率，[功率組合]選擇組合，[數據輸入2]>[測量門]選擇門4，[測量類型]選擇平均功率，[組合形式]選擇差值；

現場用戶每次打開功率主機都進行上述操作對參數進行配置，就產生了重復的工作量，而采用“存儲/調用”功能就避免了上述問題。當在功率主機第一次配置好功率測量所需參數后，設置【系統】>[存儲/調用]>[存儲]功能對當前參數狀態進行存儲，還可以通過設置【系統】>[存儲/調用]>[編輯]對狀態名稱進行編輯，例如將狀態名稱設為“userConfig”。之后每次打開功率主機選中所需狀態，設置【系統】>[存儲/調用]>[調用]功能對參數狀態進行一鍵設置，見圖2。

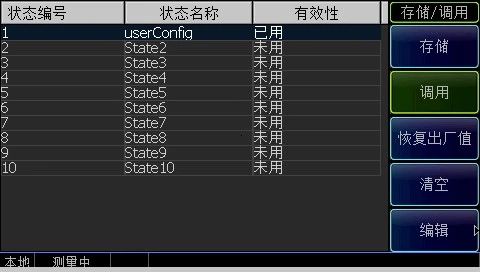

圖2存儲調用功能

程控用戶通過發送大量程控命令對參數進行配置，不僅需要查看程控編程手冊，還可能出現編程錯誤。而采用“存儲/調用”功能就避免了上述問題。當在功率主機第一次配置好功率測量所需參數后，設置【系統】>[存儲/調用]>[存儲]功能對當前參數狀態進行存儲。

之后每次打開功率主機我們只需發送以下程控命令就能得到測量結果。

1）*RCL  1   調用寄存器“userConfig”的參數狀態

2）MEAS1?   啟動一次測量，返回測量1功率測量值

3）FETC2?    查詢測量2功率測量值

4）FETC3?    查詢測量3功率測量值

5）FETC4?    查詢測量4功率測量值

針對功率測量特定的應用場景，無論現場用戶還是程控用戶，都可以通過“存儲/調用”功能實現參數的快速配置，避免重復工作量、減少?gòu)?fù)雜程控編程和避免編程錯誤，提高用戶的測量效率。
