燃料電池阻抗（內阻）是燃料電池發電性能的關鍵數據，是電堆發電效率的關鍵參數。燃料電池阻抗測試一般有兩種：電流中斷法和交流阻抗法。今天就通過一篇文章，主要介紹一下交流阻抗法原理的阻抗燃料電池阻抗測試設備。

1、燃料電池為什么要進行阻抗測試

燃料電池內阻是一個重要的測試指標，燃料電池系統中的運動阻力如歐姆電阻（例如電解液，接觸、滲透層電阻）、反應物的運輸限制，燃料電池組件包括電流集電極、滲透層電極、催化層、接觸膜，外在環境如不同的溫度、壓力、濕度和氣體流量等條件下，燃料電池內阻均會出現不同程度的變化，阻抗測試能根據這些變化收集電堆運行的各種靜態動態信息。

2、燃料電池阻抗測試用設備

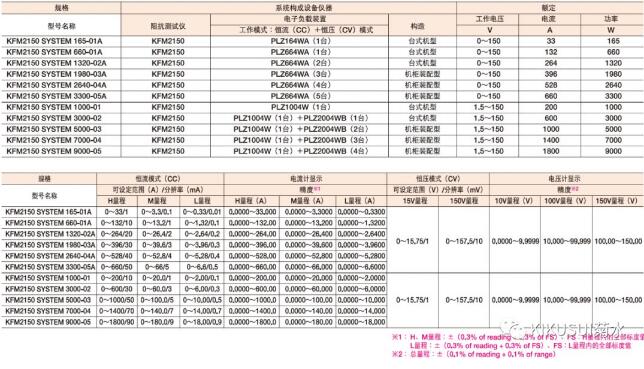

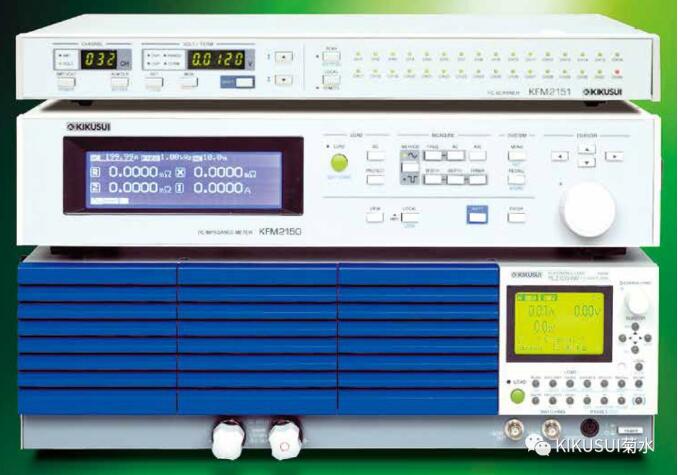

KFM2151(掃描儀)+KFM2150(阻抗測試儀)+PLZ-4W(電子負載)

﹒測試10mHz至20mHz的阻抗

﹒工作電壓1.5V～150V、0V～150V（與0V機型裝配）

﹒可提高電流和功率容量PLZ-4W系列中的相同機型并聯運行

﹒測試交流電流可在直流電流的0.1%～10%的范圍內進行設定

﹒可在維持測試交流電流的設定值的同時改變直流負載電流

﹒可采用電流斷路法測試IR

﹒設有低電壓保護標準裝置

﹒設有外部標準接口（RS232C、USB、LAN）

實驗

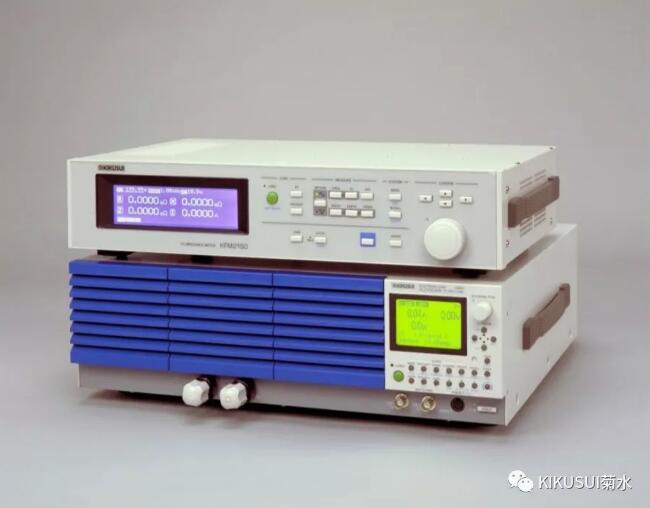

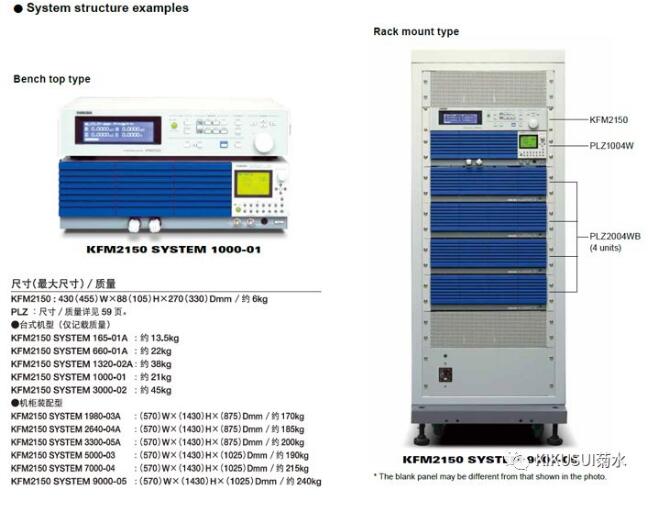

燃料電池用阻抗測試KFM2150可與電子負載裝置PLZ-4W系列裝配在一起，按照燃料電池的輸出容量搭建阻抗測試系統。單節燃料電池可采用0V輸入對應的電子負載裝置所搭配的系統。不僅可采用電流阻抗法測試阻抗，并可采用電流斷路法測試IR。利用隨附的應用程序軟件，可獲得I-V特性、恒定電流特性、以及采用交流阻抗法時的科爾-科爾曲線圖、電流斷路法等各種數據。并搭載了可按照指定的時序完成各種試驗的序列運行功能。

（1）阻抗測試用配套軟件----FC Tester

使用FC Tester，可由PC來控制KFM系統，實施有關燃料電池各種特性中的I-V特性、恒定電流特性、以及采用電流斷路法、交流阻抗法獲得科爾-科爾曲線圖等各種試驗。并可按照指定的時序完成各種試驗。而且，與燃料電池用掃描儀KFM2151裝配在一起，可依次交替地測試各個單節電池的阻抗。

﹒搭載適應燃料電池特性的啟動與關閉的序列運行功能

﹒搭載I-V特性、恒定電流特性、以及采用電流斷路法、阻抗交流法獲得科爾-科爾曲線圖等各種試驗?zāi)Ｊ?

﹒可與序列運行功能結合在一起實施燃料電池的循環試驗

﹒搭載2D/3D的實時曲線描繪功能

﹒可利用CSV存檔文件（文本格式）輸出試驗結果數據

﹒可觀察采用電流斷路法時的電壓、電流波形

﹒搭載可利用PC執行與KFM2150屏幕操作完全相同的面板控制功能

﹒可與KFM2151掃描儀裝配在一起測試各種單節電池阻抗

﹒FCTester由Configuration Tool、Condition Editor、Executive組成

Configuration Tool

配置了燃料電池阻抗測試系統，用來配置第一次測試或者改變系統配置

Condition Editor
