基本服務集（BSS）是完成基本業務的WLAN網絡結構，包含接入點及其相關的終端。每個終端僅連接到一個BSS，多個BSS網絡可以彼此緊鄰存在，實現不同業務的覆蓋。如下圖中終端2（STA2）不僅接收到自己的接入點（AP1）的信號，也來自相鄰的接入點（AP2）的信號。傳統模式下，AP1和AP2無法相互識別，它們彼此獨立，并且可能同時傳輸導致數據包，對于終端2來說就會引起沖突和干擾。最終導致終端2接收的測試數據包出錯，必須重新傳輸數據，這會給網絡造成額外的負擔。因此，IEEE 802.11ax將BSS color ID的概念，引入到提高組網中，提升網絡的效率。協議將Wi-Fi信號的前導同步碼，根據每個AP分配不同BSS color ID，終端可以根據這個color ID區分來自其自己的BSS（intra-BSS）的數據包以及來自相鄰BSS（inter-BSS）的數據。結果是，STA2可以忽略不屬于自己的BSS網絡的信號，只和自己的BSS通訊，這樣最大程度減少了干擾。在R&S®CMW中，儀器可以直接設置不同的BSS color id來模擬不同的AP。

圖四：不同BSS color AP的組網

3、Trigger Burst 發射機測試

在OFDMA上行鏈路中，當觸發上行業務時，終端將承載數據包的上行信號發送到接入點（AP）。為確保多個DUT此過程無沖突，需要接入點（AP）定義消息，將哪個RU分配給哪個終端，發送多少數據，以及每個終端發射功率，這個調度的信息至關重要。來自不同終端的信號必須同時并以相近的電平到達接入點（AP）側接收機，避免相互之間產生干擾。因此，在OFDMA中，終端發射信號前，接入點首先向終端發送觸發幀，也就是我們所說的trigger burst。該幀包含相應的配置參數，包括有效負載長度，帶寬，RU分配和調制模式。用戶必須在稱為短幀間隔（SIFS）的預定義時間間隔之后，開始發送上行數據包信號。

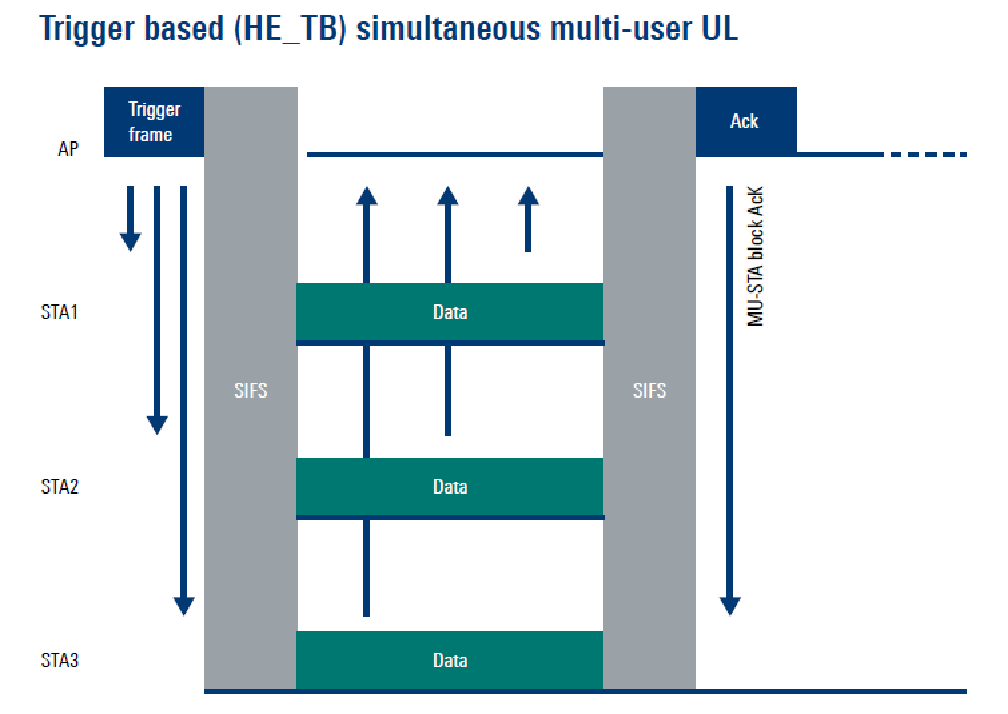

圖五：Trigger Burst示意圖

R&S®CMW中Wi-Fi信令方式可以實現簡單trigger burst參數配置，并且實時生效，方便靈活的快速驗證不同帶寬、不同RU和MCS下的射頻性能。

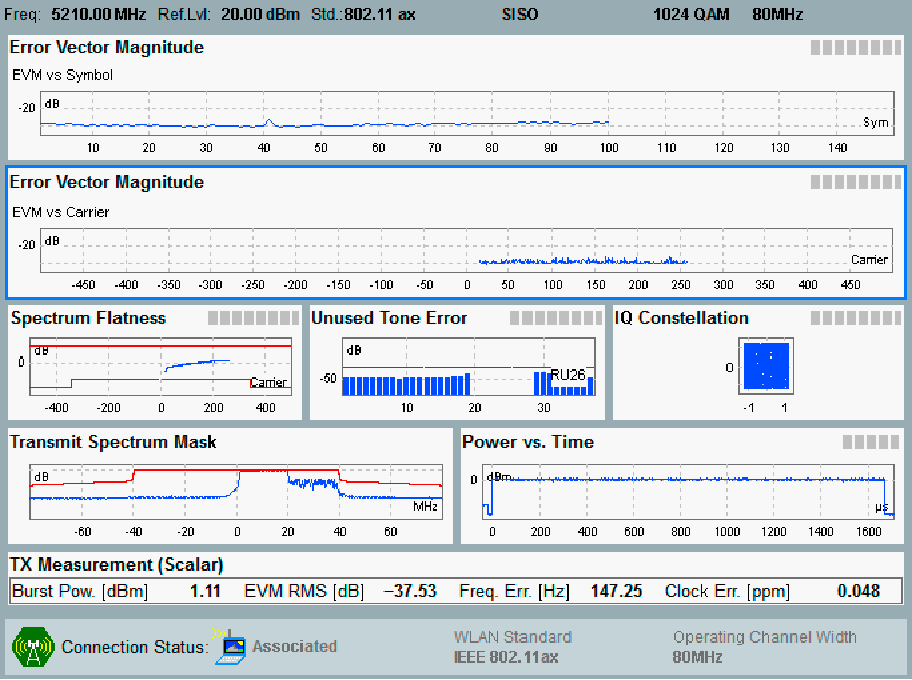

圖六：Trigger Burst測試效果示意圖

在Trigger Burst上行信號測試中，終端用戶的 時間誤差和頻率誤差會對信號質量產生直接影響，在測試中必須覆蓋這兩個項目。尤其是時間誤差，為了確保不同終端并行傳輸時互相之間不會相互干擾，上行發射信號必須同時到達接入點接收機端。否則，不同信號之間的定時偏移將導致符號間干擾，影響信號的解調。所以協議規定，終端收到觸發幀結束與響應幀開始之間的延遲必須盡可能短，要求是±0.4μs以內。

以上幾種是Wi-Fi 6中典型的信令測試場景，當然還有一些特性，也需要類似的信令場景模擬，比如NDP sounding的流程，MU接收機測試，這些都可以在R&S®CMW中來實現，這里不一一列舉。

R&S®CMW模擬終端場景

針對某些AP的產品，R&S®CMW的信令功能，可以反過來模擬終端（station）。儀器模擬的終端，可以接入需要測試的接入點（AP）設備，然后進行相應的發射機和接收機測試。

1、接收機測試

儀器作為station接入AP側以后，可以配置發送數據包到被測試的AP，通過配置發送不同的帶寬，MCS和數據內容等參數以后，儀器模擬的終端實時產生數據包，并且直接發送。然后儀器會統計AP返回的ACK/NACK數目，直接顯示PER的比率，非常方便進行接收機測試的操作。如果通過搭配自動化軟件，可以快速實現各個參數，各個信道下的接收機性能遍歷。

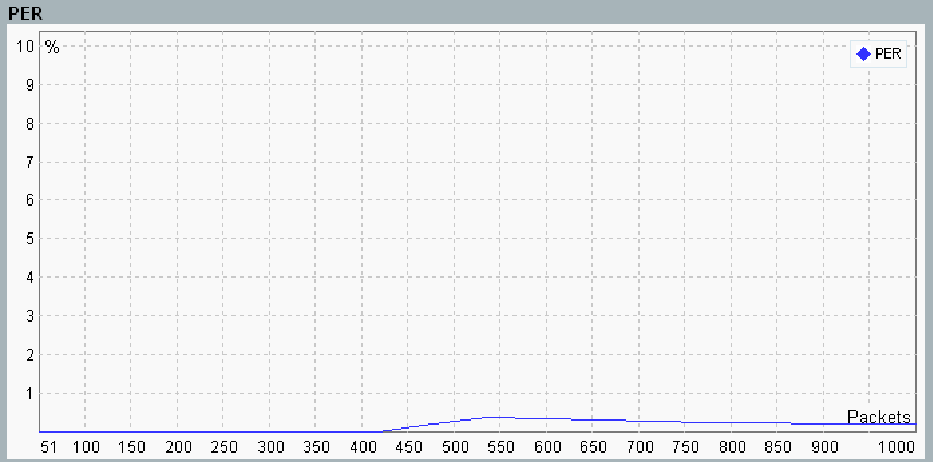

圖七：接收機測試結果圖

2、下行的OFDMA信號測試

由于AP側在Wi-Fi 6協議中，規定下行可以發送OFDMA信號，同時承載多個用戶（station）的數據內容，提高路由器工作的吞吐率。這種情況下，AP輸出的信號可能并不是滿帶寬的，與傳統WLAN信號之間差異較大，那么相應的OFDMA信號的指標測試，也必須包含在儀器的測試功能中。
