隨著國家衛星通信芯片、網絡的不斷發展及應用場景的持續豐富，我國衛星產業鏈建設進度有望實現批量化、商業化、高效化的飛躍發展，在手機終端生產測試中對射頻測試儀表提出新的要求。電科思儀基于終端綜合測試儀+測試選件+配套環境，在支持蜂窩、短距通信等協議的基礎上，推出衛星通信終端測試解決方案，可以一鍵式實現衛星通信終端的自動化校準以及射頻綜合測試功能。

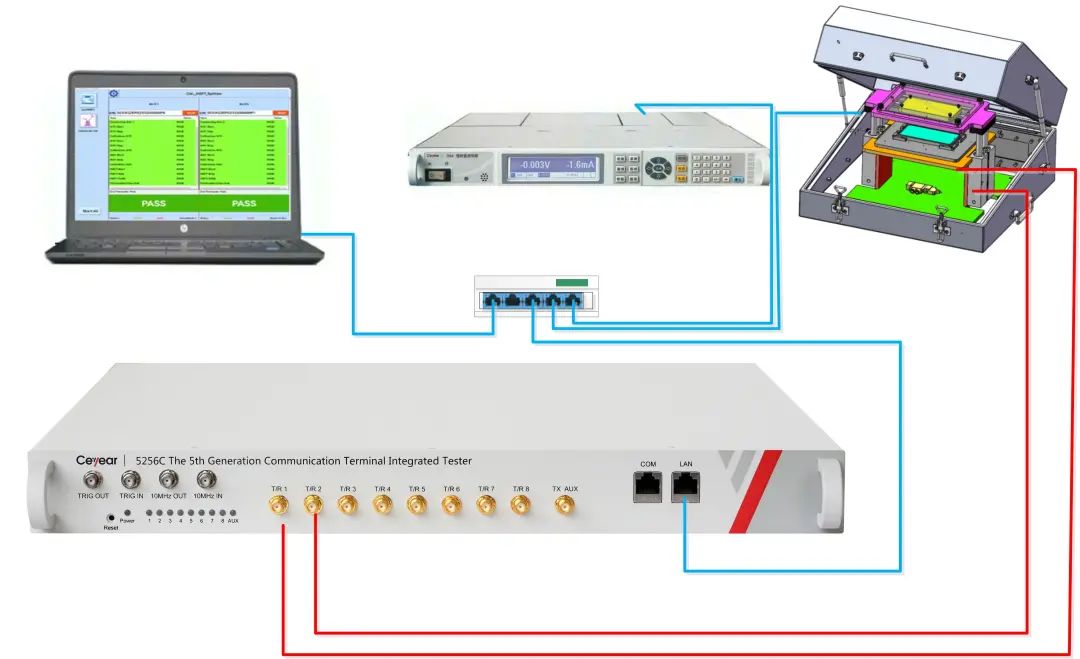

圖1 衛星通信終端測試連接圖

功能性能覆蓋需求：針對衛星通信終端測試，方案頻率范圍70MHz~7.125GHz，可實現接收衛星終端高至+37dBm大功率信號；針對接收靈敏度測試需求，方案最小輸出功率可達-133dBm；功率準確度±0.6dB(典型值±0.3dB)?？芍С中l(wèi)星通信終端AFC校準、APC校準、AGC校準、發射機、接收機靈敏度測試等。

圖2 衛星通信終端校準及綜合測試

靈活配置，支持自定義：該系統可根據用戶需求，進行協議的定制化開發，通過時域、頻域和調制域分析，可以更深入地觀察信號，并提供產線自動化測試解決方案，基于該系統可完成產線多個測試工位的自動化測試，測試流程用戶可自主選擇。

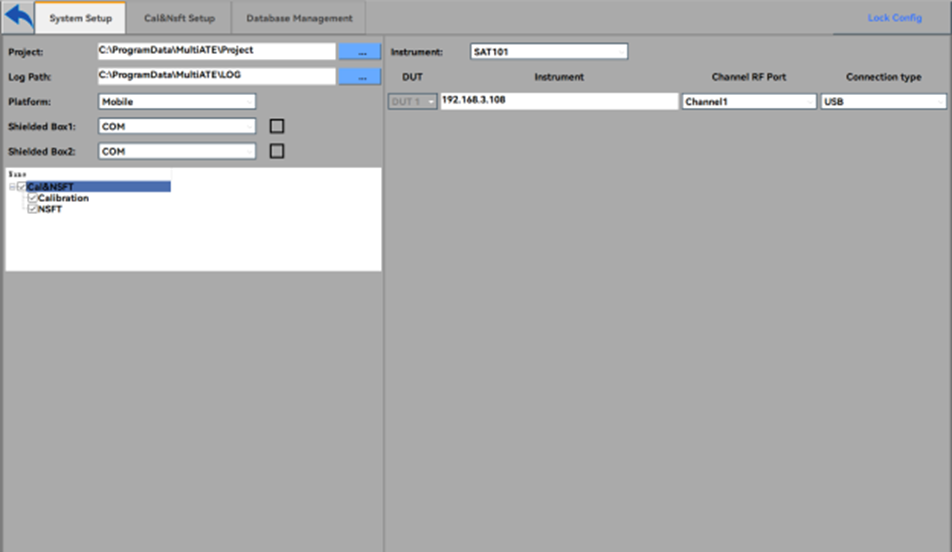

圖3自動化測試配置

數據管理，便于分析：自動化測試軟件，采用數據庫動態管理的方式將測試的數據實時存入到數據庫中，支持采用Excel中圖形化的數據處理，顯示歷史測試數據整體統計結果，可以清晰的了解到這一批次終端的整體指標分布情況，有利于提高產品質量，優化測試流程和測試效率。

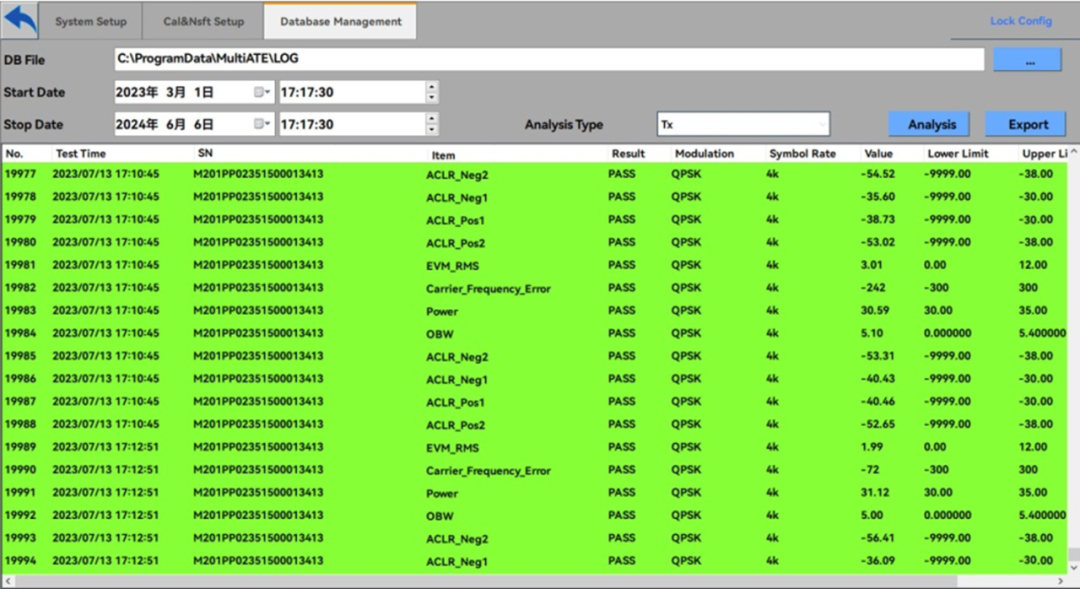

圖4 測試結果數據庫管理

本衛星通信終端測試解決方案可應用于衛星終端研發和生產環節，實現自動化快速校準及綜合測試。可根據用戶實際測試需求開展不同類型衛星終端的自動化測試適配。方案具有較高的性價比，可有效解決用戶測試成本高和生產效率，總體看，方案在產品測試效率、準確性、可靠性等方面獲得用戶較高認可。
