1、交調失真的意義

非線性DUT（例如LNA、PA、塔放），當輸入多個頻率的信號時，各個頻譜分量之間會產生互相作用，產生新的頻譜分量（頻譜再生）；當輸入信號足夠小放大器工作在線性區，交調失真不會惡化，保持在一個比較均衡的水平；隨著輸入到DUT的功率的增大，放大器逐漸進入壓縮區，交調失真將發生快速惡化。

假設兩個頻率信號分別是f1和f2，那么三階交調分量的頻率為2f1-f2和2f2-f1，并且2f1-f2和2f2-f1這兩個頻率緊挨f1、f2，因此會干擾工作帶內頻率信息，如圖1.1所示。而偶次階交調產生的產物比如f2-f1距離主音信號較遠，一般不關注偶次交調產物。

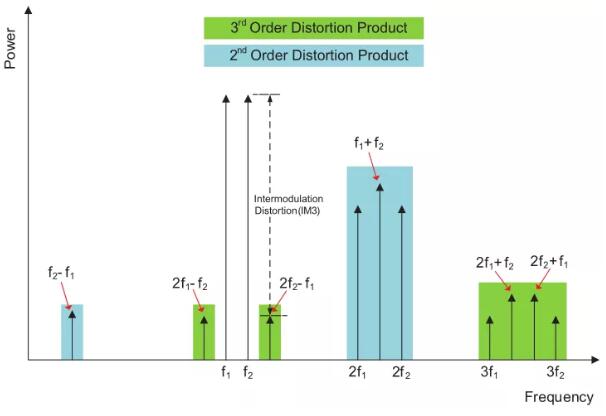

圖1.1 有源器件交調失真產生的頻率信號

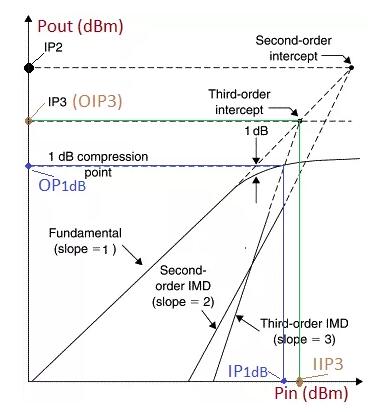

圖1.2 OIP3、P1dB與Pin、Pout的關系

由圖1.2圖可以看出，當主音信號輸入功率每增加1dB，3階交調產物輸出功率就會增加3dB，Pin逐漸增加至理想線性Pout虛線延長線與三階交調信號虛線延長線相交，對應的輸出功率為OIP3；此時的IIP3被定義為輸入三階交調截取點（INPUT THIRD-ORDERINTERCEPT POINT），OIP3被定義為輸出三階交調截取點（OUTPUT THIRD-ORDERINTERCEPT POINT）。

2、交調失真的測試原理

2.1 表征交調失真的參數

1).Tone Power

主音調信號輸出的功率值，dBm；

2). Tone Gain

放大器的增益，通過主音Pout、Pin可以計算得到

3). Intermodulation Distortion

IMD是衡量主音信號與交調產物的差值，IMD越大表明此時交調越小，如圖1.1中虛線處，計算公式：

IMD3(dB)=Pout-IM3

4). Intercept Point Parameters

隨著主音信號輸出功率的增加(圖1.1中黑色箭頭)，交調產物輸出功率以更陡的速率增加(圖1.1中藍色、綠色箭頭)。在功率提高到某種程度，交調產物功率將等于主信號的功率，此時的功率等級被稱為截距點，但這一般是不可實現的，只能根據線性區測試結果來預測。

2.2 OIP3的測試原理

2.2.1 使用1臺信號源+頻譜儀——通過諧波計算OIP3，該方法使用較少，但計算結果與打入雙音信號測量計算出來的結果相同，后面的文章可單獨講解；

2.2.2 使用1臺信號源+頻譜儀——通過1臺信號源調制雙音信號，打入DUT，使用頻譜儀直接測量IM3計算OIP3

2.2.3 使用2臺信號源+頻譜儀——通過信號源分別出單音信號再經合路，再進入DUT，使用頻譜儀直接測量IM3計算OIP3

這種測試方法是按照圖2.1搭建測試環境，向DUT打入2個單音信號，測出DUT輸出端單音信號的幅度和三階交調產物的幅度，再帶入公式計算。

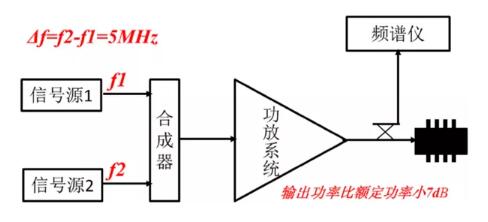

圖2.1 一般DUT OIP3測試環境搭建

1). 利用2個信號源分別輸出頻率間隔Δf（Δf=5MHz）的兩個信號f1和f2，然后這兩個信號經過合成器送到DUT，在合路之前最好分別串聯一個環形器，減少信號源之間的相互串?dāng)_；

2). 調節2個信號源使DUT工作在指定的功率下;

3). 觀測頻譜儀，計算出主音信號幅度和三階交調產物幅度差值,即IMD3，單位dBc;

4). 根據主音信號輸出功率和IMD3，計算出OIP3，單位dBm，公式如下：

OIP3= Pout+ IMD3/2

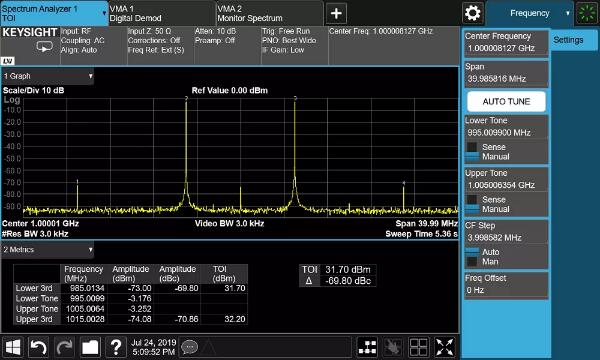

圖2.2 某個DUT再1GHz小功率工作時OIP3的頻譜
