案例

行業：某計量中心——電磁學校準部

客戶遇到問題：在各個儀器接地良好情況下使用普通導線測試，存在測微小交流電流偏差較大的情況。

以往解決方法：

1、更換新的測試導線；

2、排查接地是否良好；

3、進行設備功能檢測；

現場工程師陳述：按照正常排查操作，流程繁瑣，尤其是排查設備功能時需要設備廠商派專業的售后溝通指導，比較耗時間，往往是設備和接地都沒問題，但是交流小電流測量結果仍然存在不合理的偏差，給校準工作帶來很大不便。

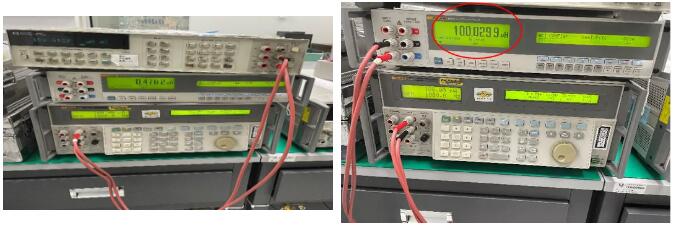

以往導線測試結果

從校準設備可以看出，多功能校準器輸出電流為100μA，八位半數字多用表測量結果為100.0229μA，該測量結果偏差較大，數據不理想！

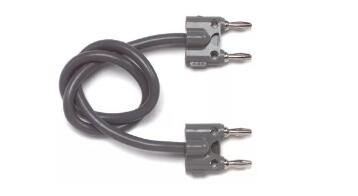

推薦Pomona多疊接雙香蕉插頭電纜（型號2BA-18）測試后，測量結果明顯改善。

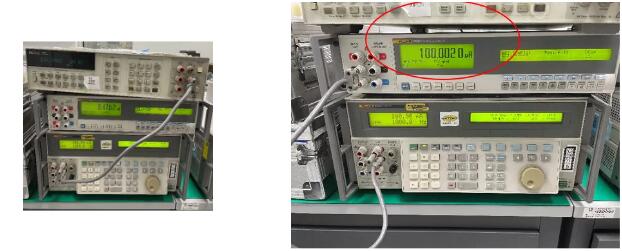

改用Pomona測試線測量后

多功能校準器輸出電流為100μA，八位半數字多用表測量結果為100.0020μA，測量結果較為理想！

案例總結

在計量校準時，測量結果不準確，并非是設備和接地的原因，可能是測試導線自身原因帶來誤差。尤其是小信號測試，容易受到電磁干擾，加之不同導線的材質、長度、線阻、屏蔽性能不同，更容易影響測量結果的可靠性和準確性。

在測量交流小信號時，在滿足測量需求的前提下，選用的測試線要盡可能短，避免測試線過長而產生較大的電磁干擾；其次，建議選用性能優異的雙絞線進行測試，來盡可能減少信號的干擾。

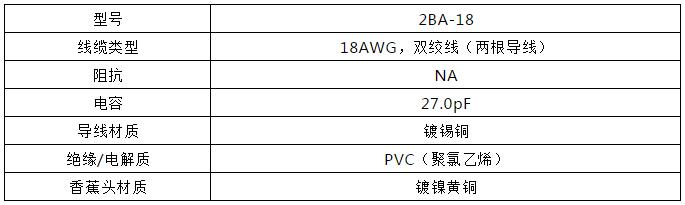

案例使用的測試線特性：
