- 時序特性分析 -

時序分析目的

時序是指輸入信號與輸出信號或者控制信號之間的時間關系，以及多路輸出信號之間的時間關系。時序測試(Timing Test)的目的是驗證被測電源在開關機時的各種時序是否符合設計預期。

時序相關項目及內容

上升/下降時間

上升時間測試(RISE TIME TEST)：

上升時間是指電源輸出時設定值10%~90%的所需時間。

測試方法：根據被測電源的規格設定交流電源的電壓、頻率和電子負載；設定示波器，電壓輸出通道作為觸發源，觸發電平設在Vout的60%~80%，上升沿，使用測量功能讀出上升時間。

下降時間測試(FALL TIME TEST)：

下降時間是指電源輸出時設定值10%~90%的所需時間。

測試方法：根據被測電源的規格設定交流電源的電壓、頻率和電子負載；設定示波器，電壓輸出通道作為觸發源，觸發電平設在Vout的60%~80%，下降沿，使用測量功能讀出下降時間。

開機延遲與關機維持

開機延遲時間測試：

開機延遲時間是指電源打開時，電源輸入到輸出之間的時間差。

測試方法：根據被測電源的規格設定交流電源的電壓、頻率和電子負載；示波器需要兩個通道，分別測量電源輸入和電源輸出，電壓輸出通道作為觸發源，觸發電平設在Vout的60%~80%比較合適，上升沿，單次觸發，使用Delay測量功能自動讀出時間差。

關機維持時間測試：

關機維持時間是指電源關閉時，電源輸入到輸出之間的時間差。

測試方法：根據被測電源的規格設定交流電源的電壓、頻率和電子負載；示波器需要兩個通道，分別測量電源輸入和電源輸出，電壓輸出通道作為觸發源，觸發電平設在Vout的60%~80%比較合適，下降沿，單次觸發，使用Delay測量功能自動讀出時間差。

多路電源時序測試

多路電源時序測試：

多路電源上電順序是指電源輸出時，各個輸出值之間的時間差是否滿足規格的設定。

測試方法：根據被測電源的規格設定交流電源的電壓、頻率和電子負載；設定示波器，據電源輸出路數確定需要通道數，共同參考電壓輸出通道作為觸發源，利用Delay測量功能，自動測量出各通道與參考通道的時間差。

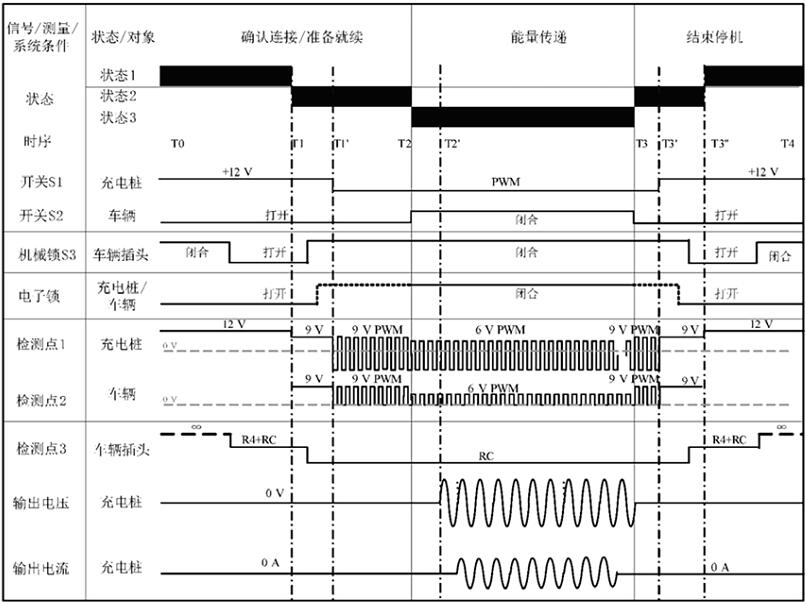

充電樁電源時序測試——

車輛互操作及協議一致性測試

測試要求：監測充電電壓、電流、控制信號、CAN報文信息，測量各個信號之間的時間差是否滿足標準要求。
