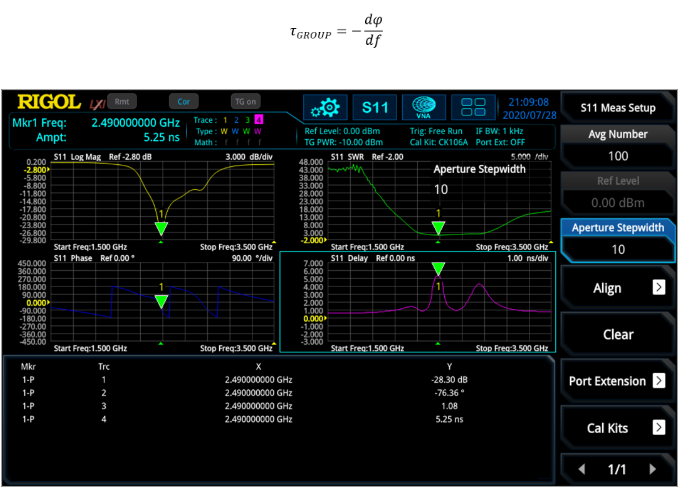

圖4：對數幅度-頻率、SWR、相位-頻率、群時延

二、S21參數測量

S21參數可以表征在指定頻率范圍內的插入損耗，在經過一個完整的校準后可以進行高精度的測量。頻率響應的測量功能可以用于測量濾波器（見圖5）或放大器的帶寬。

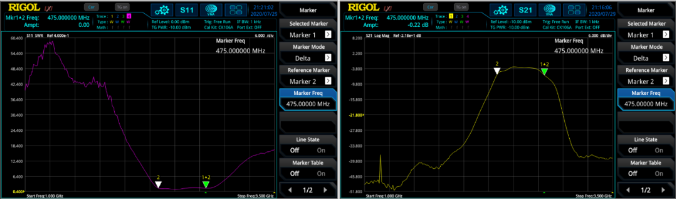

圖5：S11 SWR測量（左）、S21插入損耗（對數刻度）測量（右）

類似于S11測量，也可以用RSAxN測量S21的相位、插入損耗和群延遲（見圖6）。

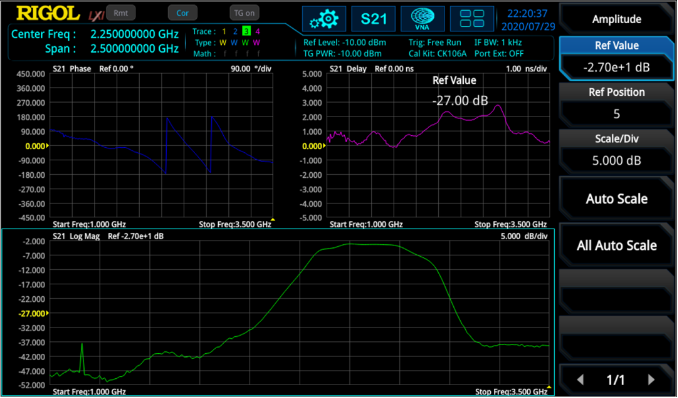

圖6：插入損耗(綠色)、相位(藍色)和群延遲 (粉色)的S21測量

三、故障點距離測量DTF

DTF是S11測量的擴展應用，是為了定位線纜故障的距離，在頻域中測量被測電纜的反射。DTF首先通過比較反射信號和跟蹤源創建的參考信號來確定頻段范圍內的反射向量，然后執行快速傅里葉逆變換（IFFT）。結合線纜模型的特征，就能夠快速確定反射傳播的距離，準確定位線纜中的故障點。為了進一步提高準確性，DTF的算法中還考慮補償了傳輸過程中發生的衰減損耗。

圖7顯示了DUT的頻率范圍(S11)和DTF測量結果(兩根線纜之間有連接器，末端匹配50 Ω)。在S11的一定頻率范圍內測量顯示時，故障點只能被粗略地捕捉。但在DTF中，很容易得到故障點的精確距離。

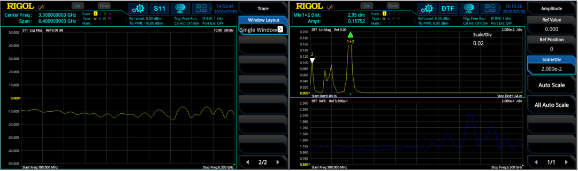

圖7：S11對數數量級（左）、相同組件的DTF時間視圖（右）

四、校準

精確測量的前提是校準。校準可以將系統誤差最小化，從而得到更準確的測量結果。

S11/DTF校準

D =方向性誤差：來自定向耦合器的非理性特性

Ms=源匹配誤差:來自VNA信號源的阻抗失配

TR= 跟蹤誤差:來自于用于信號分離器件(如定向耦合器)、混頻器和內部檢測器的元器件的頻率響應。

以下是一個單端口測量的誤差模型極其公式:

圖8：單端口測量的誤差模型

負載校準：使用50Ω阻抗[負載]時，S11A為0，S11M = D（測量定向耦合器的方向性誤差）。VNA可將校準后的頻率范圍內的方向性誤差[D]降至最低。校準后，RSA5000N的方向性誤差約為-40dB。

短路/開路校準：從DUT的角度看，源[Ms]不匹配，這會在DUT與系統之間形成反射環路。當DUT顯示不匹配時，可以看到此誤差。此外，連接器、電纜、內部耦合器、檢測器導致頻率響應誤差[TR]。在開路（ S11A= 1）和短路（ S11A= 1）校準下，將產生兩個含有因子 Ms和 TR的方程式。

開路/負載/短路和直通校準件應該是理想的，例如短路反射系數 = 1，但實際不是。例如，開路包含雜散電容，短路則包含電感。RIGOL的校準套件CK106A（DC – 6.5 GHz）和CK106E（DC – 1.5 GHz）補償參數已經集成到RSAxN版本中，可以進行精確的校準。如果使用其它校準套件，則需要根據所使用的校準套件參數自定義。

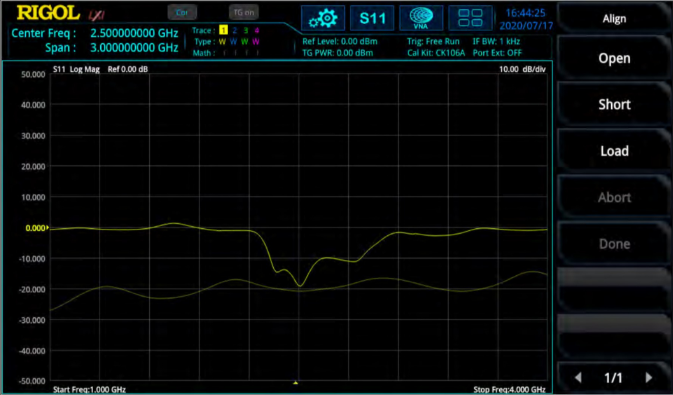

圖9：帶通濾波器的測量：端口末校準測量（細線）和直通校準后測量（粗線）
