在往期技術站《3分鐘玩轉示波器的眼圖與抖動分析》一文中，小編帶大家從原理入手，詳細了解示波器的眼圖分析功能及其實際應用。
本篇小編手把手講解演示，以HDMI高速信號質量測試為例，教您如何使用DS70000進行實時眼圖分析！
本期內容：示范如何使用DS70000系列數字示波器實時眼圖分析功能
案例背景：HDMI高速信號質量測試
HDMI是指高清多媒體接口（High Definition Multimedia Interface），HDMI接口廣泛應用于機頂盒、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備。HDMI是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。
保證信號的完整性非常重要。HDMI高速信號在鏈路傳輸過程中，可能受到噪聲、地彈、串擾等影響，需要通過眼圖分析，對信號質量進行評估。
快速回顧眼圖分析知識點

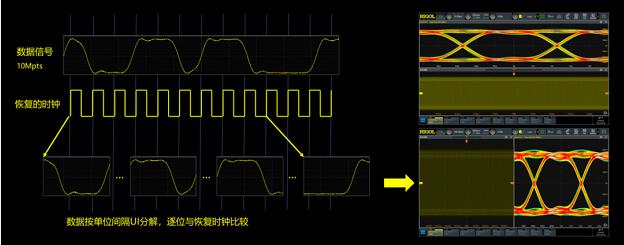

測試原理：實時眼圖分析
眼圖分析是高速互連系統信號完整性分析的核心。當接收信號同時受到碼間串擾和噪聲的影響時，系統性能的定量分析較為困難，一般可以利用示波器，通過觀察接收信號的“眼圖”對系統性能進行定性的、可視的估計。工程師經常根據眼圖對接收濾波器的特性加以調整，以減小碼間串擾，改善系統的傳輸性能。

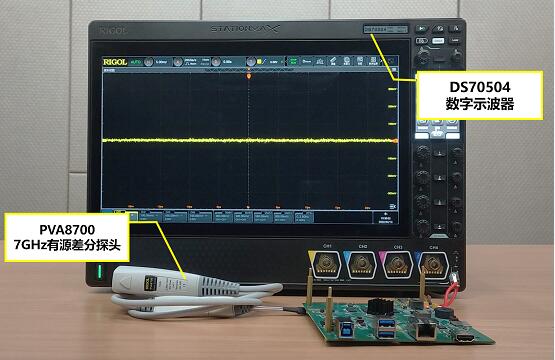

儀器支持：DS70000系列數字示波器
RIGOL順應數字化潮流不斷進行產品迭代，推出了符合主流應用市場的系列產品——DS70000系列數字示波器。
·帶寬覆蓋500MHz~5GHz，擁有20GSa/s 實時采樣率，滿足現在如高速數字系統設計、物聯網(IoT)、汽車總線、智能制造測試等測試要求。
·集5種獨立儀器于一體，包括示波器、頻譜分析儀、數字電壓表、高精度頻率計和累加器以及協議分析儀。
·基于RIGOL工程師潛心十年打造的新一代UltraVision III技術平臺，最高刷新率高達1,000,000 wfm/s、支持8bit~16bit可變分辨率，全面發揮技術平臺優勢，在存儲深度、波形捕獲率、垂直分辨率等各項關鍵指標均達到業界領先水平。
除了通用的波形觀測功能外，該系列示波器還集成了多種測試功能來滿足客戶的不同測試需求。
·內嵌RIGOL實時頻譜分析UltraReal技術平臺，可實現10,000次/s的FFT速率，提供實時頻譜般的用戶體驗
·提供高速串行總線信號完整性測量和協議解碼分析，為用戶提供可靠的測量驗證功能。

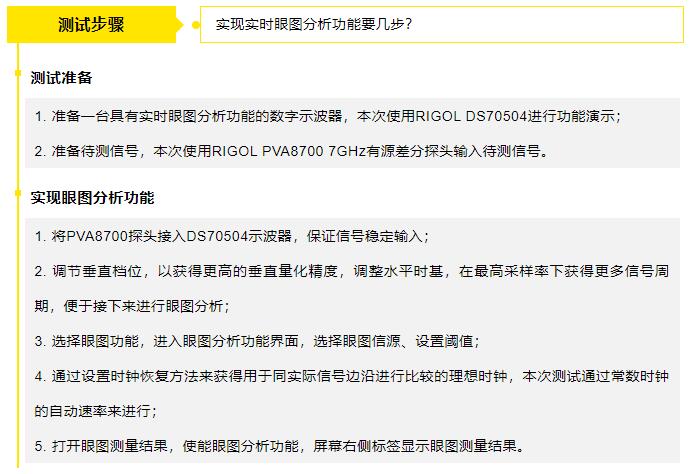

注意事項劃重點
眼圖測試結果包括眼寬、眼高、交叉比、品質因子等參數，工程師可以快速獲知待測HDMI信號質量好壞。
DS70000系列數字示波器支持多窗口顯示功能，可以實現多個測量結果同時顯示在示波器屏幕上，并可觸屏拖動，調整窗口位置。
