HS-20是島津公司的一款頂空前處理分析儀器。在儀器使用過程中，我們需要定期對儀器進行維護。如果我們使用方法有誤，或者維護頻率不足，那么儀器的狀態會變差，甚至?xí)?bào)錯。“進樣針堵塞”就是一個比較容易出現的錯誤，會導致整個批處理程序終止。

一個完整的頂空進樣程序包含：保溫—加壓—導入—進樣—沖洗。

其中“沖洗”是指在完成了進樣到GC進行分析后，儀器會使用加壓氣對整個管路進行吹掃，以保證減小樣品的殘留。

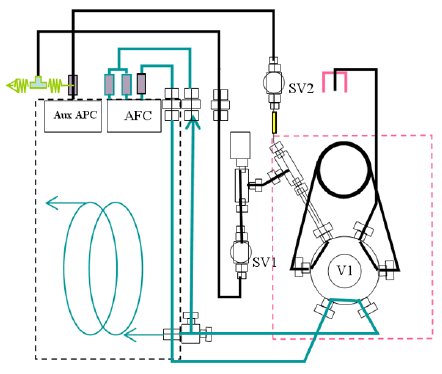

在執行“進樣針沖洗”時，如流路圖所示，加壓閥SV2打開，排放閥SV1關閉，加壓氣通過加壓閥、加壓管路、六通閥、定量環、進樣針，對整個流路進行吹掃。在吹掃過程中，儀器會監測系統壓力，以確認流路狀態是否正常。正常狀態，流路暢通，系統壓力很?。蝗绻苈分杏卸氯?，那么系統壓力就會很大，如果超過設定的閾值，儀器就會報“進樣針堵塞”的錯誤。

圖示：流路圖

了解了“進樣針堵塞”產生的原因，我們來看看如何處理這一錯誤。

一、不執行“進樣針沖洗”程序

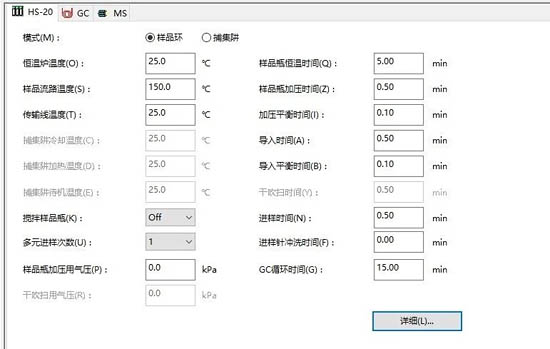

由于這一錯誤是產生在進樣完成，沖洗進樣針的過程中。所以如果在方法設置里面，把進樣針沖洗時間設置為“0”，那么將不執行“進樣針沖洗”程序，從而不再監測流路狀態，這一錯誤將不會發生。

實際應用中，我們是要求設置“進樣針沖洗”的，而且進樣針沖洗時間還不能過小。頂空進樣完成，流路會有殘留，如果不做沖洗，流路會越來越堵，導致取樣不準確甚至堵死而取不到樣品。

二、檢查報警閾值設置

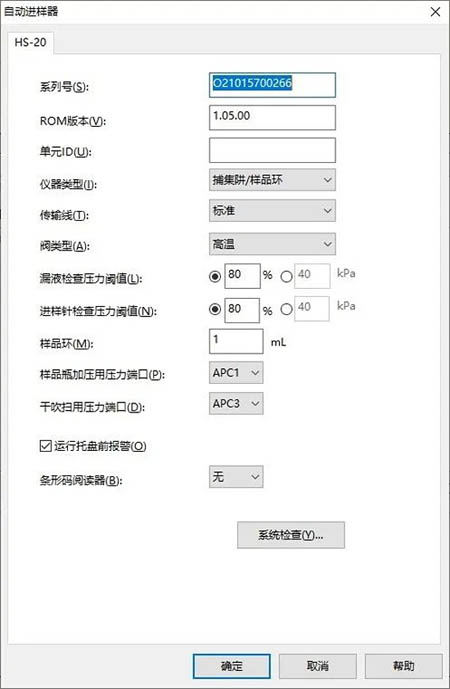

儀器是根據閾值來判斷“進樣針堵塞”與否的。在系統配置里面，“進樣針檢查壓力閾值”這一項的設置有兩種選擇。第一種是直接設置為具體的壓力值，比如40kPa。第二種是根據加壓壓力的百分比設置。如果選擇第二種，需要在“樣品瓶加壓壓力用端口”里面選擇準確的加壓用APC#，那么儀器運行時會根據加壓壓力的百分比來設定閾值。

因?yàn)椤斑M(jìn)樣針沖洗”時，加壓壓力越大，流路溫度越高，系統監測壓力越大。如果實際壓力較大，而閾值設定過小，那么就會報錯“進樣針堵塞”。

需要說明，正常狀態即流路完全暢通時，流路溫度150度以下，加壓壓力250kPa以下，“進樣針沖洗”所監測到的系統壓力是小于40kPa的。

如果確定管路有堵塞，但是不影響使用，可以考慮加大閾值設置，以達到不報錯運行的目的。

三、清洗流路

如果確定了流路堵塞，需要著重清洗的部件主要有：進樣針、定量環、六通閥。

進樣針、定量環、六通閥閥芯的拆卸請遵照HS-20使用說明書的指示步驟執行。

拆下的進樣針、定量環，請先使用注射器等，注入純水沖洗，之后純水浸泡超聲。六通閥閥芯在超聲時請盡量單獨處理，防止其他部件劃傷閥芯。在超聲過程中，可以考慮加熱。

如果污染嚴重，純水清洗效果不好，可以考慮先使用有機溶劑清洗，一般使用的有機溶劑有甲醇、乙醇、丙酮等。清洗后再用純水處理一遍。但是使用有機溶劑清洗后，該有機溶劑會有殘留，很難完全去除。所以需要慎重選擇。

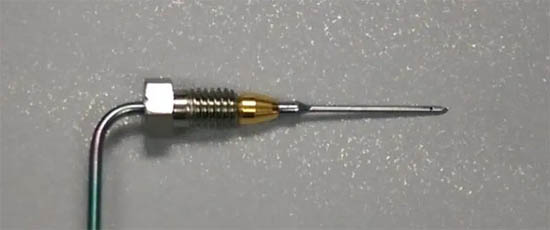

進樣針需要扎破樣品瓶瓶墊，即使針的開口在側方，瓶墊的碎屑也有可能進入針內部。平時普通的清洗比如不容易把碎屑清除?？梢钥紤]注射器注入丙酮沖洗。丙酮對瓶墊的硅膠材料有一定的溶解性，可以慢慢溶去。

請?zhí)貏e注意：進樣針內部是石英，外部是金屬。所以請盡量不在在堵塞時用高溫火焰灼燒?；鹧鏈囟冗^(guò)高，不但損傷石英管，也會破壞整個管路惰性化。而且在拆卸裝配時盡量不產生形變，防止石英破損。

HS-20的定量環有0.2mL、1mL、3mL三種規格，請根據實際需要裝配。儀器出廠安裝為1mL定量環。定量環整體做過惰性化處理，在拆裝時注意不要損傷管路，特別是在接口處和螺絲拐角處。
