變壓器，是變電站的心臟、中樞，一旦出現故障輕則造成設備損壞，重則引發大面積停電，給生產與生活造成巨大影響。因此，必須及時且有效地對變壓器進行熱缺陷檢測，以防止事故發生。

在變壓器出現故障的前夕，都伴隨著自身溫度的升高，而紅外熱成像是發現變壓器熱缺陷的最佳檢測技術，為變壓器的熱缺陷、設備狀態、安全運行監測提供紅外安全檢測。

變壓器熱缺陷分類

（1）套管：套管缺油、接觸不良、內部缺陷等

（2）箱體：變壓器漏磁產生的渦流損耗引起箱體或部分連接螺栓發熱

（3）散熱器：散熱器堵塞或閥門未開造成變壓器油溫升高

（4）儲油柜（油枕）：儲油柜缺油或假油位

（5）重要部位接觸不良：導電回路連接部位接觸不良

（6）其它：線圈故障、鐵芯多點接地引起的局部發熱等等

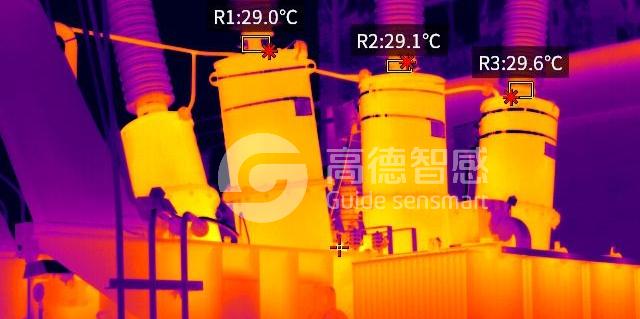

▲高德智感全新C系列檢測某變電站變壓器

本文以（3）變壓器散熱器、（4）變壓器儲油柜紅外檢測為主要內容進行分享。

一、散熱器紅外熱像檢測

1.故障原因

變壓器的散熱器出現故障，主要來源于散熱油路的閥門故障，油路堵塞，或散熱器關閉。

2.紅外檢測

當設備無故障時，各組散熱器所散發出的熱量應當基本趨同，用紅外熱成像檢測時，運用常用的對比法，熱像圖上各組溫度場分布一般較為均衡，無大差異。

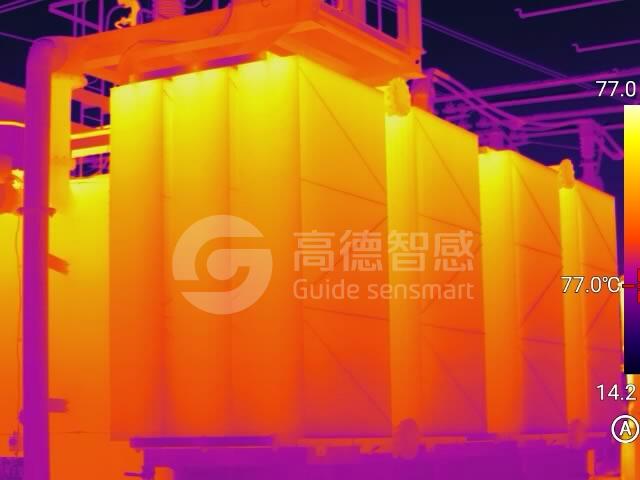

▲正常：散熱器組整體溫度分布趨同

（使用高德智感新C系列熱像儀拍攝）

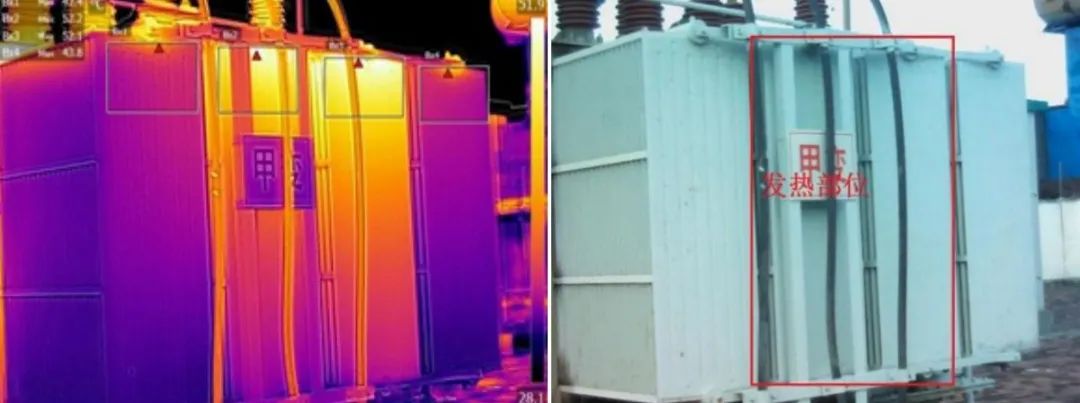

▲異常：散熱器各組溫度不一樣，可能發生油路堵塞

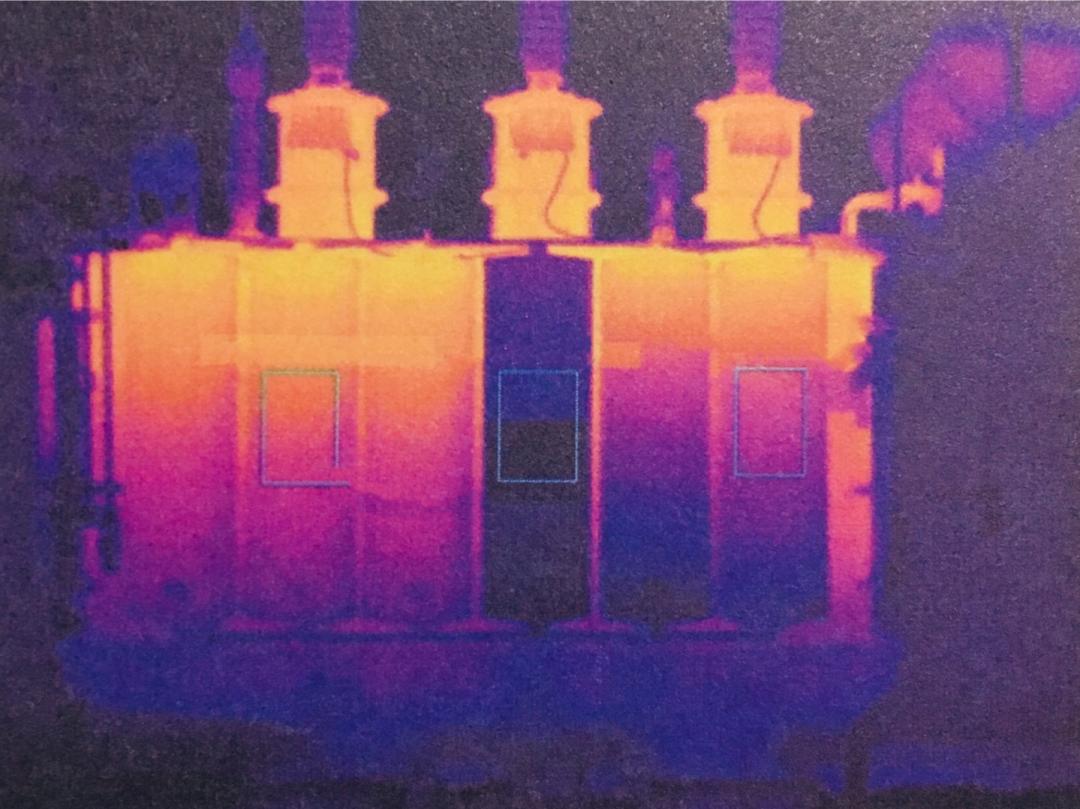

▲異常：散熱器組溫度不一樣，存在故障

當某組散熱器出現故障時（或未開），或變壓器油路管道堵塞時，使用紅外熱成像儀拍攝的熱像圖上，可看見堵塞部分的管道或散熱器組因未參加油循環，而呈現低溫區，其它部分溫度相對較高，兩者溫度明顯不同。

3.熱缺陷處理建議

首先，如果控制散熱器的蝶閥是打開狀態，則需在停電時對存在故障的散熱器組進行檢查，維修或更換缺陷零件。

其次，需要排查冷卻風機/泵是否正常工作。在負荷高峰期，運轉20-30min，確定是否有過熱的電機、是否有故障、是否有反向流動情況等。

二、油枕紅外熱像檢測

1.故障原因

油位異常、假油位、內部腐蝕等，其中假油位故障原因如下：

①呼吸管等管道堵塞：

波紋管不能正常伸縮或壓縮、其它管道堵塞，造成油位偏高或偏低；

②排氣管及閥門等密封不嚴：

外界空氣進入，導致油位比實際油位偏高

③波紋管本體破裂/卡澀/老化：

變壓器油體積變化時，波紋管不能正常收縮或伸展，造成假油位

④油位計卡澀：

造成油枕油位指示異常

⑤變壓器油沉淀或造成堵塞

2.紅外檢測
