開篇

在UE終端測試過程中最讓測試工程師苦惱的就是雜散測試，雜散測試的主要目的是測試UE是否會發出載波之外的無用信號（雜散發射），對周邊的頻段或者其他通信系統設備產生干擾。雜散發射（spurious emission）指必要帶寬之外的一個或多個頻率的發射，其發射電平可以降低而不致影響相應信息的傳遞；雜散發射包含諧波發射、寄生發射、互調產物及變頻產物，但帶外發射除外。

雜散測試的自動化測試工具是按照3GPP協議寫的，但是載波邊緣的測試結果總是超標。然后要使用復雜的手動測試，最終測試結果還是超標。頻譜儀顯示的波形并不是信號原始的波形，而是經過RBW經過積分后呈現的結果。

以發射雜散為例：

頻譜儀的起止頻率范圍設置的是1920 MHz~1980 MHz，RBW設置的是1 MHz，對于1980 MHz這個點的能量實際包含原始波形1979.5 MHz~1980.5 MHz范圍的能量，整個測試范圍對原始波形來說變成了1919.5 MHz~1980.5 MHz，邊緣多出了1/2 RBW。所以載波邊緣的雜散就容易超標。

主角

為了解決以上誤測試的問題，可以采用積分帶寬法。

積分帶寬法的具體原理就是針對邊緣特定區域進行積分，測試出該區域真實的信號強度。以安立MS269xA系列頻譜儀上的實際操作舉例如下：

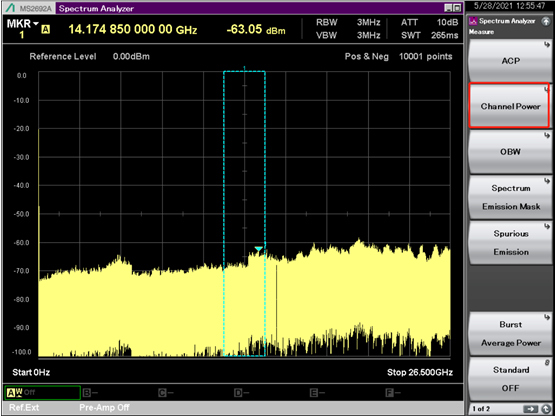

1、先點擊Preset，再點擊Measure，最后點擊Channel Power按鍵來啟動積分帶寬的功能。該功能也可以應用于測試最大發射功率和功率譜密度。

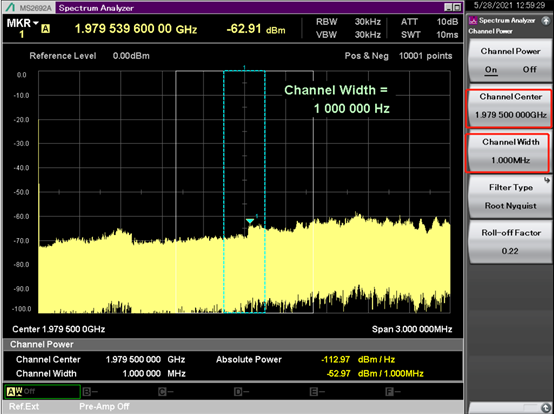

2、設置好需要積分范圍的中心點和需要積分的帶寬。

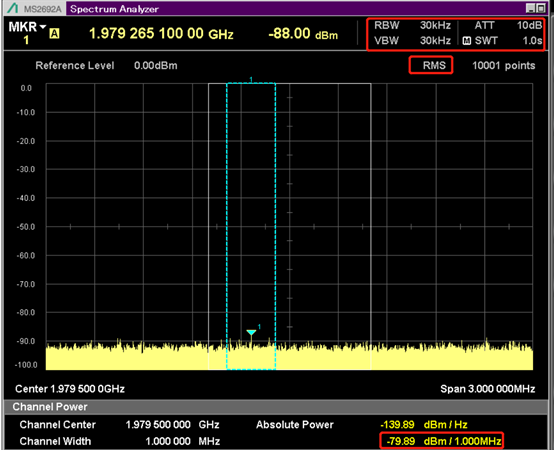

3、設置好對應的掃描時間和檢波方式，RBW設置越小越好，因為RBW越小約接近真實的波形。下圖中白框即為需要積分的范圍，右下角的結果為最終的測試結果。

結局

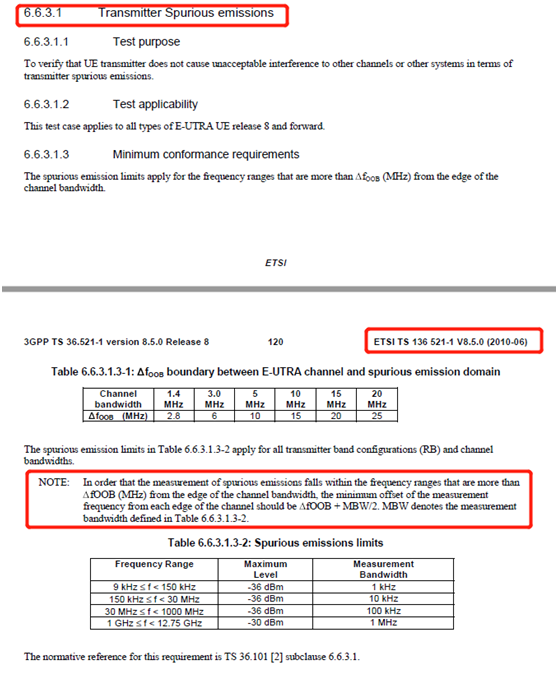

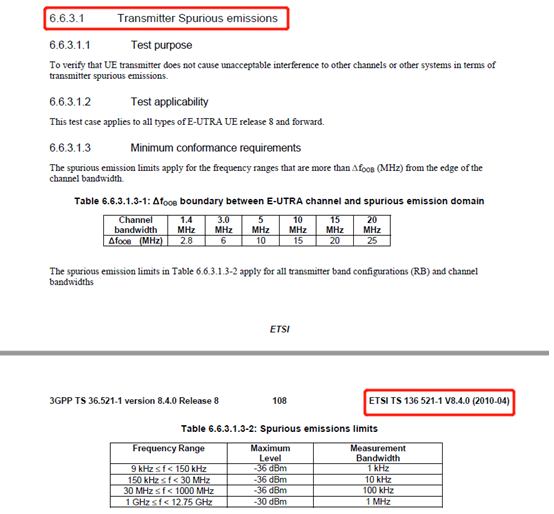

后來在眾多小伙伴的提議下，3GPP協議在這方面進行了優化，在3GPP TS 36.521-1 V8.5.0中發射雜散、共存雜散、額外雜散中增加了特別說明，在測試范圍的邊界處可以直接放寬1/2 MBW（MBW為RBW），減少了測試范圍把載波包含進來的風險，載波邊緣超標的問題再也不用擔心了。

隨后這一條NOTE一直沿用到現在，也包括現在5G的3GPP TS38.521系列中。
